HTE.PF: датчик влажности и температуры ELHART с защитой от агрессивных сред

Логотип серии HTE.PF
Степень защиты IP67 Высокая степень защиты электроники IP67
Долгая работа Увеличенный срок службы: PTFE покрытие сенсора
Защита электроники Заливка электроники компаундом
Коммуникационный интерфейс RS-485 (протокол ModBUS RTU)
Животноводство Идеальное решение для животно­водства
Наименование Наличие Цена с НДС
HTE.PF-U10 Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 12...30 В, V2.0
 Под заказ 7 980 Купить
HTE.PF-U10M Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем M12 (6-pin, код А); Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 12…30 В, V2.0
 Под заказ 12 000 Купить
HTE.PF-U10C Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем 6 pin; Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; пит. 13...30 В, V1.0
 В наличии 11 800 Купить
HTE.PF-U10-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Вых1: влажн. 0...10 В, 0...100%; Вых2: темп. 0...10 В, -20...+80 С; Вых3: RS-485; пит. 12...30 В (для аналог. выход) / 5...30 В (для RS-485), V2.0
 В пути 11 800 Купить
HTE.PF-U10M-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем M12 (6-pin, код А); Выход1: влажн. 0...10 В, 0...100%; Выход2: темп. 0...10 В, -20...+80 С; Выход3: RS-485; пит. 12…30 В, V2.0
 В наличии 13 250 Купить
HTE.PF-U10C-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем 6 pin; Вых1: влажн. 0...10 В, 0...100%; Вых2: темп. 0...10 В, -20...+80 С; Вых3: RS-485; пит. 13...30 В (для аналог. выход) / 5...30 В (для RS-485), V1.0
 В пути 13 200 Купить
HTE.PF-I42 Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1: влажн. 4...20 мА, 0...100%; Выход2: темп. 4...20 мА, -20...+80 С; пит. 12…30 В, V2.0
 Под заказ 9 400 Купить
HTE.PF-I42M Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем M12 (6-pin, код А); Выход1: влажн. 4...20 мА, 0...100%; Выход2: темп. 4...20 мА, -20...+80 С; пит. 12…30 В, V2.0
 Под заказ 12 000 Купить
HTE.PF-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение с кабелем 1,5 м; Выход1 RS-485: влажн. 0...100%, темп. -40...+80 С; пит. 5…30 В, V2.0
 Под заказ 10 800 Купить
HTE.PF-M-RS Датчик влажности и температуры, с защитой от агрессивных сред, стержневое исполнение под разъем M12 (6-pin, код А); Выход RS-485: влажн. 0...100%, темп. -40...+80 С; пит. 5…30 В, V2.0
 Под заказ 11 400 Купить
HTE-Cable-1,5 m Разъем 6 pin с кабелем 1,5 м для датчика HTE.PF-xxxC
 В наличии 3 150 Купить
HTE-Cable-2,5 m Разъем 6 pin с кабелем 2,5 м для датчика HTE.PF-xxxC
 В наличии 3 400 Купить
HTE-Cable-5 m Разъем 6 pin с кабелем 5 м для датчика HTE.PF-xxxC
 В наличии 3 750 Купить
HTE-Cable-10 m Разъем 6 pin с кабелем 10 м для датчика HTE.PF-xxxC
 В наличии 4 700 Купить
HTE.Cable-M12-6F-2m Разъем M12 с кабелем 2 м для датчика HTE.PF-xxxM
 В наличии 1 901 Купить
HTE.Cable-M12-6F-5m Разъем M12 с кабелем 5 м для датчика HTE.PF-xxxM
 В наличии 3 021 Купить
HTE.Cable-M12-6F-10m Разъем M12 с кабелем 10 м для датчика HTE.PF-xxxM
 В наличии 3 575 Купить
HTE.Con-M12-8F Разъем кабельный прямой для датчика HTE.PF-xxxM, IP67, ввод PG9
 В наличии 1 103 Купить
HTE Cap.02 Защитный колпачок для датчиков HTE Ø12мм, тонкопористая прессованная нерж. сталь AISI 316L, -80...+200С, 30-45 мкм, Ø12x30мм, резьба М10х0,75
 В наличии 2 432 Купить
HTE-HoldW Консоль для настенного монтажа датчиков HTE.PF (d=12 мм), размер 55х80х37,5 мм, материал пластины - AISI304
 В наличии 750 Купить
HTE-HoldC Консоль для канального монтажа датчиков HTE.PF (d=12 мм), размер 55х55х37,5 мм, материал пластины - AISI304
 В наличии 600 Купить

Описание датчиков влажности и температуры серии HTE.PF

Датчик серии HTE.PF предназначен для измерения относительной влажности и температуры воздуха и их дальнейшего преобразования в унифицированные аналоговые сигналы тока, напряжения или в цифровой сигнал, передаваемый по интерфейсу RS-485 (протокол Modbus RTU).

Датчик предназначен для эксплуатации при температуре от -40 до +80 °C и конструктивно оптимизирован для работы в помещениях, где присутствуют агрессивные вещества, такие как аммиак (животноводство и птицеводство), углекислый газ (расстойка теста), споры (выращивание грибов) и т. д.


Соединительный кабель с разъемом HTE-Cable-xxx предназначен для электрического подключения к датчику относительной влажности и температуры HTE.PF-xxxC (версия 1.0). В комплекте с соединительным кабелем поставляется специальная заглушка, которая устанавливается сверху разъема для защиты его контактов, например, от попадания дезинфицирующего раствора во время санации помещения.


Соединительный кабель с разъемом HTE.Cable-M12-xxx предназначен для электрического подключения к датчику относительной влажности и температуры HTE.PF-xxxM (версия 2.0).

Обратите внимание!
Датчики с разъемом, у которых в маркировке присутствует буква «С» (HTE.PF-xxxC) имеют версию 1.0.
Датчики с разъемом, у которых в маркировке присутствует буква «M» (HTE.PF-xxxM) имеют версию 2.0.

Монтажная консоль HTE-Hold предназначена для монтажа датчиков влажности и температуры HTE.PF в технологические процессы. Модель HTE-HoldW предназначена для настенного монтажа датчиков, модель HTE-HoldC — для монтажа датчиков в каналы воздуховодов систем вентиляции. Крепление осуществляется посредством крепежных элементов (саморезов, дюбель-гвоздей и т.д.) к поверхности стены или канала через монтажные отверстия диаметром 5,5 мм.


Защитный колпачок HTE Cap.02 из тонкопористой прессованной нержавеющей стали AISI316L предназначен для защиты сенсора датчиков влажности от механических повреждений мелкими частицами пыли при высоких скорости воздушного потока до 15 м/с.

При эксплуатации защитного колпачка следует принимать во внимание следующие ограничения:

  1. Влажный колпачок препятствует получению корректных измерений датчика. В случае намокания колпачка, его необходимо полностью высушить.
  2. Жировой или масляный налет на колпачке приводит к ошибочным измерениям датчика. В случае загрязнения колпачка он подлежит замене.

Особенности датчиков влажности и температуры серии HTE.PF

  • влагочувствительный сенсор покрыт слоем тонкопористого PTFE;
  • внутренняя часть корпуса заполнена компаундом, что предотвращает контакт электронной платы с агрессивными веществами;
  • доступны разные типы выходных сигналов: 4…20 мА, 0…10 В, а также интерфейс RS-485 (протокол Modbus RTU);
  • широкий температурный диапазон эксплуатации от -40 до +80 °C;
  • корпус выполнен из нержавеющей стали AISI304;
  • степень пылевлагозащиты электронной платы IP67.



Возможности датчиков HTE.PF с интерфейсом RS-485 (протокол ModBUS RTU)

Расчет дополнительных параметров воздуха

Расчет дополнительных параметров воздуха

Датчик производит расчет значений температуры точки росы (Tdp) и абсолютной влажности (f).


Настраиваемый диапазон выходного сигнала

Настраиваемый диапазон выходного сигнала

Для аналоговых выходов возможно настроить диапазон выходного сигнала по напряжению:
0…1/0…3/0…5/0…10 В.


Пользовательский диапазон преобразования измеренных величин

Пользовательский диапазон преобразования измеренных величин

Датчик поддерживает пользовательскую настройку преобразования измеренных значений температуры и влажности в аналоговые выходные сигналы. Например, по каналу температуры, к сигналу 0…10 В можно привести диапазон от -40 до +60 °С, а по каналу влажности – диапазон от 5 до 95 %.


Подогрев сенсора

Подогрев сенсора

В сенсоре датчика имеется нагреватель, который можно активировать с целью предотвращения выпадения конденсата или его ускоренного устранения при эксплуатации датчика в условиях высокой относительной влажности.



Новые возможности датчиков HTE.PF с интерфейсом RS-485 версии 2.0

В версии 2.0 добавлен автоматический подогрев сенсора. Схема работы автоматического подогрева приведена на рисунке ниже:

Схема работы автоматического подогрева
Схема работы автоматического подогрева

где:
T1 – длительность прогрева (c);
T2 – время восстановления после прогрева (время остывания) (мин);
T3 – период включения прогрева (мин).

Например, если требуется периодически включать прогрев сенсора на 30 с каждые 10 минут, то необходимо:

  • задать время T1 равным «30» с, время T3 равным «10» мин;
  • активировать автоматический прогрев.

Функционал датчика позволяет не учитывать показания температуры и влажности во время прогрева и остывания (T1+T2), что приводит к фиксации измеряемых величин.

Применения датчиков влажности и температуры серии HTE.PF

Список применений:



Контроль влажности и температуры в животноводческих помещениях

Во время дезинфекции помещения датчик необходимо оперативно демонтировать. Это легко реализуется в случае использования датчиков HTE.PF с разъемом (соединительный кабель с разъемом поставляется отдельно).

Применение преобразователей HTE.PF для контроля влажности и температуры в животноводческих помещениях
Применение преобразователей HTE.PF на птицефабриках



Измерение влажности в расстоечных камерах

В процессе расстойки происходит выделение агрессивных веществ, которые оказывают негативное воздействие на электронную плату и влагочувствительный элемент. Благодаря применению специализированного сенсора, защищенного слоем PTFE, а также заливки пространства корпуса с электронной платой специализированным компаундом, датчики HTE.PF имеют увеличенный срок службы в сравнении с подобными датчиками влажности без дополнительной защиты.

Применение измерителей влажности HTE.PF в расстоечных камерах
Применение измерителей влажности HTE.PF в расстоечных камерах



Процесс контроля параметров микроклимата при выращивании грибов

Датчики HTE.PF-U10-RS с выходными сигналами 0...10 В по влажности и температуре, благодаря наличию дополнительного интерфейса RS-485 могут использоваться для двух параллельных процессов:

  • локальной индикации на приборе ECD2, к которым подключаются выходы по напряжению;
  • передачи сигнала в цифровом виде на контроллер управления системой вентиляции, например, ПЛК Alpha-X CPU 01-1 00. При этом, если требуется вычисление точки росы и абсолютной влажности, нет необходимости реализации дополнительного функционального блока расчета в программе ПЛК, поскольку эти величины рассчитываются непосредственно датчиком.
Применение датчиков относительной влажности и температуры ELHART в процессе контроля параметров микроклимата при выращивании грибов
Применение датчиков относительной влажности и температуры ELHART при выращивании грибов



Метеорология

На улице, так же как и в помещениях, важно контролировать параметры влажности и температуры. При использовании датчиков влажности вне помещения необходимо учитывать следующие ограничения:

  • различная скорость ветра (в среднем от 0 до 15 м/c, где 0 м/c — штиль);
  • наличие частиц пыли, песка, соли;
  • широкий температурный диапазон: от −40 до +50 °C;
  • возможность замерзания конденсата при отрицательной температуре.

В данной задаче может применяться датчик HTE.PF-U10-RS c диапазоном измерения температуры от −40 до +80 °C. Для защиты сенсора от механических повреждений мелкими частицами пыли при высоких скорости воздушного потока до 15 м/с, датчик необходимо использовать совместно с защитным колпачком HTE Cap.02.

Для решения проблемы эффекта самонагрева электронной платы (особенность датчиков с емкостным сенсором) и сохранения метрологических характеристик при отсутствии движения воздушного потока (при отсутствии ветра) рекомендуется:

  • использовать напряжение питания в диапазоне от 6 до 12 В;
  • настроить выходной сигнал датчика через интерфейс RS-485 на диапазон 0…1 В.

Также, можно использовать датчик только с интерфейсом RS-485 – HTE.PF-RS (эффект самонагрева практически отсутствует).

Датчик следует защитить от прямых солнечных лучей и от дождя.

Для монтажа на стену рекомендуем использовать консоль HTE-HoldW.

Применение преобразователей HTE.PF в метеорологии
Применение преобразователей HTE.PF в метеорологии

Технические характеристики датчиков влажности и температуры серии HTE.PF

Параметр Значение
Относительная влажность
Диапазон измерения относительной влажности 0…100%
Предел допускаемой абсолютной погрешности измерения относительной влажности(при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) ±2,5% (в диапазоне от 0 до 90%)
±3,5% (в остальном диапазоне)
Гистерезис показаний относительной влажности ±0,8%
Время отклика по уровню 63% со стандартным защитным колпачком при скорости потока 1 м/с 8 с
Время отклика по уровню 95% со стандартным защитным колпачком при скорости потока 1 м/с 30 с
Температура
Диапазон измерений температуры в зависимости от исполнения -20…+80 °C
-40…+ 80 °C (по интерфейсу RS-485 (при наличии))
Предел допускаемой абсолютной погрешности измерения температуры ±0,8 °С
Электрические характеристики
Диапазон выходных аналоговых электрических сигналов * 4…20 мА
0…10 В (0…1, 0…3, 0…5 В)
Напряжение питания постоянного тока в зависимости от типа выходного сигнала =24 В ±5% (номинальное для всех модификаций)
=12…30 В (4…20 мА)
=6…30 В (0…1 В, 0…3 В или 0…5 В)
=12…30 В (0…10 В)
=5…30 В (цифровой выход RS-485)
Собственное потребление тока ** 4,3 мА (для датчиков с выходным сигналом тока)
3,5 мА (для датчиков с выходным сигналом напряжения)
3,5 мА (для датчиков с RS-485)
4,5 мА (для датчиков с RS-485 и выходным сигналом напряжения)
Допустимое сопротивление нагрузки для токового выхода см. Допустимое сопротивление нагрузки токового выхода
Минимальная нагрузка для выхода по напряжению 1 кОм (0…1 В)
3 кОм (0…3 В)
5 кОм (0…5 В)
10 кОм (0…10 В)
Интерфейс выходного цифрового сигнала RS-485 (Modbus RTU)
Максимально допустимая длина кабеля 1000 м
Прочие характеристики
Длина преобразователя (в зависимости от модификации) 116 мм: с кабелем
120 мм: с разъемом
Длина кабеля*** 1,5 м
Масса (в зависимости от модификации) 78 г: с кабелем
34 г: с разъемом
Степень защиты IP67: корпус
IP20: сенсор
Материал датчика
Фильтр ABS (черный)
Корпус нержавеющая сталь AISI 304
Заливочный компаунд силикон
Рабочие условия эксплуатации
Минимальная скорость потока воздуха 1 м/с
Температура окружающей среды -40…+80 °C
Допустимое атмосферное давление 86…106 кПа
Относительная влажность воздуха до 100%
Период опроса (для датчиков с цифровым сигналом) не менее 1 с

(*) - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка.

(**) - При напряжении питания =24 В без подключения аналоговых выходных сигналов. Нагрузка RS-485 - 120 Ом.

(***) - Для модификации HTE.PF с кабелем.


Допустимое сопротивление нагрузки токового выхода

Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF
Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF

Характеристики монтажных консолей HTE-Hold
Параметр HTE-HoldW HTE-HoldC
Материал пластины Нержавеющая сталь AISI304
Материал гермоввода Нейлон
Вес 72 г 42 г
Характеристики защитных колпачков HTE Cap.02
Параметр Значение
Материал нержавеющая
сталь AISI316L
Время отклика по уровню 63%
(при скорости потока 1 м/c)*
9 с
Время отклика по уровню 95%
(при скорости потока 1 м/c)*
34 с
Размер пор 30...45 мкм
Степень защиты, обеспечиваемая
оболочкой
IP65

* - Значения справедливы для датчика HTE.PF при отключенной программной фильтрации.

Габаритные размеры датчиков влажности и температуры ELHART серии HTE.PF

Габаритный размер датчика влажности и температуры HTE.PF с кабелем
Габаритный размер датчика влажности и температуры HTE.PF с кабелем, мм

Габаритный размер датчика влажности и температуры HTE.PF с разъемом
Габаритный размер датчика влажности и температуры HTE.PF-xxxC с разъемом, мм

Габаритный размер датчика влажности и температуры HTE.PF с разъемом
Габаритный размер датчика влажности и температуры HTE.PF-xxxM с разъемом, мм

Габаритные размеры кабеля HTE-Cable-xxx
Габаритный размер соединительного кабеля с разъемом HTE-Cable-xxx, мм
(для датчика HTE.PF-xxxС)
L может принимать значения: 1,5; 2,5; 5 или 10 м

Габаритные размеры кабеля HTE.Cable-M12-xxx
Габаритный размер соединительного кабеля с разъемом HTE.Cable-M12-6F-xxx, мм
(для датчика HTE.PF-xxxM)
L может принимать значения: 2, 5 или 10 м

Габаритные размеры консоли HTE-HoldC
Габаритные размеры консоли HTE-HoldC для канального монтажа датчиков, мм

Габаритные размеры консоли HTE-HoldW
Габаритные размеры консоли HTE-HoldW для настенного монтажа датчиков, мм

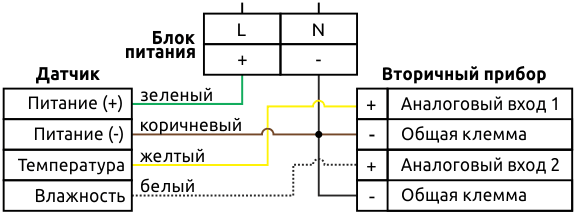

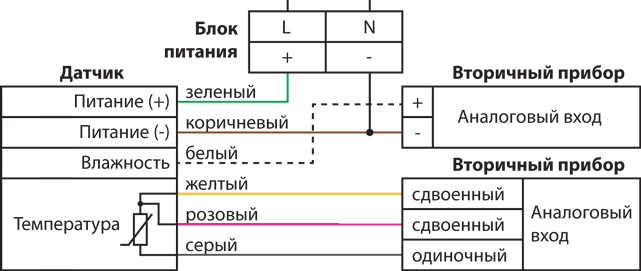

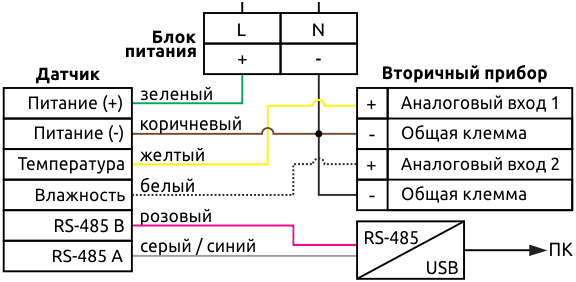

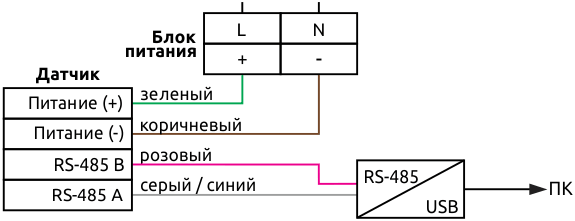

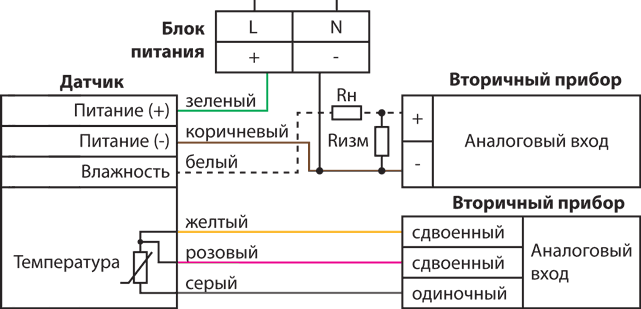

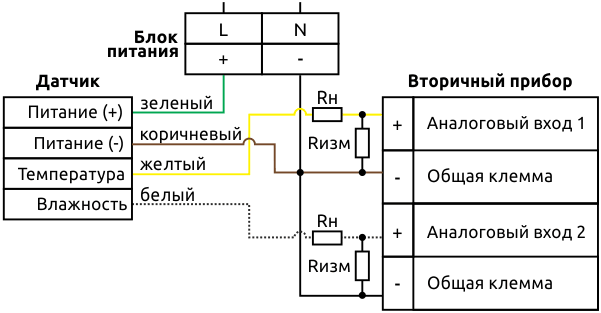

Схемы подключения датчиков влажности и температуры серии HTE.PF

Нумерация контактов разъема датчика HTE.PF-xxxС-RS (версия 1.0)
Нумерация контактов разъема датчика
HTE.PF-xxxС-RS (версия 1.0)
Описание
1 Питание: плюс (+)
2 Питание: минус (-)
3 Температура
4 Влажность
5 RS-485 B
6 RS-485 A
Нумерация контактов разъема датчика HTE.PF-xxxM-RS (версия 2.0)
Нумерация контактов разъема датчика
HTE.PF-xxxM-RS (версия 2.0)
Описание
1 Влажность
2 Питание: минус (-)
3 Питание: плюс (+)
4 Температура
6 RS-485 B
7 RS-485 A

Схема внешних электрических подключений датчиков HTE.PF-U (версия 2.0)
Схема внешних электрических подключений датчиков HTE.PF-U…(версия 2.0)

Схема внешних электрических подключений датчиков HTE.PF-I42 (версия 2.0)
Схема внешних электрических подключений датчиков HTE.PF-I42 (версия 2.0)

Обратите внимание! При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания (см. Схема внешних электрических подключений датчиков HTE.PF-I…). Это необходимо для уменьшения влияния эффекта самонагрева.

Например, для напряжения питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее700 Ом и не более 1 кОм.

Вопросы и ответы (FAQ)

1. Как подключить датчик HTE.PF-U10 к двухканальному ПИД-регулятору ECD2-M?

Для подключения датчика влажности и температуры HTE.PF-U10 к двухканальному ПИД-регулятору ECD2-M можно использовать встроенный блок питания регулятора (клеммы 7 и 8).

Схема подключения датчика влажности и температуры HTE.PF-U10 к ПИД-регулятору ECD2-M
Схема подключения датчика влажности и температуры HTE.PF-U10 к ПИД-регулятору ECD2-M
2. Как подключить датчик HTE.PF-I42 к двухканальному ПИД-регулятору ECD2-M?

Для подключения датчика влажности и температуры HTE.PF-I42 к двухканальному ПИД-регулятору ECD2-M рекомендуется использовать внешний блок питания. Это обосновано тем, что в случае измерения датчиком значений влажности и температуры близких к максимальным (100% относительной влажности и +80 °C), а, следовательно, и генерирования на выходах максимальных значений сигналов (по 20 мА), датчик будет потреблять такое значения тока, которое максимум может выдать встроенный блок питания ECD2. Подобная ситуация грозит перегрузке встроенного блока питания ПИД регулятора.

Схема подключения датчика влажности и температуры HTE.PF-I42 к ПИД-регулятору ECD2-M
Схема подключения датчика влажности и температуры HTE.PF-I42 к ПИД-регулятору ECD2-M через внешний блок питания

При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания. Это необходимо для уменьшения влияния эффекта самонагрева.

В данном случае, при напряжении питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее 700 Ом и не более 1 кОм. Измерительное сопротивление входа ECD2 (Rизм) составляет 49 Ом. Соответственно, номинал нагрузочного сопротивления (Rн) можно выбрать в диапазоне 650...950 Ом, например, 820 или 910 Ом.

Информация для заказа датчиков влажности и температуры серии HTE.PF

HTE.PF- -
Тип выходного сигнала
ток 4…20 мА I42
напряжение 0…10 В U10
Коннектор
разьем M12 (6 pin, код A) M
кабельный вывод 1,5 метра
Интерфейс связи
Интерфейс связи RS-485 RS
Отсутствует -

Пример: HTE.PF-U10

Видео про датчик влажности и температуры серии HTE.PF

Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
