Цены и документация

Датчики температуры Pt100 серии TT Klay

Наименование Наличие Цена с НДС
TTCCB Клеммная колодка для подключения датчиков температуры TT
 В наличии 1 750 Купить
TT-E-D-G(o)-L15xD6-S-G150 Датчик температуры, вых. Pt100 3-х пров., соединение 1/2" BSP санитарное (требуется адаптер 10662), поворотный штуцер, погр. часть - AISI316, L=15мм, D=6мм, корпус электроники - сталь AISI304, резьбовая крышка, IP66
 В наличии 23 534 Купить
TT-E-D-G(o)-L60xD6-S-G150 Датчик температуры, вых. Pt100 3-х пров., соединение 1/2" BSP санитарное (требуется адаптер 10662), поворотный штуцер, погр. часть — AISI316, L=60мм, D=6мм, корпус электроники - сталь AISI304, резьбовая крышка, IP66
 В наличии 23 534 Купить
TT-E-D-G(o)-L80xD6-S-G150 Датчик температуры, вых. Pt100 3-х пров., соединение 1/2" BSP санитарное (требуется адаптер 10662), поворотный штуцер, погр. часть — AISI316, L=80мм, D=6мм, корпус электроники - сталь AISI304, резьбовая крышка, IP66
 В наличии 23 534 Купить

Особенности датчика Pt100 серии TT

Датчики серии ТТ представляют собой термосопротивления типа Pt100 — в основе лежит зависимость изменения сопротивления сенсора от окружающей температуры.

  • Корпус полностью из нержавеющей стали (IP 66)
  • Защита от влияния вибраций и быстрый отклик на изменения температуры
  • Для химически агрессивных сред возможно изготовление датчика с погружной частью из материала "Hastelloy C"
  • Возможность изготовления датчика с двумя температурными выходами и/или с преобразователем в сигнал 4 … 20 мА
  • Базовый класс точности — 1/3 DIN, более высокий, чем класс "А" (под заказ возможно изготовление с классом DIN 1/5 или 1/10)
  • Возможность изготовления с различными гигиеническими присоединениями, исключающими возможность остатка продукта после санитарной обработки (CIP/SIP)
  • Все датчики изготавливаются с погружной частью из полированной нержавеющей стали AISI 316, что гарантирует соответствие пищевым стандартам

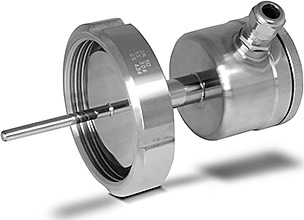

Датчик температуры с типом D коммутационной головки и технологическим соединением - молочной гайкой M50

Датчик температуры с типом D коммутационной головки и технологическим соединением- G1/2 поворачивающаяся втулка

Технические характеристики датчиков KLAY TT

Параметр Значение
Тип датчика Pt100
Диапазон измерения -50 … +200 °С
Класс точности Соответствует стандарту 1/3 DIN
Степень защиты IP 66
Материал погружной части Нержавеющая сталь AISI 316L
Материал коммутационной головки Нержавеющая сталь AISI 304
Материал фланца (DIN или ANSI) Нержавеющая сталь AISI316L
Соединения с процессом Резьба G1/2", DIN-гайка Ду25, 40, 50;
хомутное соединение 1 1/2", 2", Varivent и другие
Схема подключения 3-х проводная

Габаритные размеры датчиков температуры Pt100 Klay ТT

Габаритные размеры датчиков температуры KLAY TT Габаритные размеры термопреобразователей сопротивления KLAY TT
Габаритные размеры датчиков температуры KLAY серии TT, мм

Схема подключения датчика температуры KLAY Pt100 серии TT

Схема электрических соединений 3 контакта
Схема электрических соединений датчика Pt100 серии TT

Информация для заказа датчиков Pt100 серии TT

TT - - - - - × - -
Количество сенсоров
1×Pt100 E
2×Pt100 D
Коммутационная головка
Аллюминий (форма B) A
Полиамид (форма BBK) B
SS304, байонетная крышка С
SS304, резьбовая крышка (IP66) D
Технологические присоединения
G1/2" поворачивающаяся втулка G(o)
Фланец (с указанием размера) F
Молочная гайка (с указанием размера) M
Хомутное (с указанием размера) L
Длина погружной части (минимум 15мм) L…
Диаметр погружной части
6 мм D6
8 мм D8
9 мм D9
9 мм с утонченным наконечником 6 мм на длину 30 мм D9/6
Другой диаметр (указать) D…
Дополнительные опции 1 (необязательно)
Керамический терминальный блок без преобразователя S
Дополнительные опции 2 (необязательно)
Санитарное присоединение (для G 1/2") G150
Другие специальные исполнения G*

* - код уточняется поставщиком по требованию заказчика

Пример: TT-E-D-G(o)-L80xD6-S-G150
