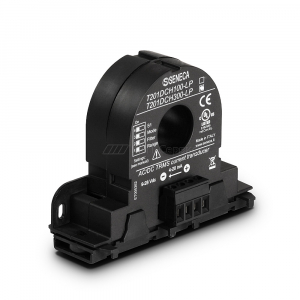

Трансформатор постоянного тока Seneca T201DCH-LP

Наименование Наличие Цена с НДС
T201DCH300-LP Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 4...20 мА, питание от токовой петли
 В наличии 6 655 Купить
T201DCH100-LP Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 4...20 мА, питание от токовой петли
 В пути 6 486 Купить
T201DCH50-LP Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, пост. ток 0...50 ,-50...50 А; выход 4...20 мА, питание от токовой петли
 В наличии 4 823 Купить

Серия преобразователей Seneca T201DCH – LP это универсальные бесконтактные датчики тока, принцип измерения которых основан на эффекте Холла. Датчик не нужно включать в разрыв цепи, кабель с измеряемым током продевается через специальное отверстие в корпусе, это обеспечивает гальваническую развязку цепи с измеряемым током и цепи вторичных измерительных приборов. Ключевой особенностью преобразователей с маркировкой «LP» является унифицированный выходной сигнал 4…20 мА, пропорциональный измеренному значению в настроенном диапазоне.

Токовый трансформатор Seneca T201DCH50-LP- функциональная схема подключения

Питание преобразователей осуществляется от токовой петли. Данные преобразователи могут быть использованы для измерения переменного и постоянного тока до 300 А. Алгоритм обработки сигналов переменного тока TrueRMS - позволяет измерять даже сигналы сложной формы с частотой до 1000 Гц. Для измерения постоянного тока предусмотрены биполярные диапазоны, эта особенность позволяет отследить протекание тока в обратном направлении, например при реверсивном движении двигателей постоянного тока. С помощью DIP переключателей настраивается целый или половина диапазона, выбирается режим измерения (постоянный или переменный ток) и включается фильтрация измеренных значений. В комплекте поставляются крепления для установки на DIN рейку.

Особенности датчиков тока Seneca T201DCH-LP

  • Измерение постоянного (биполярные диапазоны) и переменного (TrueRMS) тока
  • Бесконтактный метод измерения, гальваническая развязка первичных и вторичных измерительных цепей
  • Принцип работы основан на эффекте Холла
  • TRMS измерения переменного тока, возможность измерения сигналов сложной формы
  • Погрешность измерения переменного тока до 0,5 %, постоянного до 1 %
  • Питание от токовой петли 4...20 мА, напряжение питания от 9 В постоянного тока
  • Настройка с помощью DIP-переключателей
  • Можно применять совместно с аккумуляторными батареями, зарядными устройствами, солнечными панелями, импульсными блоками питания, генераторами

Технические характеристики трансформатора тока T201DCH-LP

Артикул T201DCH50-LP T201DCH100-LP T201DCH300-LP
Технические характеристики
Диапазон 0…50 А AC,
0…25 А AC,
-50…50 А DC,
-25…25 А DC
0…100 А AC,
0…50 А AC,
-100…100 А DC,
-50…50 А DC
0…300 А AC,
0…150 А AC,
-300…300 А DC,
-150…150 А DC
Режим измерения TrueRMS AC/DC или биполярный DC
Частота изм. тока до 1 кГц
Напряжение питания 9…28 В (питание от токовой петли)
Выходной сигнал 4…20 мА
Перегрузочная способность 300 А (продолжительная),
2000 А (импульс)
500 А (продолжительная),
2000 А (импульс)
Уровень выходного сигнала при перегрузке 21 мА
Напряжение изоляции 3 кВ (AC) к оголенному проводнику
Основная погрешность измерений >2% шкалы диапазон 50 А: 0,5% (AC), 1% (DC)
диапазон 25 А: 1% (AC), 2% (DC)
диапазон 100 А: 0,5% (AC), 1% (DC)
диапазон 50 А: 1% (AC), 2% (DC)
диапазон 300 А: 0,5% (AC), 1% (DC)
диапазон 150 А: 1% (AC), 2% (DC)
Основная погрешность измерений <=2% шкалы диапазон 50 А: 1% (AC), 2% (DC)
диапазон 25 А: 2% (AC), 4% (DC)
диапазон 100 А: 1% (AC), 2% (DC)
диапазон 50 А: 2% (AC), 4% (DC)
диапазон 300 А: 1% (AC), 2% (DC)
диапазон 150 А: 2% (AC), 4% (DC)
Температурная погрешность 0,02% / °С относительно 23 °С
Время фильтрации 500 мс (без фильтра) 1000 мс (с фильтром) 800 мс (без фильтра) 2000 мс (с фильтром)
Подключение
Токовая петля/питание съемный клеммник 2,5 мм2
Измерение кабель продевается через сквозное отверстие Ø12,5 мм кабель продевается через сквозное отверстие Ø20,8 мм
Монтаж крепление на DIN-рейку
Корпус
Материал пластик РА6 ,цвет черный
Степень защиты IP20
Размеры 41×44×26 мм 95×68×26 мм
Вес 47 г 120 г
Окружающая среда
Рабочая температура -20…+70 °С
Температура хранения -40…+85 °С
Относительная влажность 10…90% (без конденсации)
Высота над уровнем моря до 2000 м

Габаритные размеры бесконтактных преобразователей постоянного/переменного тока Seneca серии T201DCH-LP

Габаритные размеры преобразователя Seneca T201DCH50-LP
Габаритные размеры преобразователя Seneca T201DCH50-LP, мм

Габаритные размеры преобразователя Seneca T201DCH100-LP и T201DCH300-LP
Габаритные размеры преобразователя Seneca T201DCH100-LP и T201DCH300-LP, мм

Схемы подключения преобразователя тока Seneca T201DCH-LP

Подключение измерительного преобразователя постоянного тока T201DCH50-LP
Схема подключения измерительного
преобразователя тока T201DCH50-LP

Подключение измерительного преобразователя постоянного тока T201DCH100-LP и T201DCH300-LP300-LP
Схема подключения измерительных преобразователей тока
T201DCH100-LP и T201DCH300-LP

Настройка при помощи DIP-переключателей T201DCH50-LP

Входной диапазон: 0…50 А
Время фильтрации: 500 мс

ВНИМАНИЕ! 4-й слева DIP переключатель должен находиться в положении OFF!

Заводские настройки:

По умолчанию все DIP-переключатели модуля установлены в положении OFF. Данная установка соответствует следующей конфигурации:

  • Входной диапазон: 0…50 А
  • Время фильтрации: 500 мс

Входной диапазон
1 3 Значение
0…50 А
0…25 А
-50…50 А
-25…25 А
Время фильтрации
2 Значение
1000 мс
500 мс

Возможные конфигурации:

  • Символ соответствует положению
    DIP-переключателя ON (включен);
  • Отсутствие символа соответствует положению
    DIP-переключателя OFF (выключен).

Монтаж трансформатора тока T201DCH-LP

Крепление на DIN-рейку
Крепление T201DCH50-LP на DIN-рейку

Крепление T201DCH-LP на рейку DIN
Крепление T201DCH100-LP, T201DCH300-LP на DIN-рейку
