Датчики переменного тока с настраиваемым диапазоном ELHART ATE.S
![Логотип серии ATE.S](https://kipservis.ru/elhart/img/famlogo-ate.s.png)
![Аналоговый выход 4...20 мА Аналоговый выход](https://kipservis.ru/img/ico/icn_current-loop.png)
![Защита от длительных перегрузок Защита](https://kipservis.ru/img/ico/icn_def_voltage.png)
![Класс точности 0,2% Класс точности](https://kipservis.ru/img/ico/icn_accuracy.png)
![Настройка с помощью DIP переключателей Настройка](https://kipservis.ru/img/ico/icn_equalizer.png)
![Время отклика от 0,1 секунды Время отклика](https://kipservis.ru/img/ico/icn_speed.png)
Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
Паспорт. Датчик тока ATE.S. | Паспорт | 643 KB | |
РЭ. Датчик тока ATE.S. | Руководство по эксплуатации | 2 MB | |
Датчики переменного тока ELHART ATE.S | Каталог | 1 MB | |
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) | Библиотека E-PLAN | 13 MB | zip |
3D модель ATE.S | CAD библиотека | 12 MB | zip |
Декларация о соответствии ТР ТС 020 - Датчики тока ATE | Декларации о соответствии (ТС и ЕАЭС) | 844 KB |
Наименование | Наличие | Цена с НДС | |
---|---|---|---|
ATE.S040.I42 Датчик переменного тока: вход: настраиваемый диапазон от 0 до 5, 10, 15, 20, 25, 30, 35, 40 А; выход 4...20 мА, питание от токовой петли =10...30 В, крепления на DIN-рейку в комплекте
|
В пути | 5 340 | Купить |
ATE.S — это серия бесконтактных датчиков переменного тока с выходным сигналом 4…20 мА, который пропорционален измеренному значению первичного тока в настроенном диапазоне измерения.
Датчики ATE.S активно используются:
- для контроля работы двигателей,
- для контроля работы нагревательных элементов,
- для определения обрывов участков подключения электрооборудования,
- для контроля срабатывания электрических устройств,
- для определения загруженности приводных систем по потребляемому току.
Особенности датчиков переменного тока ELHART серии ATE.S
- Измеряет действующее значение силы тока (RMS).
- Надежная гальваническая развязка за счет бесконтактного принципа измерения.
- Настраиваемые диапазоны измерения, настройка при помощи DIP-переключателей.
- Шаг переключения диапазонов 5 А для модификации S040 и 25 А для S200.
- Точность измерения от 0,2% до 0,3% в зависимости от настроенного диапазона.
- Стандартный унифицированный выходной сигнал 4…20 мА, питание от токовой петли.
- Подключаемый фильтр резких бросков измеренных значений.
- Допустимые перегрузки до 600 А для S040 и до 1000 А для S200, неограниченные по времени.
- Время отклика от 0,1 сек (без фильтрации) до 2,5 сек (с фильтрацией).
- Частота измеряемого тока от 40 до 400 Гц.
- Крепления для установки на DIN-рейку в комплекте.
- Установка на плоскость через крепежные отверстия в корпусе.
- Съемная клеммная колодка для подключения проводников.
Примеры применения датчиков тока ELHART серии ATE.S
Список применений:
- Автоматическое управление подачей материала
- Контроль целостности нагревательных элементов при обогреве трубопровода
- Косвенное определение вязкости сред
- Определение работоспособности устройств по суммарному потребляемому току
Автоматическое управление подачей материала
![Автоматическое управление подачей материала](https://kipservis.ru/elhart/img/ate.s_exm01.jpg)

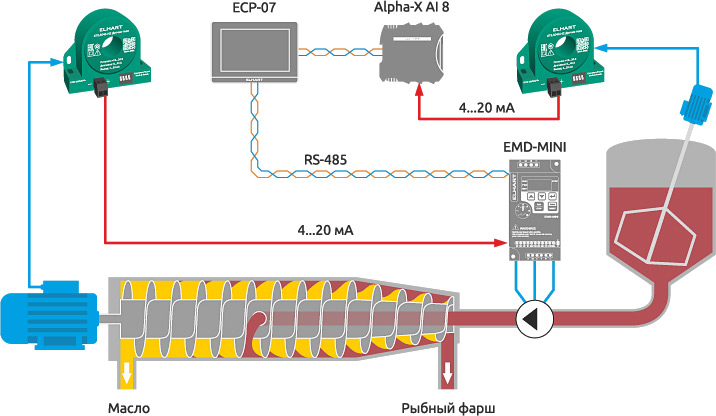

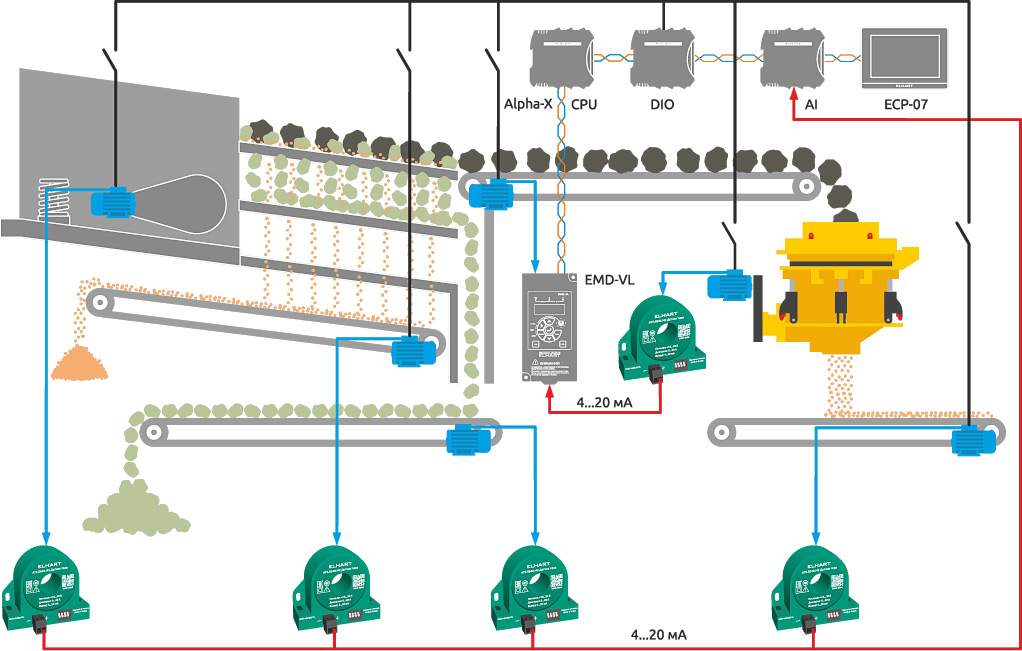

Управление загруженностью приводных механизмов (дробилки, экструдеры, конвейеры) для автоматического поддержания оптимальной скорости подачи материала и производительности.

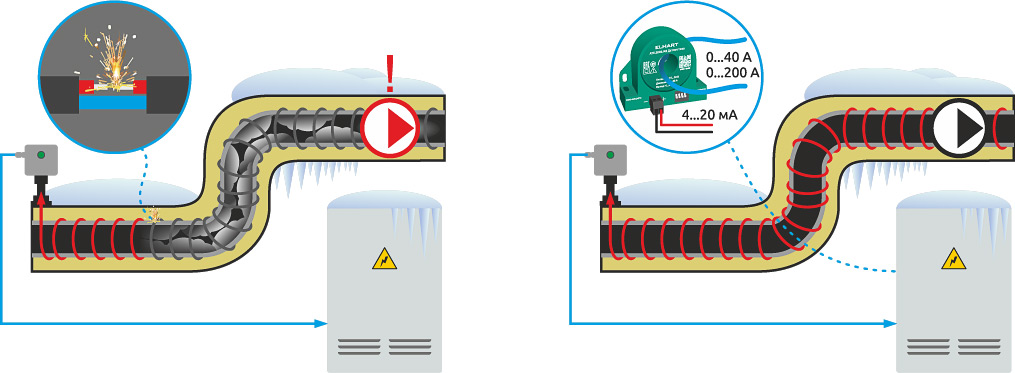

Контроль целостности нагревательных элементов при обогреве трубопровода
![Контроль целостности нагревательных элементов при обогреве трубопровода](https://kipservis.ru/elhart/img/ate.s_exm02.jpg)

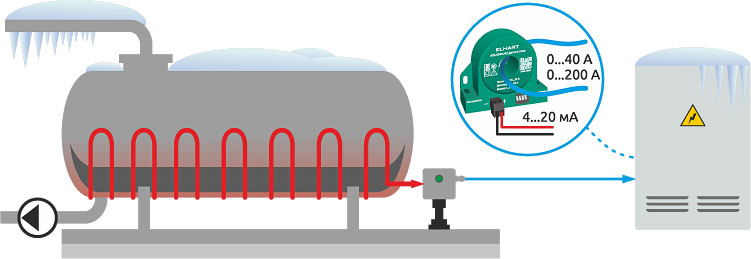

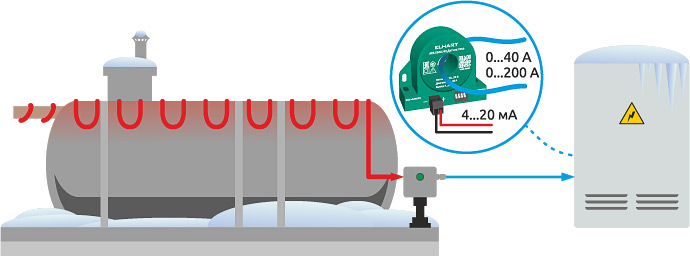

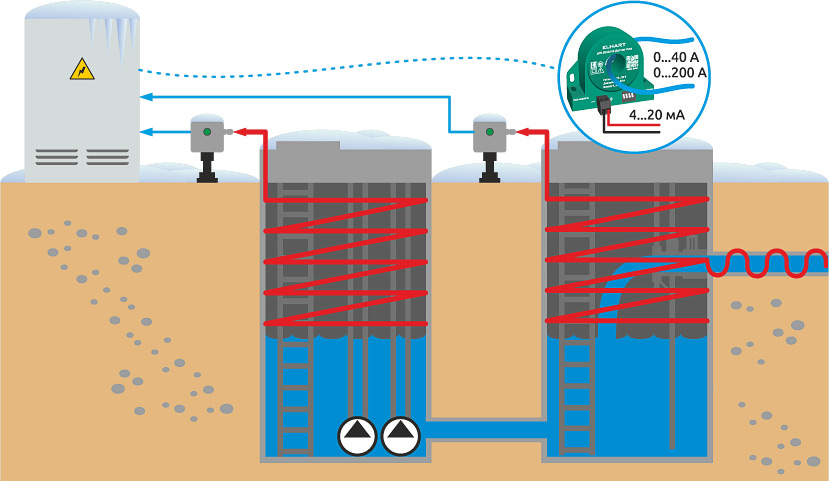

Контроль работы нагревательных элементов по току потребления (обогрев трубопроводов, однофазные / трехфазные ТЭНы, ламповые нагреватели).
Косвенное определение вязкости сред
![Косвенное определение вязкости сред](https://kipservis.ru/elhart/img/ate.s_exm03.jpg)

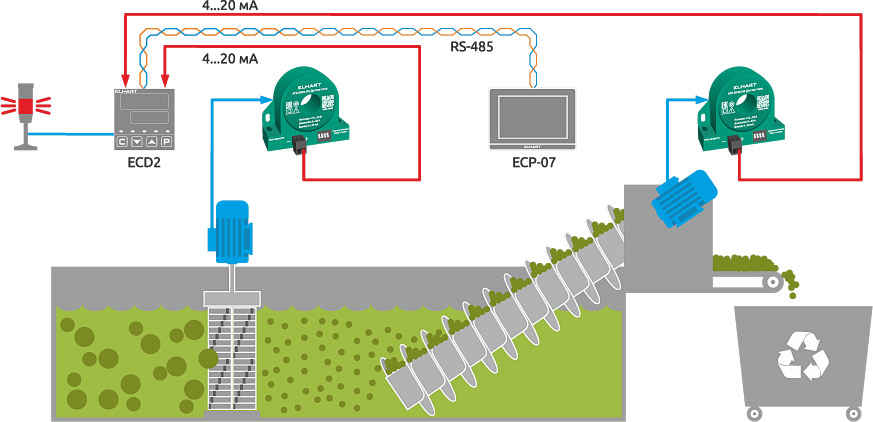

Косвенное определение вязкости сред по току потребления мешалок. Определение наличия среды в зоне мешалки. Определение режимов работы двигателя (перегрузка / рабочий режим / холостой ход).
Определение работоспособности устройств по суммарному потребляемому току
![Определение работоспособности устройств по суммарному потребляемому току](https://kipservis.ru/elhart/img/ate.s_exm04.jpg)

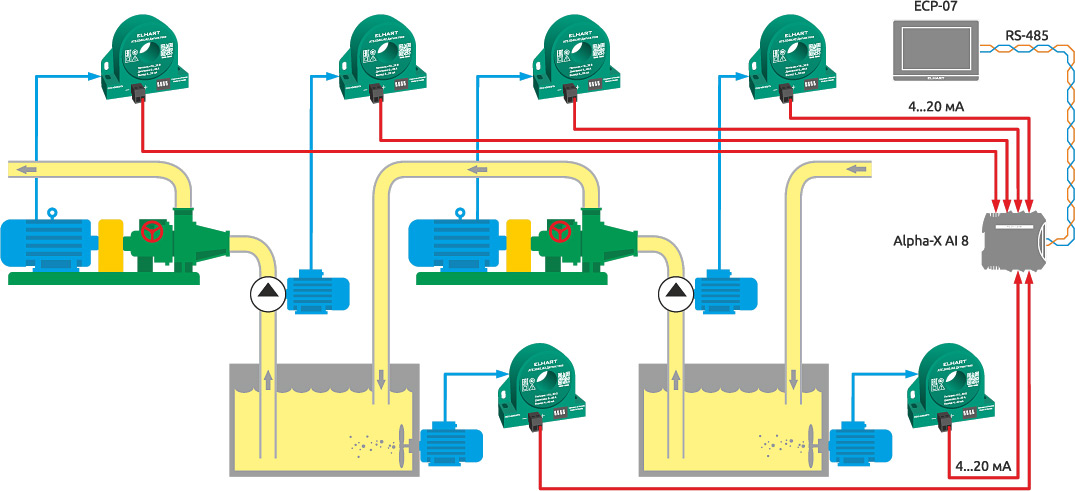

Контроль работоспособности группы устройств или одиночных устройств по суммарному потребляемому току. Контроль обрыва проводников с током.
Технические характеристики датчиков тока ELHART ATE.S
Модификации | ATE.S040.I42 | ATE.S200.I42 |
---|---|---|
Параметры измерения | ||
Диапазоны измерения (настраиваемые) |
0...5 / 0...10 / 0...15 / 0...20 А 0...25 / 0...30 / 0...35 / 0...40 А |
0...25 / 0...50 / 0...75 / 0...100 А 0...125 / 0...150 / 0...175 / 0...200 А |
Допустимая перезагрузка | до 600 А | до 1000 А |
Частота измеряемого тока | 40…400 Гц | |
Форма сигнала измеряемого тока |
синусоидальный сигнал | |
Погрешность измерения | ±0,2% для наименьшего диапазона, ±0,3% для остальных диапазонов |
|
Параметры выхода / питание | ||
Напряжение питания | =10…30 В (питание от токовой петли) | |
Потребляемая мощность | не более 1 Вт | |
Выходной сигнал | 4…20 мА | |
Время отклика | 0,1 сек без фильтрации, 2,5 сек с включенным фильтром |
|
Параметры окружающей среды | ||
Степень защиты корпуса от внешних воздействий |
IP20 | |
Рабочая температура окружающего воздуха |
-20…+65 °С | |
Параметры подключения, установки и настройки | ||
Способ настройки | с помощью DIP-переключателей, с помощью дополнительных витков провода |
|
Подключение цепей измеряемого тока |
кабель с измеряемым током продевается через отверстие ⌀ 16,5 мм в центре датчика |
|
Подключение питания и выходного сигнала |
съемная клеммная колодка (2 контакта) для подключения проводников сечением до 2,5 мм² |
|
Монтаж | на DIN-рейку 35 мм с помощью крепежных клипс, на плоскую поверхность через крепежные отверстия в корпусе |
Настройка при помощи DIP-переключателей датчиков переменного тока серии ATE.S
Установка DIP-переключателей ATE.S040.I42
|
Установка DIP-переключателей ATE.S200.I42
|
Входной диапазон | ||||
---|---|---|---|---|
1 | 2 | 3 | Значение | |
ATE.S040 | ATE.S200 | |||
0…5 А | 0…25 А | |||
0…10 А | 0…50 А | |||
0…15 А | 0…75 А | |||
0…20 А | 0…100 А | |||
0…25 А | 0…125 А | |||
0…30 А | 0…150 А | |||
0…35 А | 0…175 А | |||
0…40 А | 0…200 А |
Фильтр выходного сигнала | |
---|---|
4 | Значение |
отключен | |
включен |
Возможные конфигурации:
- Символ соответствует положению
DIP-переключателя ON (включен); - Отсутствие символа соответствует положению
DIP-переключателя OFF (выключен).
Схема подключения датчиков тока ELHART ATE.S
![Схема подключения датчика тока ATE.S](https://kipservis.ru/elhart/img/ate.s_shema.png)
Габаритные размеры датчиков переменного тока ATE.S
![Габаритные размеры датчика тока ATE.S](https://kipservis.ru/elhart/img/ate.s_size.png)
Варианты монтажа датчиков переменного тока серии ATE.S
![Установка на DIN-рейку ATE.S](https://kipservis.ru/elhart/img/ate.s_install1.png)
![Установка на плоскую поверхность](https://kipservis.ru/elhart/img/ate.s_install2.png)
Информация для заказа датчиков тока ELHART серии ATE.S
ATE.S | . | I42 | |
---|---|---|---|
Диапазон измерения | |||
От 0 до 40 А | 040 | ||
От 0 до 200 А | 200 | ||
Выходной сигнал | |||
4…20 мА | I42 |
Пример: ATE.S040.I42
