Шкафы управления бассейном PoolMaster 10

Наименование Наличие Цена с НДС
PoolMaster 10-0-0 Шкаф управления бассейном (управление: фильтр. насос, обогрев, подсветка, поддержание уровня, выходы реле 5А; питание ~220В; 340х335х160мм; IP54)
 В наличии 75 810 Купить
PoolMaster 10-1-0 Шкаф управления бассейном (версия с контакторами, управление: фильтр. насос до 1 кВт, обогрев до 5 кВт; поддержание уровня, подсветка; питание ~220В; 340х335х160мм; IP54)
 В наличии 100 149 Купить
PoolMaster 10-3-0  Шкаф управления бассейном (версия с контакторами, управление: фильтр. насос до 4 кВт, обогрев до 10 кВт; поддержание уровня, подсветка; питание ~380В; 448х460х160мм; IP54)
 В наличии 120 099 Купить
Шкаф управления PoolMaster 10 - это бюджетное решение для автоматизации и комплексной защиты инженерных систем бассейна. Он применяется для поддержания уровня воды в чаше (долив, дренаж), подогрева воды, управления фильтрационным насосом и подсветкой. Использование шкафов PoolMaster 10 актуально в частных и общественных бассейнах. Благодаря продуманному алгоритму, простому управлению и индикации внедрение шкафа не вызовет сложностей.

Применение шкафов управления бассейном PoolMaster 10

Основной областью применения шкафов серии PoolMaster 10 являются переливные бассейны, в том числе:

  • Общественные бассейны (оздоровительные, спортивные, аквапарки)
  • Частные бассейны (домашние, купели)
  • Детские бассейны

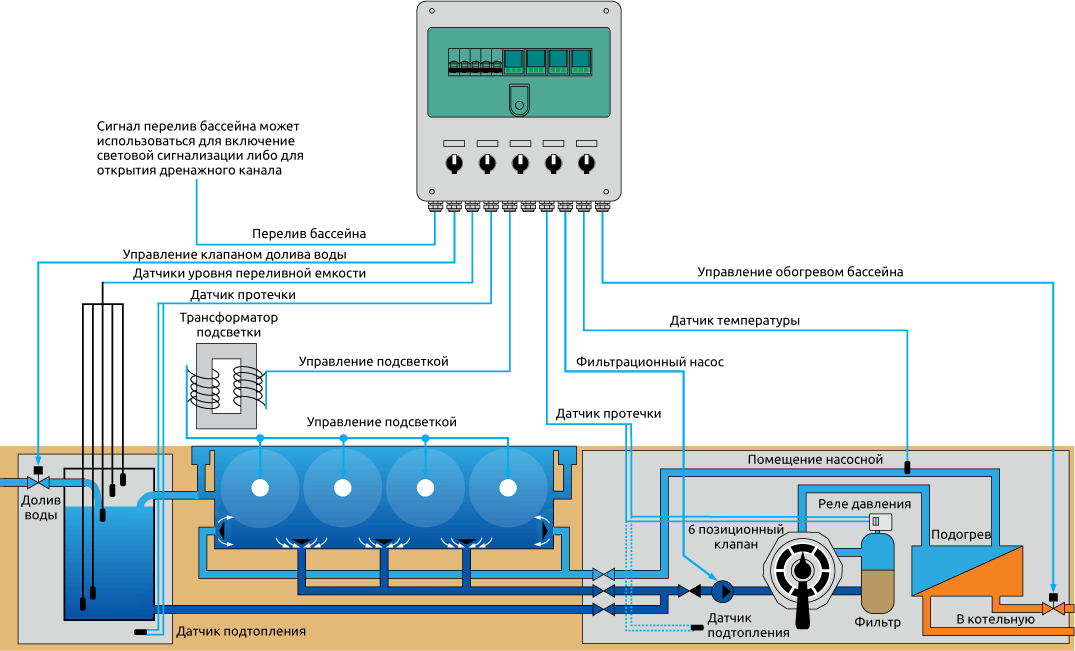

Применения PoolMaster

Шкаф PoolMaster 10 имеет компактные размеры и небольшой вес благодаря пластиковому корпусу. При этом корпус защищен от попадания влаги и пыли.

Шкафы изготавливаются в модификациях как с силовой частью, так и без нее (для включения внешних силовых элементов), а также с различным напряжением питания.


Обзор функциональных возможностей шкафов PoolMaster 10
PoolMaster 10 - 0-0 1-0 3-0 1-1 3-1
Фильтрационный насос
Выход "сухой контакт"
Питание 1×220 В
Питание 3×380 В
Работа по расписанию или ручной режим
Защита насоса от сухого хода
Защита насоса от перегрузки
Обогрев воды
Выход "сухой контакт"
Электрический ТЭН 1×220 В
Электрический ТЭН 3×380 В
Теплообменник (клапан+насос) 1×220 В
Защита от отсутствия потока
Защита от перегрузки
Дренажный насос
Выход "сухой контакт"
Питание 1×220В
Автоматический и ручной режим
Защита от перегрузки
Клапан долива
Выход "сухой контакт"
Питание 1×220 В
Автоматический и ручной режим
Защита от перегрузки
Подсветка
Выход "сухой контакт"
Питание 1×220 В
Работа по расписанию или ручной режим
Защита от перегрузки
Датчики
Уровень в переливной емкости (сухой ход, нижний рабочий, верхний рабочий, перелив)
Датчик температуры в бассейне (50M, pt100, pt1000)
Внешнее реле протока
Внешний датчик протечки

Особенности шкафов управления бассейном PoolMaster 10

Контроль уровня воды в переливной емкости по сигналам датчиков уровня (долив воды, защита от перелива)

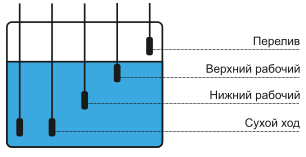

В переливной емкости устанавливаются 5 датчиков уровня (электродов): общий, сухой ход, нижний рабочий, верхний рабочий, перелив. В соответствии с текущим уровнем в емкости шкаф PoolMaster управляет оборудованием бассейна и разрешает, либо запрещает работу исполнительных механизмов согласно алгоритму.


Поддержание температуры воды в бассейне

Важнейшим параметром комфорта в бассейне является температура воды в чаше. Шкаф PoolMaster 10 может осуществлять нагрев воды как с помощью проточных электронагревателей, так и через теплообменник, управляя клапаном и насосом. Для защиты системы обогрева используется датчик потока (циркуляции) воды.


Управление работой фильтрационного насоса (защита от сухого хода, работа насоса по расписанию)

От работы фильтрационного насоса зависит функционирование всех остальных систем бассейна. ШУ PoolMaster обеспечивает надежную работу фильтрационного насоса, защищая его от сухого хода и перегрузки. Кроме этого, для экономии электроэнергии работа фильтрационного насоса может быть привязана к расписанию (задание периодов работы и паузы).

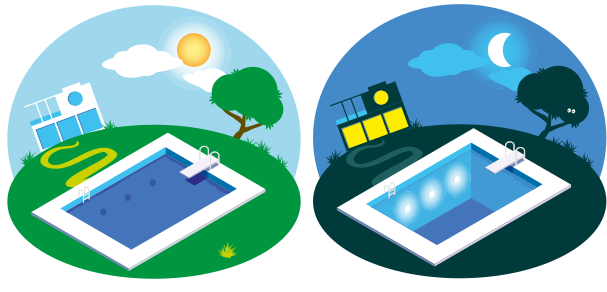

Управление подсветкой бассейна в ручном и автоматическом режиме

Подсветка бассейна может работать как в ручном, так и в автоматическом режиме. В ручном режиме пользователь самостоятельно решает когда включить подсветку, а в автоматическом работа привязана либо к фиксированным интервалам времени, либо к заходу и восходу солнца.


Режим технического обслуживания

Чистота воды в бассейне является условием комфорта и гигиены. За чистоту воды отвечают фильтры, которые требуют периодического обслуживания. Шкаф управления PoolMaster имеет сервисный режим (ручное управление фильтрационным насосом). В этом режиме обслуживающий специалист может осуществить прочистку фильтров для дальнейшего их использования.

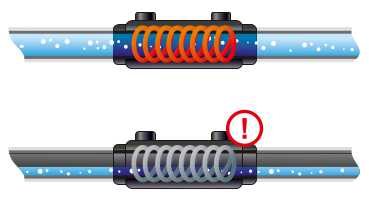

Подключение внешнего реле протока

Не все нагревательные элементы имеют встроенную защиту от отсутствия потока воды. А это одно из основных условий безопасной работы нагревателей. Шкаф управления PoolMaster 10 позволяет подключить внешнее реле протока для разрешения работы нагревательных элементов.

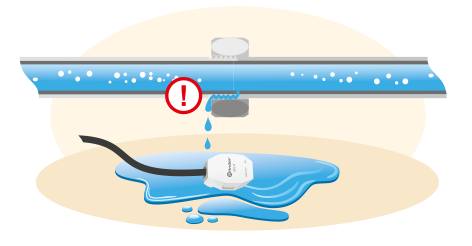

Контроль протечки воды

Несмотря на то, что подключение датчика протечки не является обязательным условием работы шкафа, это один из самых действенных способов защиты в случае повреждения трубопроводов. Шкаф PoolMaster контролирует наличие воды в местах установки оборудования и в случае протечки отключает нагрузку

Технические характеристики шкафов управления бассейном PoolMaster 10

PoolMaster 10 - 0-0 1-0 3-0 1-1 3-1
Общие характеристики
Номинальное напряжение питания 1х220 В 3×380 В 1×220 В 3×380 В
Допустимый диапазон напряжения питания 190-240 В 330-440 В 190-240 В 330-440 В
Номинальная частота питающего напряжения 50 Гц
Максимальный потребляемый ток 0,1 А 45 А 45 А 30 А 30 А
Характеристики управляющих сигналов
Аналоговые входы
Количество подключаемых датчиков температуры 1
Тип подключаемых датчиков температуры 50М, pt100, pt1000 и другие
(универсальный вход)
Дискретные входы
Количество подключаемых датчиков уровня 5
Количество подключаемых реле протока 1
Количество подключаемых датчиков протечки 2
Характеристики управляющих выходов
Фильтрационный насос ~220 В, 5 А ~220 В, 10 А,
(до 1 кВт)
~380 В, 10 А
(до 4 кВт)
~220 В, 10 А
(до 1 кВт)
~380 В, 10 А
(до 4 кВт)
Клапан долива ~220 В, 5 А ~220 В, 5 А
Дренажный насос ~220В, 5 А ~220 В, 5 А (до 0,5 кВт)
Подсветка ~220 В, 5 А ~220 В, 5 А
Обогрев ~220 В, 5 А ~220 В, 20 А ~380 В, 20 А ~220 В, 5 А
Условия эксплуатации
Класс защиты IP54
Температура окружающей среды -15…+40 °С
Относительная влажность 0…90% (без образования конденсата)

Габаритные размеры шкафов управления бассейном PoolMaster 10

Габаритные размеры шкафов управления бассейном

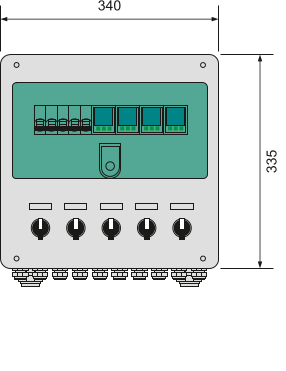

Габаритные размеры шкафов управления бассейном PoolMaster 10-0-X, PoolMaster 10-1-X, мм
Габаритные размеры шкафов управления бассейном

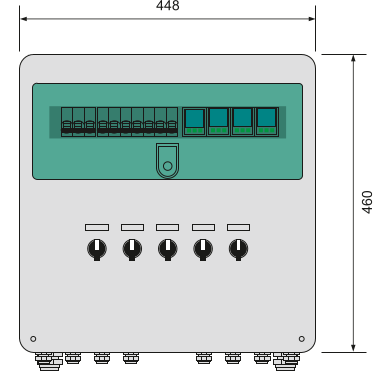

Габаритные размеры шкафов управления бассейном PoolMaster 10-3-X, мм

Органы управления и индикации шкафов PoolMaster 10

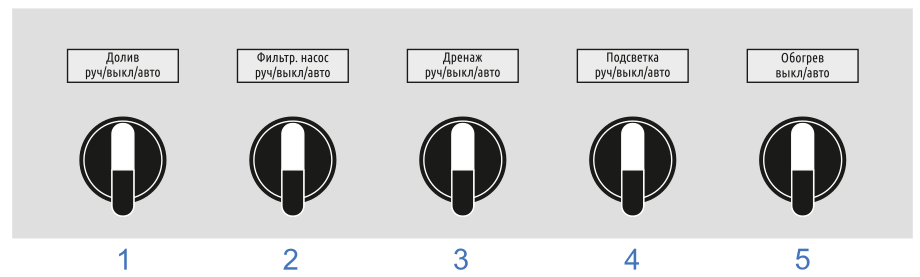

Органы управления шкафов управления бассейном
Органы управления шкафов PoolMaster 10, мм

1 - Управление клапаном долива (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ)

2 - Управление фильтр насосом (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ). Переключатель имеет встроенную подсветку, которая сигнализирует о срабатывании внешнего реле протока.

3 - Управление дренажным насосом (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ)

4 - Управление подсветкой (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ)

5 - Управление обогревом бассейна (ВЫКЛЮЧЕН/АВТОМАТ)


Органы индикации шкафов управления бассейном
Органы индикации шкафов PoolMaster 10

1 - Регулятор температуры воды в бассейне (ECD1)

2 - Таймер реального времени (ETC1)

3 - Регулятор уровня в переливной емкости (ELV-POOL)

4 - Контроль датчиков протечки (ELV1)


Органы индикации шкафов
Регулятор температуры воды в бассейне (ECD1)
Индикация Описание
Индикация Индикатор текущей температуры воды
Индикация Индикатор заданной температуры воды
Индикация Индикатор включения нагревательных элементов

Органы индикации шкафов

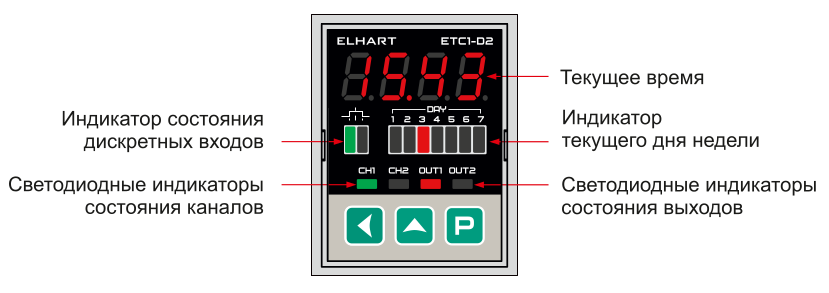

Таймер реального времени (ETC1)
Индикация Описание
Текущее время Текущее время. В рабочем режиме на дисплее прибора отображается текущее время.
Индикация текущего дня недели Индикация текущего дня недели. Горит красным, если на текущий день запрограммированы шаги. Горит зеленым, если на текущий день ничего не запрограммировано.
Индикация состояния канала Индикация состояния канала. Горит зеленым, если для данного канала на текущую дату запрограммированы шаги.
Индикация состояния выхода Индикация состояния выхода фильтрационного насоса.
Индикация состояния выхода включения подсветки Индикация состояния выхода включения подсветки.
Индикация состояния дискретного входа Индикация состояния дискретного входа. Первый индикатор горит зеленым, если дискретный вход 1 активен. Второй индикатор горит зеленым, если дискретный вход 2 неактивен.

Органы индикации шкафов
Регулятор уровня в переливной емкости (ELV-POOL)
Индикация Описание
Индикатор состояние входа Сухой ход Индикатор состояние входа "Сухой ход"
Индикатор нижнего рабочего уровня Индикатор нижнего рабочего уровня
Индикатор верхнего рабочего уровня Индикатор верхнего рабочего уровня
Индикатор перелива Индикатор перелива
Индикатор работы клапана долива Индикатор работы клапана долива
Индикация работы фильтрационного насоса Индикация работы фильтрационного насоса
Индикатор работы дренажного насоса Индикатор работы дренажного насоса

Органы индикации шкафов
Контроль датчиков протечки (ELV1)
Индикация Описание
Протечка переливной емкости Протечка переливной емкости
Протечка в насосной Протечка в насосной

Информация для заказа шкафов управления бассейном PoolMaster 10

PoolMaster 10 - -
Наличие силовой части
Без силовых контактов (выходы — реле) 0
Силовая часть — 1×220 В 1
Силовая часть — 3×380 В 3
Способ нагрева воды
Электрический (ТЭН) 0
Теплообменник (насос+клапан) 1
Дополнительные опции
Без опций -
