VPI-EU-MP1: Цифровые блоки управления для пневмоостровов

Блоки управления пневматическими островами являются частью пневмоостровов и предназначены для удобной интеграции пневмоостровов во внешнюю систему управления. Блоки управления подразделяют на цифровые (для интеграции в промышленную сеть по тому или иному протоколу обмена данными) и дискретные (управляются подачей электрических сигналов =24 В от ПЛК, модуля вывода сигналов, релейной схемы или аналогичного оборудования).

В линейке блоков управления пневмоостровами VALMA представлены следующие модели:

• VPI-EU-MP1: цифровой блок управления, протоколы Profinet, EtherNet/IP, EtherCAT
• VPI-EU-S25: дискретный блок управления, =24 В (PNP/NPN), разъем Sub-D 25 pin

VPI-EU-MP1: цифровой блок управления, протоколы Profinet, EtherNet/IP, EtherCAT

Блок управления VPI-EU-MP1 позволяет интегрировать пневмоостров в промышленную сеть, работающую с любым из следующих протоколов управления: EtherNet/IP, Profinet, EtherCAT. Это позволяет легко подключать пневмоостров к ПЛК различных изготовителей и упрощает его интеграцию в системы управления, построенные на основе различных протоколов обмена информацией.

Блок управления VPI-EU-MP1 позволяет передавать команды включения и выключения распределительных клапанов на пневмоострове, а также контролировать состояние катушек. Данный блок управления позволяет устанавливать на один пневмоостров до 48 распределительных клапанов с одной катушкой управления или до 24 распределительных клапанов с двумя катушками.

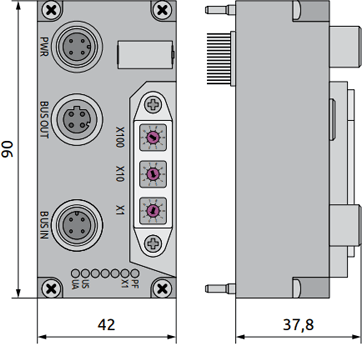

Выбор протокола управления (EtherNet/IP, Profinet или EtherCAT) осуществляется с помощью круговых DIP-переключателей, расположенных на лицевой панели блока управления.

Код DIP-переключателей Х100, Х10, Х1
для переключения между протоколами

Х100	Х10	Х1	Протокол связи	LED индикация (PT) на лицевой панели блока
0-2	0-9	0-9	Ethernet/IP	Зеленый (светится)
3	0	0	Profinet	Оранжевый (светится)
4	0	0	EtherCAT	Синий (светится)

Для переключения протоколов связи необходимо:

1. Отключить напряжение питания блока управления.
2. При отключенном питании блока VPI-EU-MP1 шлицевой отверткой вращая DIP-переключатели набрать код 900.
3. Включить питание блока управления подождать не менее 5 секунд, либо пока не засветится индикатор PT на лицевой панели блока управления.
4. Отключить питание блока VPI-EU-MP1. Вращая DIP-переключатели ввести значения Х100=..., Х10=..., Х1=... для используемого прокола.
   • Для протокола Ethernet/IP код, введенный DIP-переключателями соответствует последним трем цифрам IP-адреса 192.168.1.Х100 Х10 Х1 (например, для IP-адреса устройства 192.168.1.123 Х100=1, Х10=2, Х1=3);
   • Для протокола Profinet набрать код 300;
   • Для протокола EtherCAT набрать код 400.
5. Включить питание блока управления, LED-индикатор PT засветится соответствующим выбранному протоколу цветом.
6. Настройка блока управления пневмоостровом для подключения к ПЛК закончена. Теперь можно соединить блок управления и ПЛК кабелем связи и перейти к настройке соединения в среде ПЛК.
