VPI-EU-Sxx: Дискретные блоки управления для пневмоостровов (без протоколов обмена)
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| VALMA-VPI-EU. РЭ (Блок управления пневмоостровом) | Руководство по эксплуатации | 3 MB | |
| Информационное письмо - Пневмоостров VPI | Письмо | 236 KB |
Описание блоков управления пневмоостровами VALMA серии VPI-EU
Блоки управления пневматическими островами являются частью пневмоостровов и предназначены для удобной интеграции пневмоостровов во внешнюю систему управления. Блоки управления подразделяют на цифровые (для интеграции в промышленную сеть по тому или иному протоколу обмена данными) и дискретные (управляются подачей электрических сигналов =24 В от ПЛК, модуля вывода сигналов, релейной схемы или аналогичного оборудования).
В линейке блоков управления пневмоостровами VALMA представлены следующие модели:
- VPI-EU-MP1: цифровой блок управления, протоколы Profinet, EtherNet/IP, EtherCAT
- VPI-EU-PB: цифровой блок управления, протокол Profibus
- VPI-EU-MR: цифровой блок управления, протокол Modbus-RTU
- VPI-EU-S25: дискретный блок управления, =24 В (PNP/NPN), разъем Sub-D 25 pin
- VPI-EU-S44: дискретный блок управления, =24 В (PNP/NPN), разъем Sub-D 44 pin
Дискретные блоки управления, =24 В (PNP/NPN), разъем Sub-D
Имеется два типа дискретных блоков управления:
- VPI-EU-S25 — макс. 24 катушки, разъем Sub-D 25 pin
- VPI-EU-S44 — макс. 42 катушки, разъем Sub-D 44 pin
Эти блоки управления предназначены для включения/выключения катушек распределительных клапанов, установленных на пневмоострове, путем подачи дискретных сигналов =24 В на блок управления. Подключение к блоку управления осуществляется через стандартный разъем Sub-D (вилка).
Дискретные блоки управления поддерживает сигналы как PNP, так и NPN типа, что позволяет использовать его с различными ПЛК и упрощает интеграцию в уже имеющиеся системы управления, поскольку позволяет осуществлять установку без изменения схемы подключения. При этом все распределительные клапаны в рамках одного пневмоострова должны иметь один тип управления: PNP или NPN.
Подключение блока управления к ПЛК удобно осуществлять с помощью специальных кабелей с разъемом Sub-D (розетка). Эти кабели специально разработаны для подключения к дискретным блокам управления пневмоостровами и имеет высокую степень защиты, а отвод кабеля под углом 45° повышает удобство монтажа пневмоострова в шкафах управления.
Технические характеристики блоков управления пневматического острова VPI-EU-Sxx
| Модификация | VPI-EU-S25 | VPI-EU-S44 |
|---|---|---|
| Напряжение питания | =24 В | |
| Интерфейс управления | дискретные сигналы PNP или NPN типа (одинаковые в рамках одного пневмоострова) |
|
| Тип разъема | Sub-D 25 pin вилка | Sub-D 44 pin вилка |
| Максимальное количество клапанов с одной катушкой | 24 | 48 |
| Максимальное количество клапанов с двумя катушками | 12 | 18 |
| Степень защиты | IP67 | |
| Рабочая температура | -5…+50 °С | |
Схемы подключения блоков управления серии VPI-EU-Sxx
Блок управления для пневмоострова VPI-EU-S25
| № контакта |
Количество монтажных мест | |||||||
|---|---|---|---|---|---|---|---|---|
| 4…12 мест от 4 до 12 мест для пневмораспределителей с 1 или 2 катушками |
16 мест 1…8 места: 1 или 2 катушки 9…16 места: 1 катушка |
20 мест 1…4 места: 1 или 2 катушки 5…20 места: 1 катушка |
24 места 24 места для пневмораспределителей с 1 катушкой |
|||||
| Посадочное место | Контакт катушки | Посадочное место | Контакт катушки | Посадочное место | Контакт катушки | Посадочное место | Контакт катушки | |
| 1 | 1 | 14 | 1 | 14 | 1 | 14 | 1 | 14 |
| 2 | 12 | 12 | 12 | 24 | 14 | |||
| 3 | 2 | 14 | 2 | 14 | 2 | 14 | 2 | 14 |
| 4 | 12 | 12 | 12 | 23 | 14 | |||
| 5 | 3 | 14 | 3 | 14 | 3 | 14 | 3 | 14 |
| 6 | 12 | 12 | 12 | 22 | 14 | |||
| 7 | 4 | 14 | 4 | 14 | 4 | 14 | 4 | 14 |
| 8 | 12 | 12 | 12 | 21 | 14 | |||
| 9 | 5 | 14 | 5 | 14 | 5 | 14 | 5 | 14 |
| 10 | 12 | 12 | 20 | 14 | 20 | 14 | ||
| 11 | 6 | 14 | 6 | 14 | 6 | 14 | 6 | 14 |
| 12 | 12 | 12 | 19 | 14 | 19 | 14 | ||
| 13 | 7 | 14 | 7 | 14 | 7 | 14 | 7 | 14 |
| 14 | 12 | 12 | 18 | 14 | 18 | 14 | ||
| 15 | 8 | 14 | 8 | 14 | 8 | 14 | 8 | 14 |
| 16 | 12 | 12 | 17 | 14 | 17 | 14 | ||
| 17 | 9 | 14 | 9 | 14 | 9 | 14 | 9 | 14 |
| 18 | 12 | 16 | 14 | 16 | 14 | 16 | 14 | |
| 19 | 10 | 14 | 10 | 14 | 10 | 14 | 10 | 14 |
| 20 | 12 | 15 | 14 | 15 | 14 | 15 | 14 | |
| 21 | 11 | 14 | 11 | 14 | 11 | 14 | 11 | 14 |
| 22 | 12 | 14 | 14 | 14 | 14 | 14 | 14 | |
| 23 | 12 | 14 | 12 | 14 | 12 | 14 | 12 | 14 |
| 24 | 12 | 13 | 14 | 13 | 14 | 13 | 14 | |
| 25 | Общий (COM) | Общий (COM) | Общий (COM) | Общий (COM) | ||||

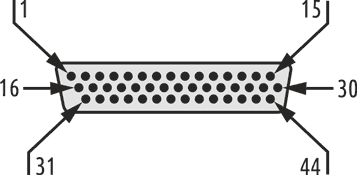

Блок управления для пневмоострова VPI-EU-S44
| № контакта |
Посадочное место | Контакт катушки |
|---|---|---|
| 1 | 1 | 14 |
| 2 | 12 | |
| 3 | 2 | 14 |
| 4 | 12 | |
| 5 | 3 | 14 |
| 6 | 12 | |
| 7 | 4 | 14 |
| 8 | 12 | |
| 9 | 5 | 14 |
| 10 | 12 | |
| 11 | 6 | 14 |
| 12 | 12 | |
| 13 | 7 | 14 |
| 14 | 12 | |
| 15 | 8 | 14 |
| 16 | 12 | |
| 17 | 9 | 14 |
| 18 | 12 | |
| 19 | 10 | 14 |
| 20 | 12 | |
| 21 | 11 | 14 |
| 22 | 12 | |
| 23 | 12 | 14 |
| 24 | 12 | |
| 25 | 13 | 14 |
| 26 | 12 | |
| 27 | 14 | 14 |
| 28 | 12 | |
| 29 | 15 | 14 |
| 30 | 12 | |
| 31 | 16 | 14 |
| 32 | 12 | |
| 33 | 17 | 14 |
| 34 | 12 | |
| 35 | 18 | 14 |
| 36 | 12 | |
| 37 | 19 | 14 |
| 38 | 20 | 14 |
| 39 | 21 | 14 |
| 40 | 22 | 14 |
| 41 | 23 | 14 |
| 42 | 24 | 14 |
| 43 | Общий (COM) | |
| 44 | Общий (COM) | |
Габаритные размеры блоков управления серии VPI-EU-Sxx
Информация для заказа блоков управления серии VPI-EU-Sxx
| VPI-EU-S | |
|---|---|
| Тип блока управления | |
| Без протокола обмена, разъем Sub-D 25 pin | 25 |
| Без протокола обмена, разъем Sub-D 44 pin | 44 |
Пример: VPI-EU-S44
