Магнитные датчики
Документация и ПО
Наименование | Тип документа | Размер | Тип файла |
---|---|---|---|
Пневматическое оборудование VESTA AUTOMATION | Каталог | 13 MB |
Описание магнитных датчиков положения для пневмоцилиндров
Магнитные датчики VESTA используются для определения положения поршня пневмоцилиндра. Датчики могут быть установлены в стандартный Т-паз пневматических цилиндров серий NWT, NSK, HPSK или же закреплены на цилиндрах DVM с помощью специального монтажного комплекта FFS 01 VN. Магнитные датчики VESTA также могут быть использованы совместно с другими пневматическими цилиндрами, однако, обязательным условием работоспособности датчиков является наличие магнитного кольца на поршне пневмоцилиндров.
Магнитные датчики VESTA имеют двухточечное крепление, которое обеспечивает надежную фиксацию на пневмоцилидре, и специальный хвостовик из полупрозрачного пластика, благодаря которому светодиод индикации срабатывания датчика хорошо видно с любой стороны.
Технические характеристики магнитных датчиков положения для пневмоцилиндров
Артикул | Напряжение питания | Ток нагрузки | Максимальная коммутируемая мощность | Класс защиты | Рабочая температура | Время вкл. | Время выкл. | Контактное сопротивление | Электрический ресурс | Функция контакта |
---|---|---|---|---|---|---|---|---|---|---|
VNPR2 | ~/=3…48 В | 100 мА | 6 ВА | IP67 | -20…+85 °С | 0,5 мс | 0,1 мс | 0,1 ∧ | 107 имп. | |
VNPE3 | =6…30 В | 200 мА | 4 ВА | IP67 | 0,8 мкс | 0,3 мкс | - | 109 имп. |
Габаритные размеры магнитных датчиков положения для пневмоцилиндров
![Габаритные размеры магнитных выключателей VSPR/VSPE, мм](https://kipservis.ru/vesta_automation/img/VSCR2_gabarity.jpg)

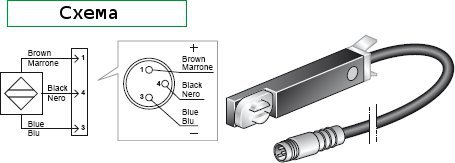

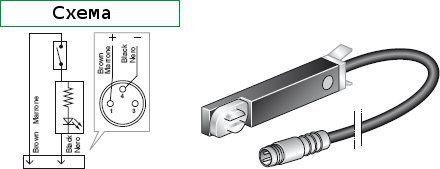

Схемы подключения магнитных датчиков положения для пневмоцилиндров
Магнитный датчик положения cостоит из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом.
Конструкция корпуса позволяет монтировать датчик в стандартный 8мм Т паз. Хвостовик датчика выполнен из прозрачного пластика что позволяет видеть индикацию при малых углах обзора.
![VNCR2 - подсоединение через разъем (Пружинная пластина)](https://kipservis.ru/vesta_automation/img/2_chem.jpg)
![VPE3 - подсоединение напрямую через 3-полюсной кабель (Электрический (PNP)](https://kipservis.ru/vesta_automation/img/4_chem.jpg)
Монтаж магнитных датчиков положения для пневмоцилиндров
![Монтаж магнитных датчиков на пневмоцилиндр NWT](https://kipservis.ru/vesta_automation/img/montaj_nwt.png)
![<b>Универсальное устройство для монтажа датчиков на цилиндры
ISO 6432 </b>(подходит для всех диаметров цилиндров DVM)](https://kipservis.ru/vesta_automation/img/montaj_dvm2.png)
(подходит для всех диаметров цилиндров DVM)
![Монтаж магнитных датчиков на пневмоцилиндр DVM](https://kipservis.ru/vesta_automation/img/montaj_dvm.png)
![Монтаж магнитных датчиков на пневмоцилиндр HPSK](https://kipservis.ru/vesta_automation/img/montaj_hpsk.png)
