КОНТУР-С1…С4: расширенная версия шкафов управления ИТП

Наименование Наличие Цена с НДС
КОНТУР-С1 (M2)  ШУ ИТП Схема 1 (1хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 6А;пит. ~220В;500х500х210мм; RS-485/Ethernet)
 В пути 189 000 Купить
КОНТУР-С2 (M2)  ШУ ИТП Схема 2 (1хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 1хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 8А;пит. ~220В;600х600х210мм; RS-485/Ethernet)
 Под заказ 227 745 Купить
КОНТУР-С3 (M2)  ШУ ИТП Схема 3 (2хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 1хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 2хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 8А;пит. ~220В;600х600х210мм; RS-485/Ethernet)
 В наличии 231 053 Купить
КОНТУР-С4 (M2)  ШУ ИТП Схема 4 (2хОТОП: клапан Б/М или 0...10В, 2 насоса с АВР+СХ; 2хГВС: клапан Б/М или 0...10В,2 насоса с АВР+СХ; 2хПОДПИТКА:2 насоса с АВР+СХ; 50М/pt100/pt1000;выходы реле 8А;пит. ~220В;600х600х210мм; RS-485/Ethernet)
 В наличии 254 363 Купить

Предназначен для круглогодичного автоматического управления индивидуальным тепловым пунктом.

Постоянный интеллектуальный контроль температурных режимов, управление насосными группами и удаленный мониторинг позволяют значительно снизить затраты на обслуживание и монтаж ИТП, а также повысить надежность системы.

В зависимости от модификации, шкафы управления ИТП позволяют автоматизировать до 2-х контуров ГВС и до 2-х контуров отопления, а также до 2-х групп подпиточных насосов.

Перечень сопутствующего оборудования для ШУ ИТП КОНТУР

Артикул Описание Кол-во
КОНТУР С1(М2) Схема 1
ТСП-Н Pt100 со штуцером Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) 4
ТСП-Н Pt100 наружные Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) 1
РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА 1
РДД-2Р-0,2МПа-G1/4 Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А 3
КОНТУР С2(М2) Схема 2
ТСП-Н Pt100 со штуцером Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) 5
ТСП-Н Pt100 наружные Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) 1
РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА 1
РДД-2Р-0,2МПа-G1/4 Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А 4
КОНТУР С3(М2) Схема 3
ТСП-Н Pt100 со штуцером Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) 5
ТСП-Н Pt100 наружные Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) 1
РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА 2
РДД-2Р-0,2МПа-G1/4 Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А 5
КОНТУР С4(М2) Схема 4
ТСП-Н Pt100 со штуцером Термопреобразователь ТСП-Н (Pt100, d = 8 мм, М20×1,5 (-50…+180 °С) 6
ТСП-Н Pt100 наружные Термопреобразователь для воздуха (L = 60 мм, (-50…+180 °С) 1
РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА 2
РДД-2Р-0,2МПа-G1/4 Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А 6

Функциональные особенности шкафов управления для ИТП КОНТУР

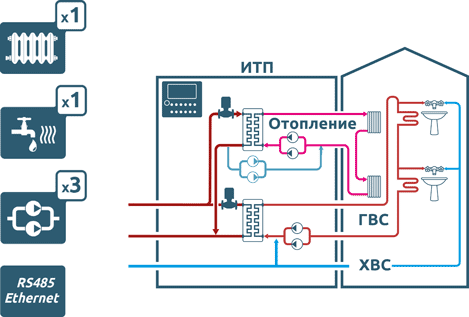

КОНТУР-С1
1 контур отопления, 1 контур ГВС

КОНТУР-С1 - 1 контур отопления, 1 контур ГВС К

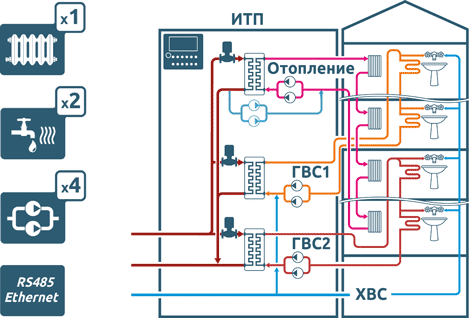

КОНТУР-С2
1 контура отопления, 2 контура ГВС

КОНТУР-С3 - 2 контура отопления, 1 контур ГВС

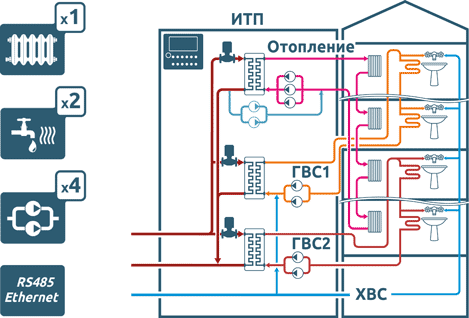

КОНТУР-С2.1
1 контур отопления, 2 контура ГВС

КОНТУР-С2 - 1 контур отопления, 2 контура ГВС

КОНТУР-С3
2 контура отопления, 1 контур ГВС

КОНТУР-С3 - 2 контура отопления, 1 контур ГВС

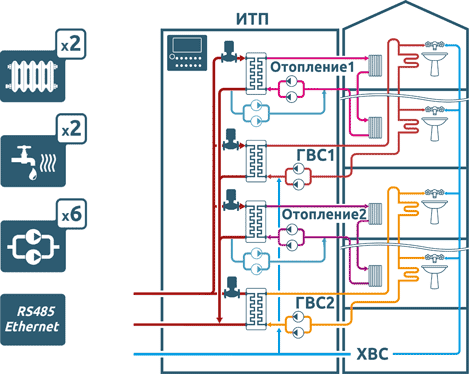

КОНТУР-С4
2 контура отопления, 2 контура ГВС

КОНТУР-С4 - 2 контура отопления, 2 контура ГВС

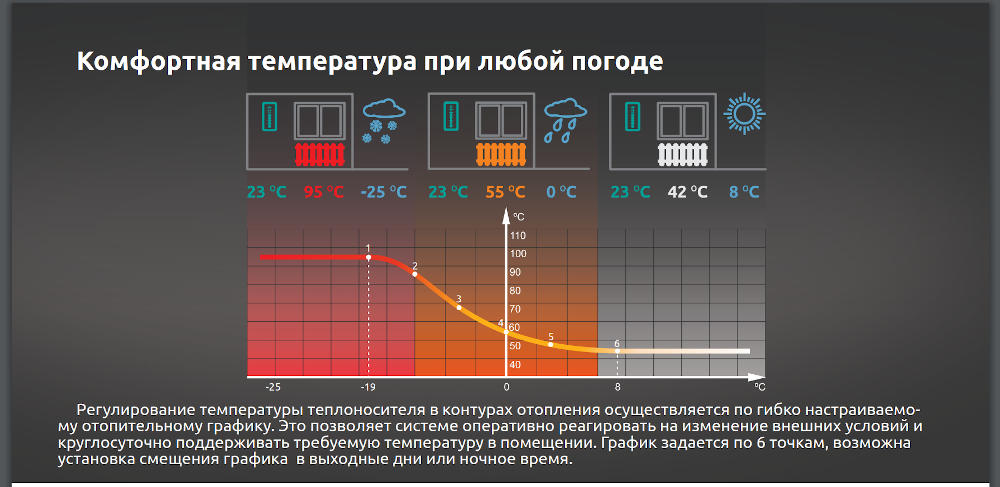

Комфортная температура при любой погоде

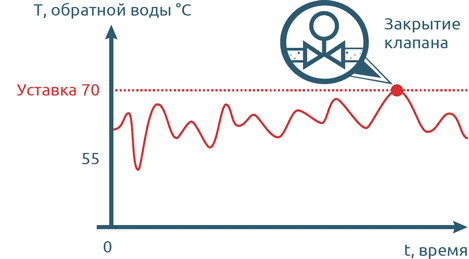

Защита от превышения температуры обратной воды

Защита от превышения температуры обратной воды

Шкаф управления ИТП позволяет контролировать температуру обратной воды по заданному графику. В случае превышения уставки клапан автоматически начнет закрываться, пока температура не упадет ниже требуемого значения.

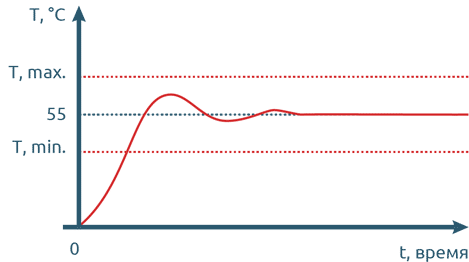

Стабильная подача горячей воды

Стабильная подача горячей воды

Регулирование температуры в контуре ГВС произ- водится по ПИД-закону. Вне зависимости от текущего потребления горячей воды ее температура будет оставаться на одном уровне. При выходе температуры отопления или ГВС за заданный диапазон оператор увидит предупредительное сообщение.

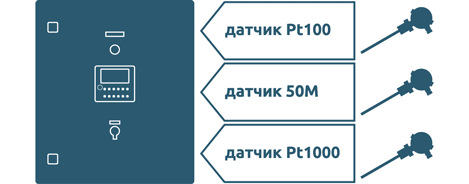

Универсальные входы для датчиков температуры (50М, Pt-100, Pt-1000)

Универсальные входы

Поддержка трех наиболее распространенных типов термодатчиков упрощает процесс интеграции шкафа управления при модернизации ИТП.

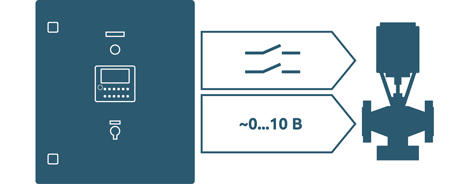

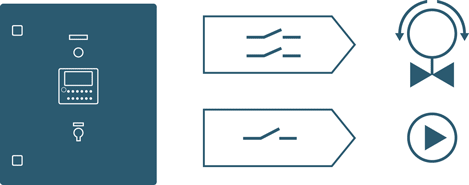

Универсальное управление клапанами

Универсальное управление клапанами

Для регулирования степени открытия клапанов одновременно предусмотрены как релейные выходы с трехпозиционным принципом управления («Больше-Меньше»), так и аналоговые выходы 0…10 В.


Встроенный блок питания для клапанов

При использовании клапанов с питанием постоянным напряжением 24 В возможно использование встроенного в шкаф блока питания при условии, что нагрузка не превысит 30 Вт. В случае превышения потребляемой мощности, например при коротком замыкании, блок питания безопасно отключится.

Управление группой насосов

При управлении насосной группой, состоящей из двух насосов, предусмотрено чередование их по времени для обеспечения равномерного износа. Также предусмотрена функция АВР насосов, т.е. при аварии одного из насосов в группе производится автоматический запуск другого.

Режим чередования
Режим чередования

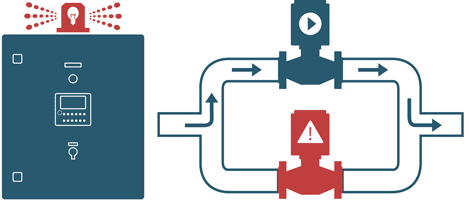

Включение насоса при аварии
Включение насоса при аварии

Защита от сухого хода всех групп насосов

Для каждой насосной группы предусмотрено подключение реле сухого хода с целью защиты насосов. При пропадании воды соответствующая группа насосов будет остановлена, оператор увидит предупредительное сообщение. При восстановлении водоснабжения работа насосов продолжится автоматически.

Реле сухого входа замкнуто
Реле сухого входа замкнуто: насос работает
Реле сухого входа разомкнуто
Реле сухого входа разомкнуто: насос остановлен

Работа с различными типами дискретных датчиков

Возможно подключение датчика низкого давления в системе отопления и датчиков сухого хода с НО или НЗ контактами. Дополнительно предусмотрены настройки дребезга срабатывания датчиков аварии, а также времени стабилизации показаний после пуска.

Использование дискретных датчиков
Использование дискретных датчиков
Использование реле протока
Использование реле протока

Защита от прорыва трубопровода

Защита от прорыва трубопровода

В случае, если насосы подпитки непрерывно работают больше заданного времени, контроллер анализирует это как аварийную ситуацию и отключает насосы.

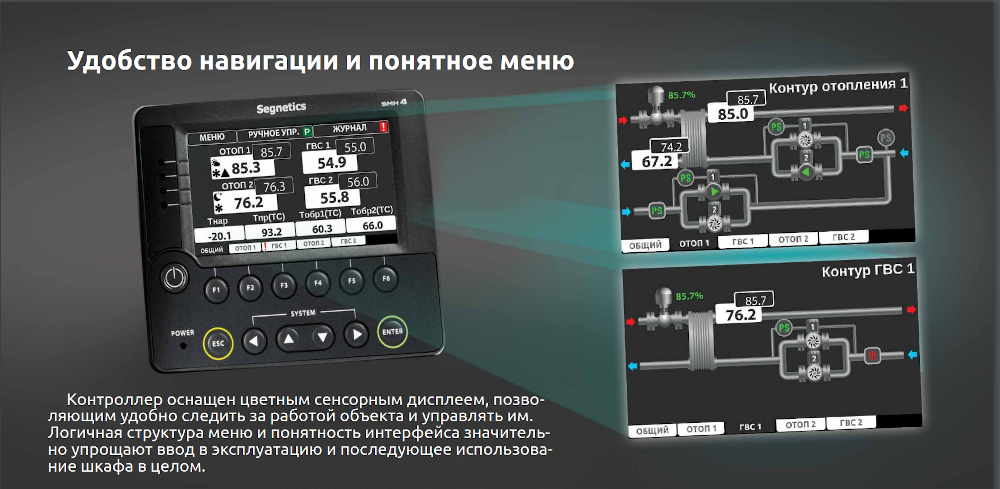

Удобное меню

Бесперебойная работа и журнал аварий

Контроль аварий датчиков и отклонения измеренных значений от уставок, а также наличие функции АВР для насосов позволяют обеспечить надежное и безопасное управление тепловым пунктом.

При возникновении любой аварии (обрыв датчика, сухой ход, выход температуры за заданные пределы и т. д.) на экран выводится сообщение о характере аварии и времени ее возникновения. Все аварии автоматически заносятся в энергонезависимый журнал и сохраняются при выключении питания шкафа.

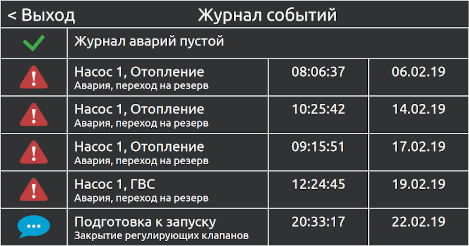

Сигнализация аварий Журнал аварий

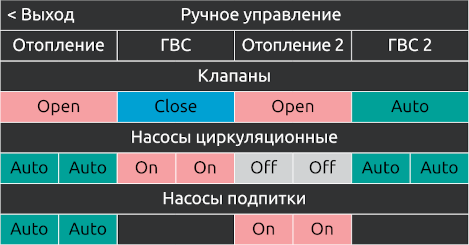

Режим ручного управления

При необходимости любое исполнительное устройство (насос или клапан) может быть запущено или остановлено в обход алгоритмов автоматического управления. Данная функция удобна при вводе в эксплуатацию, для обслуживания или замены оборудования.

Технические характеристики шкафов управления для ИТП КОНТУР

КОНТУР - С1 С2 С2.1 С3 С4
Общие сведения
Номинальное напряжение питания, В ~230
Допустимый диапазон напряжения питания, В ~85...264
Номинальная частота питающего напряжения, Гц 50
Допустимый диапазон частоты питающего напряжения, Гц 47...63
Номинальный потребляемый ток, А 0,7
Характеристики управляющих сигналов
Интерфейс связи RS-485, Ethernet
Аналоговые входы
Количество аналоговых входов, шт. 6 7 7 7 8
Тип подключаемого датчика 50М, Pt100, Pt1000
Дискретные входы
Количество дискретных входов, шт. 11 13 13 13 13
Тип подключаемого датчика «сухой контакт»
Аналоговые выходы
Количество аналоговых выходов, шт 2 3 3 3 4
Тип аналоговых выходов 0…10 В
Дискретные выходы
Тип дискретных выходов «сухой контакт», 6А «сухой контакт», 8 А
«Больше»/»Меньше»
Количество выходов типа «сухой контакт», шт. 7 9 10 11 13
Количество выходов типа «Больше»/»Меньше», шт 2 3 3 3 4
Характеристики кабелей подключения
Сечение жил вводного кабеля силовой цепи, мм 2 1,5…2,5 (рекомендуемое)
Сечение жил кабеля управляющих цепей, мм 2 0,5…2,5 (рекомендуемое)
Условия эксплуатации
Класс защиты IP54
Температура окружающей среды 0…+55 °С
Относительная влажность до 90% (без образования конденсата)
Помещение Без агрессивных веществ и токопроводящих частиц

Сравнительная таблица шкафов КОНТУР-С1, С2, С3, С4

КОНТУР - С1 С2 С2.1 С3 С4
Отопление
Количество контуров 1 1 1 2 2
Управление клапанами "Больше"/"Меньше"
Управление клапанами 0…10 В
График отопления по шести точкам для каждого контура
График температуры обратной воды по шести точкам для каждого контура
Защита от превышения температуры обратной воды
Сдвиг графиков отопления в ночное время
Сдвиг графиков отопления в выходные дни
Автоматическое отключение отопления в летнем режиме
Выбор регулируемого параметра для контура отопления: Тпр., Тобр, Т
Сигнализация о выходе температуры в контуре за заданные границы
Горячее водоснабжение (ГВС)
Количество контуров 1 1 2 1 2
Управление клапанами "Больше"/"Меньше"
Управление клапанами 0…10 В
Поддержание заданной уставки для каждого контура
Сигнализация о выходе температуры в контуре за заданные границы
Отключение регулирования температуры при аварии обоих насосов
Насосные группы
Количество насосных групп отопления 1 1 1 2 2
Количество насосных групп ГВС 1 2 2 1 2
Количество насосных групп подпитки 1 1 1 2 2
Работа с одним или двумя насосами в группе
Работа с тремя насосами в группе отопления
Чередование рабочего насоса для равномерного износа
Аварийный ввод резерва в случае выхода насоса из строя
Защита от "сухого хода" для всех насосных групп
Выбор типа датчика сухого хода (НО/НЗ)
Отключение насосов при превышении температуры в контуре
(для насосов ГВС)
Контроль максимального времени непрерывной работы насосов
(для насосов подпитки)
Датчики температуры
Универсальные входы (50М, pt100, pt1000)
Внешние аварийные сигналы
Количество внешних аварийных входов 4 4 2 2
Журнал аварий
Сохранение аварийных сообщений в энергонезависимой памяти
с фиксацией времени возникновения аварии (до 200 сообщений)
Диспетчеризация
RS-485 (Modbus RTU)
Ethernet (Modbus TCP)

Габаритные и установочные размеры ШУ КОНТУР

Основные размеры ШУ КОНТУР
Габаритные размеры шкафов КОНТУР, мм
Типоразмер Модификация ШУ W H D A B Масса, кг
1 КОНТУР-С1 (М2) 500 500 210 446 530 21
2 КОНТУР-С2 (М2) 600 600 210 546 630 27
2 КОНТУР-С2.1 (М2) 600 600 210 546 630 27
2 КОНТУР-С3 (М2) 600 600 210 546 630 27,5
2 КОНТУР-С4 (М2) 600 600 210 546 630 28

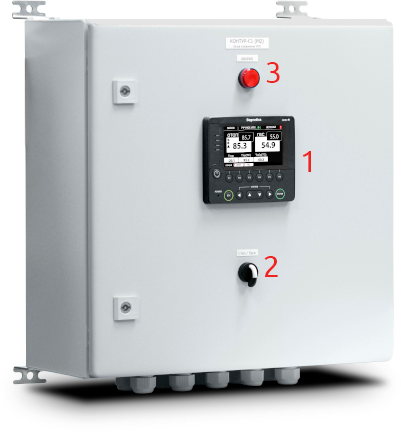

Основные органы управления и индикации шкафа КОНТУР

Органы управления и индикации управляющего шкафа КОНТУР

Основные органы управления и индикации шкафа КОНТУР:

  • 1 - управляющий контроллер: основной орган управления ШУ серии КОНТУР;
  • 2 - поворотный тумблер для переключения режимов работы «Стоп» и «Пуск»;
  • 3 - лампа аварийной сигнализации.

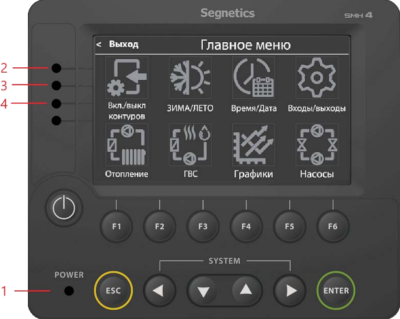

Лицевая панель управляющего контроллера
Лицевая панель управляющего контроллера

Контроллер оснащен сенсорным экраном, светодиодными индикаторами и механическими кнопками, представленными в таблице

Кнопка Название Описание
Кнопка лицевой панели управляющего контроллера
Функциональные кнопки F1…F6 Служат для переключения между экранами отображения
Кнопка лицевой панели управляющего контроллера
Кнопка «ESC» Возврат в Общий экран или предыдущий экран отображения
Кнопка лицевой панели управляющего контроллера
Кнопка «ENTER» Подтверждение ввода
Кнопка лицевой панели управляющего контроллера
Кнопки "Вверх",
"Вниз", "Влево",
"Вправо"
Навигация

Описание светодиодов управляющего контроллера

Обозначение Назначение
1 светодиод «POWER»
горит зеленым цветом, когда на контроллер подано питание
2 миганием красного цвета сигнализирует об аварии
3 горит зеленым цветом, когда контроллер находится в режиме «Пуск»
4 миганием зеленого цвета сигнализирует о предпусковом закрытии регулирующих клапанов

Обозначение при заказе шкафа управления КОНТУР

КОНТУР- (М2)
Схема
Схема 1: 1 контур отопления, 1 ГВС, 3 насосных группы; RS-485, Ethernet С1
Схема 2: 1 контур отопления, 2 ГВС, 4 насосных группы; RS-485, Ethernet С2
Схема 2.1: 1 контур отопления, 2 ГВС, 4 насосных группы; RS-485, Ethernet С2.1
Схема 3: 2 контура отопления, 1 ГВС, 5 насосных групп; RS-485, Ethernet С3
Схема 4: 2 контура отопления, 2 ГВС, 6 насосных групп; RS-485, Ethernet С4

Пример: КОНТУР-С2.1 (M2)

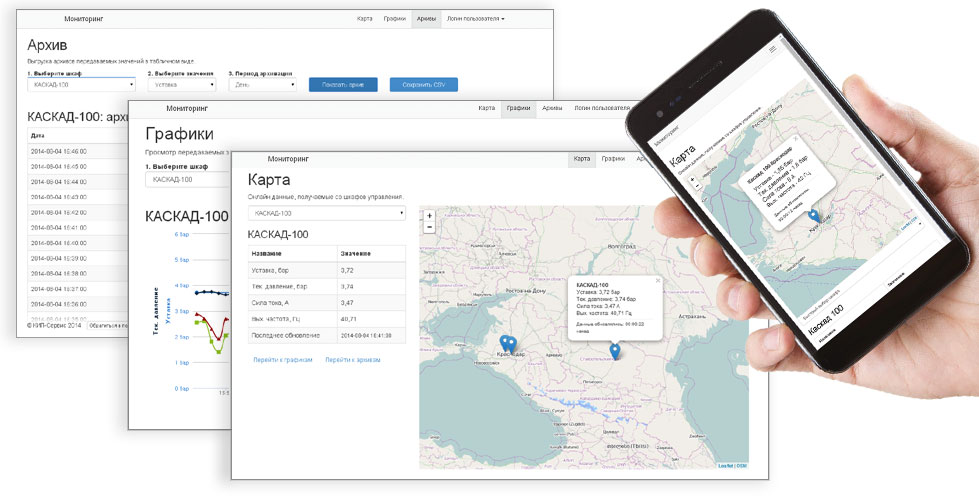

Удаленный доступ к шкафу управления КОНТУР

Онлайнскан — система бесплатного облачного хранилища данных для удаленного мониторинга шкафов управления.

Подключите ваш ШУ к системе onlinescan в несколько кликов и следите за показаниями оборудования в реальном времени, с любого устройства и в любой точке мира.

Удобно! Бесплатно! Бессрочно!

Нам очень важно предлагать на рынке уникальную продукцию исключительного качества, поэтому наши шкафы автоматики по умолчанию оснащены системой удаленного доступа к данным. Не требуется никакого дополнительного оборудования, для начала работы Вам понадобится лишь sim-карта со статичным IP-адресом и простая регистрация на сайте onlinescan.ru.


При добавлении оборудования в систему удаленного мониторинга Вам станут доступны следующие функции:

  • простота использования через свой личный кабинет;
  • возможность круглосуточного доступа из любой точки мира;
  • добавление новых объектов в один клик;
  • интерактивная карта с нанесенными на ней объектами;
  • возможность просмотра оперативных данных состояния объекта в реальном времени;
  • бесплатное пользование WEB-хранилищем данных;
  • мгновенный доступ к архивам данных за заданный период;
  • возможность скачивания архивов в формате .csv для дальнейшего анализа данных;
  • возможность просмотра данных в виде графиков за заданный период.
