Преобразователь частоты для насосов и вентиляторов серии VFD‑СP

Delta Electronics
Управление насосами Каскадное управление насосами
Часы и календарь Часы и календарь
Русский интерфейс Русский интерфейс
ПИД по давлению ПИД-регулирование по давлению
Наименование Наличие Цена с НДС
VFD022CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 2,2кВт, 5,5А легкий режим/4А нормальный режим, 380V)
 В наличии 47 077 Купить
VFD037CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 3,7кВт, 8,5А легкий режим/6А нормальный режим, 380V)
 В наличии 50 215 Купить
VFD055CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 5,5кВт, 13А легкий режим/10,5А нормальный режим, 380V)
 В наличии 64 443 Купить
VFD075CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 7,5кВт, 18А легкий режим/12А нормальный режим, 380V)
 В наличии 68 418 Купить
VFD110CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 11кВт, 24А легкий режим/18А нормальный режим, 380V)
 В наличии 87 249 Купить
VFD150CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 15кВт, 32А легкий режим/24А нормальный режим, 380V)
 В наличии 102 628 Купить
VFD185CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 18,5кВт, 38А легкий режим/32А нормальный режим, 380V)
 В наличии 128 258 Купить
VFD220CP43A-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 22кВт, 45А легкий режим/38А нормальный режим, 380V)
 В наличии 148 868 Купить
VFD300CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 30кВт, 60А легкий режим/45А нормальный режим, 380V)
 В наличии 175 126 Купить
VFD370CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 37кВт, 73А легкий режим/60А нормальный режим, 380V)
 В наличии 214 148 Купить
VFD750CP43B-21 Преобразователь частоты для насосов и вентиляторов CP2000 ( 75кВт, 150А легкий режим/110А нормальный режим, 380V)
 В пути 339 581 Купить
EMC-R6АА Плата расширения релейных выходов для VFD-С/СP (6 э/м реле, 5А/220B)
 В наличии 6 277 Купить
СМС-DN01 Плата расширения DeviceNet для VFD-С/СP
 В наличии 18 412 Купить
1K-ETHC5F-001G Кабель Industrial Ethernet для пульта KPC-CC01 (C2000/CP2000), длина 1 м
 В наличии 1 796 Купить
1K-ETHC5F-003G Кабель Industrial Ethernet для пульта KPC-CC01 (C2000/CP2000), длина 3 м
 В наличии 2 888 Купить

ДЛЯ НАСОСОВ, ВЕНТИЛЯТОРОВ И HVAC

Диапазон мощностей: 3 фазы – 380 В: 0.75~400 кВт

VFD-CP2000 – это специализированный ПЧ для насосов, вентиляторов и систем HVAC (теплоснабжение, вентиляция и конди­циони­рова­ние воздуха), холодильных установок и т. п.

Серия VFD-CP пришла на замену серии VFD-F, пополнила еще больший функционал для соответствия современным стандартам ПЧ. Меню новых преобразователей частоты полностью русифицированное, что облегчает настройку и управление.

Особенности частотного преобразователя Delta VFD‑СP2000

  • Управление двигателем: V/F, SVC.
  • Расширенный ПИД-регулятор, спящий режим.
  • Каскадное управление насосами (до 8 шт): периодическое чередование двигателей (по времени); Каскадное управление с переменным/постоянным мастером (ПИД); Чередование по времени + каскадное управление с переменным/постоянным мастером (ПИД).
  • Пожарный режим + байпас (от сети).
  • Подхват работающего двигателя (обеспечивает плавную работу с высокоинерциальными нагрузками и предотвращает возникновение аварий).
  • Функция поиска скорости (в случае кратковременного отключение питания обеспечивает продолжение работы двигателя без остановки, что снижает время перезапуска.
  • ПЛК (10 К шагов) + часы реального времени + календарь.
  • Бесплатное программное обеспечение для настройки (VFDSoft) и создания пользовательских экранов (LCD TPEditor).
  • Пульт управления с многострочным ЖК-дисплеем для простоты настройки и индикации параметров и состояния CAN, ПЛК, часы реального времени, журнал аварий.
  • Различные коммуникационные интерфейсы: встроенные ModBUS RTU (RS-485) и BACnet, расширения: CANopen, DeviceNet, Profibus, Ethernet/IP, Modbus TCP.
  • Модульная конструкция: съёмный вентилятор и клемник, платы расширения ввода/вывода и коммуникационные интерфейсы.
  • Электронные компоненты изолированны от радиатора, что снижает риск повреждения силовых элементов и выхода их из строя.
  • Возможность пропуска 3-х полос частот, на которых возможен механический резонанс привода.

Типовые примеры и настройки частотного преобразователя VFD‑CP

Управление погружным насосом

Управление погружным насосом, пример использования частотного преобразователя серии VFD-CP2000
Использования частотного преобразователя серии VFD-CP2000 на пример управление погружным насосом
  • Отсутствие ВН башни (экономия сотен тысяч рублей).
  • Стабильное заданное давление.
  • Долгий срок службы.
  • Экономия электроэнергии.
  • Возможность водоподготовки.
КАСКАД 100

Система поддержания давления

Схема 1 – Система поддержания давления

В данном режиме работает один насос в режиме поддержания давления.

Настройка VFD-СP в системах поддержания давления (ПИД-регулирование) для датчика давления с выходным сигналом 4…20 мА и диапазоном измерения 0…10 бар.

Система управления группой насосов, пример использования частотного преобразователя серии VFD-CP2000
Система управления группой насосов
  • Точное поддержание заданного давления по ПИД-закону регулирования.
  • Управление группой насосов по каскадной схеме или по схеме попеременной работы (основной / резервный).
  • Плавный пуск и остановка.
  • Экономия электроэнергии.
  • Функция АВР при авариях насосов.
КАСКАД 101

Чередование насосов по времени

Схема 2 - Чередование насосов по времени

В данном режиме в один момент времени работает только один насос в режиме поддержания давления. Переключение насосов производится по времени для равномерного износа.

Настройка VFD-СP в системах поддержания давления (ПИД-регулирование + чередование по времени двух насосов) для датчика давления с выходным сигналом 4…20 мА и диапазоном измерения 0…10 бар.


Чередование насосов по времени с АВР

Схема 3 - Чередование насосов по времени с АВР

В данном режиме в один момент времени работает только один насос для поддержания давления. Переключение насосов производится по времени для равномерного износа.

Кроме этого, схема предусматривает аварийный ввод резерва (АВР). Для этого используется реле давления, при помощи которого определяется выход насоса из строя. Если один из насосов выходит из строя, то второй насос продолжает работать постоянно. Сброс аварии производится переключением тумблера «Пуск» в положение «Стоп».

Настройка VFD-СP в системах поддержания давления (ПИД-регулирование + чередование по времени двух насосов с аварийным вводом резерва) для датчика давления с выходным сигналом 4…20 мА и диапазоном измерения 0…10 бар.


Каскадное управление насосами с поддержанием давления

Схема 4 - Каскадное управление насосами с поддержанием давления

В данном режиме частотный преобразователь регулирует обороты одного насоса с целью поддержания давления. В случае нехватки производительности одного насоса ПЧ подключает основной насос напрямую от сети и начинает регулировать обороты дополнительного насоса.

Настройка VFD-СP в системах поддержания давления (каскадный режим с двумя насосами с ПИД-регулированием). Для датчика давления с выходным сигналом 4…20ма и диапазоном измерения 0…10 бар.


Управление тремя насосами с поддержанием давления

Схема 5 - Управление тремя насосами

В данном режиме частотный преобразователь регулирует обороты одного насоса с целью поддержания давления. В случае нехватки производительности одного насоса ПЧ подключает основной насос напрямую от сети и начинает регулировать обороты дополнительного насоса, если нехватает производительности двух насосов, то подключается третий.

Настройка VFD-СP в системах поддержания давления (каскадный режим с тремя насосами с ПИД-регулированием). Для датчика давления с выходным сигналом 4…20ма и диапазоном измерения 0…10 бар.

Технические характеристики частотного преобразователя VFD-СP

Параметр Значение
Характеристики управления
Методы управления 1: V/F, 2: SVC
Пусковой элемент До 150% или выше на 0,5 Гц
Настройка V/f 4 точки V/F кривой, 2 вида зависимости мощности
Полоса пропускания 5 Гц (в векторном режиме до 40 Гц)
Ограничение момента Макс. 200 % номинального
Точность поддержания момента ±5 %
Макс. входная частота, Гц 0,01…600 Гц
Точность поддержания частоты Цифровое задание: ±0,01 % (при -10…40 °C); Аналоговое задание: ±0,1 %, (при 25 ±10 °C)
Разрешающая способность задания частоты Цифровое задание: 0.01 Гц. Аналоговое задание: 0.03 X макс. выходной частоты / 60 Гц (±12 бит)
Перегрузка Нормальный режим: 120 % от номинального тока в течении 1 минуты, 160 % в течение 3 сек.
Лёгкий режим: 110 % от номинального тока в течение 1 минуты, 130 % в течение 3 сек.
Сигнал задания 0…10 В, 4…20 мА, импульсный вход
Время разгона/замедления, сек 0.00…600.00 / 0.0…6000.0
Основные функции Управление моментом. Пропуск частот. Переключение режимов управления скоростью/моментом. Прямое управление подачей. Серворежим выхода в ноль. Контроль скорости. Фиксация перегрузки. Ограничение момента. 17 дискретных скоростей. Переключение набора уставок разгон/торможение. S-кривая разгона/торможения. 3-х проводное управление. Автотестирование (статическое и динамическое). Выдержка времени. Управление включением вентилятора. Компенсация скольжения и момента. Толчковый режим. Задание пределов уставок частоты (нижнего и верхнего). Торможение постоянным током при старте и останове. Торможение при большом скольжении. PID-регулирование (со спящим режимом). Режим энергосбережения. ModBUS протокол (RS-485 RJ45, до 115.2 kbps). Автозапуск после аварийного останова. Копирование параметров.
Управление вентилятором VFD150CP43A (включая) и выше: ШИМ управление
ниже VFD150CP43A: релейное управление
Характеристики защиты
Защита двигателя Электронная термическая защита
Защита от перегрузки Порог защиты до 240 % от номинала Current Clamp 170 175% от номинала
Защита от перенапряжения 230: привод будет остановлен при напряжении на шине DC более 410 В
460: привод будет остановлен при напряжении на шине DC более 820 В
Защита от перегрева Встроенный термодатчик
Предотвращение остановок Токоограничение при разгоне, торможении, установившемся режиме
Повторный запуск после отключения сети Время задается в диапазоне до 20 с
Защита от утечки на корпус Уровень тока утечки более 50 % от номинального тока
Сертификат CE, UL, GB/T12668-2, Ростест

Напряжение питания: 380 В

Конструктив A B C
Модель VFD…CP 007 015 022 037 040 055 075 110 150 185 220 300 370
Макс. мощность двигателя, кВт 0.75 1.5 2.2 3.7 4 5.5 7.5 11 15 18.5 22 30 37
Макс. мощность двигателя, л.с. 1 2 3 5 5 7.5 10 15 20 25 30 40 50
Выход
Легкий режим Ном. мощность, кВт 2.4 2.9 4 6 8.4 9.6 11.2 18 24 29 36 45 57
Номинальный ток, А 3 3.7 5 7.5 10.5 12 14 22.5 30 36 45 56 72
Перегрузка 110 % номинального тока (1 мин), 130 % номинального тока (3 сек)
Нормальный режим Ном. мощность, кВт 2.2 2.4 3.2 4.8 7.2 8.4 10 14 19 25 30 36 48
Номинальный ток, А 2.8 3 4 6 9 10.5 12 18 24 32 38 45 60
Перегрузка 120 % номинального тока (1 мин), 160 % номинального тока (3 сек)
Макс. частота (Гц) 600 Гц
Несущая частота (кГц) 2…15 кГц (8 кГц) 2…10 кГц (6 кГц)
Вход
Входной ток, А (лёгкий режим) 4.3 5.4 7.4 11 16 18 20 25 33 39 47 58 76
Входной ток, А (нормальный режим) 3.5 4.3 5.9 8.7 14 15.5 17 20 26 35 40 47 63
Нормальное напряжение, частота 3-фазное 380…480 В, 50/60 Гц
Диапазон напряжения питания, частоты питания 323…528 В, 47…63 Гц
Метод охлаждения Естественное Вентилятор
Конструктив D E F G H
Модель VFD…CP 450 550 750 900 1100 1320 1600 1850 2200 2800 3150 3550 4000
Макс. мощность двигателя, кВт 45 55 75 90 110 132 160 185 220 280 315 355 400
Макс. мощность двигателя, л.с. 60 75 100 125 150 175 215 250 300 375 425 475 536
Выход
Легкий режим Ном. мощность, кВт 73 88 115 143 175 196 247 273 367 422 491 544 613
Номинальный ток, А 91 110 144 180 220 246 310 343 460 530 616 683 770
Перегрузка 110 % номинального тока (1 мин), 130 % номинального тока (3 сек)
Нормальный режим Ном. мощность, кВт 58 73 88 120 143 175 207 247 295 367 438 491 544
Номинальный ток, А 73 91 110 150 180 220 260 310 370 460 550 616 683
Перегрузка 120 % номинального тока (1 мин), 160 % номинального тока (3 сек)
Макс. частота (Гц) 600 Гц 400 Гц
Несущая частота (кГц) 2…10 кГц (6 кГц) 2…9 кГц (4 кГц)
Вход
Входной ток, А (лёгкий режим) 91 110 144 180 220 246 310 343 460 530 616 683 770
Входной ток, А (нормальный режим) 74 101 114 157 167 207 240 300 380 400 494 555 625
Нормальное напряжение, частота 3-фазное 380…480 В, 50/60 Гц
Диапазон напряжения питания, частоты питания 323…528 В, 47…63 Гц
Метод охлаждения Вентилятор

Схемы подключения частотного преобразователя VFD-CP2000

Конструктив А-C, общая схема подключения частотного преобразователя VFD-CP2000
Конструктив А-C: схема подключения Delta VFD-CP

Конструктив D, общая схема подключения частотного преобразователя VFD-CP2000
Конструктив D: схема подключения Delta VFD-CP

Конструктив Е и выше, общая схема подключения частотного преобразователя VFD-CP2000
Конструктив E и выше: схема подключения Delta VFD-CP

Габаритно-установочные характеристики ПЧ Delta VFD-CP2000

Габариты VFD-CP2000, конструктив А
Конструктива А (0,75…7,5 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив B
Конструктив B (11…18,5 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив C
Конструктив C – (22…37 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив D
Конструктив D – (45…90 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив E
Конструктив E – (110…132 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив F
Конструктив F – (160…185 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив G
Конструктив G – (220…280 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Габариты VFD-CP2000, конструктив H
Конструктив H – (315…400 кВт): габаритные размеры ПЧ Delta VFD-CP, мм

Обозначение при заказе частотного преобразователя VFD-СP2000

VFD CP43A-21
Мощность двигателя, кВт
0.7 007
1.5 015
2.2 022
3.7 037
4 040
5.5 055
7.5 075
11 110
15 150
18,5 185
22 220
30 300
37 370
45 450
55 550
75 750
90 900
110 1100
132 1320
160 1600
185 1850
220 2200
280 2800
315 3150
355 3550
400 4000

Пример: VFD550CP43S-21

Готовые решения на базе частотного преобразователя VFD-CP

Использование готового проверенного решения позволяет сократить затраты
на монтажно-наладочные работы, а также повысить надежность!

Управление погружными насосами

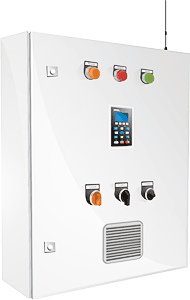

Шкаф управления КАСКАД 100
3 года гарантии!
  • поддержание заданного давления в системе при помощи частотного регулирования по ПИД-закону;
  • плавный пуск/остановка насоса;
  • комплексная защита двигателя;
  • «спящий» режим.
Схема применения КАСКАД 100

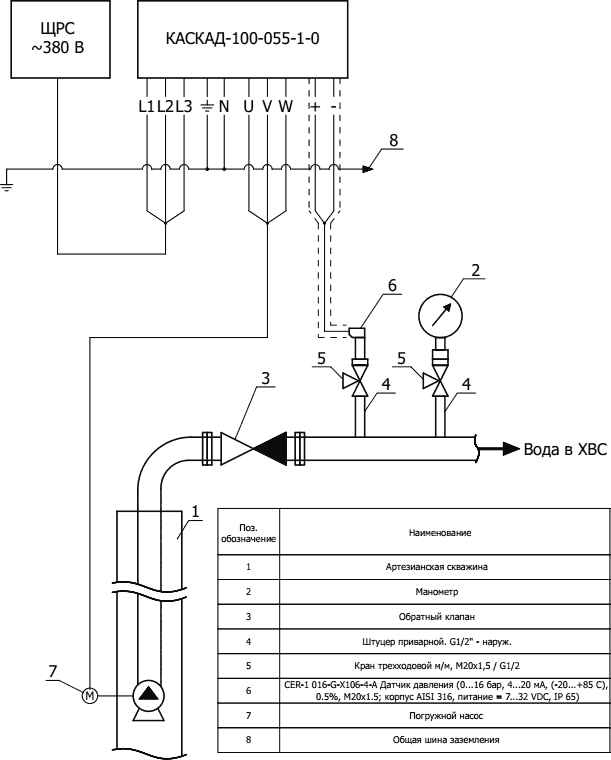

Схема автоматизации КАСКАД 100
КАСКАД 100
Схема применения КАСКАД 100

Управление повысительными насосами

Шкаф управления КАСКАД 101
3 года гарантии!
  • точное поддержание заданного давления путем ПИД-регулирования;
  • полный спектр аварийных ситуаций работы насоса;
  • возможность изменения поддерживаемого давления в зависимости от времени суток;
  • обеспечение режима АВР по насосам при управлении насосной станцией.

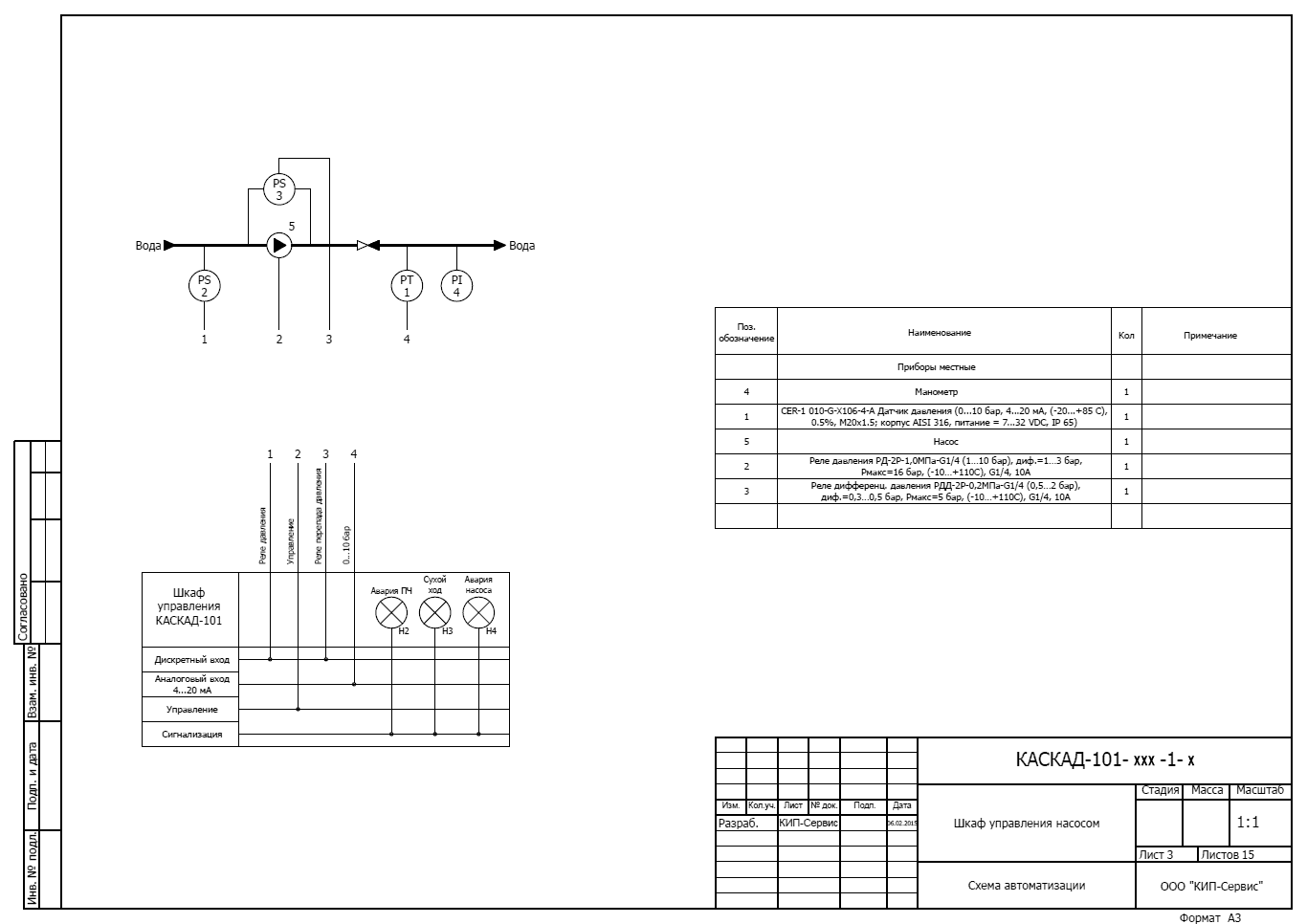

Схема автоматизации КАСКАД 101 для управления 1 насосом
Схема автоматизации КАСКАД 101-xxx-1-x

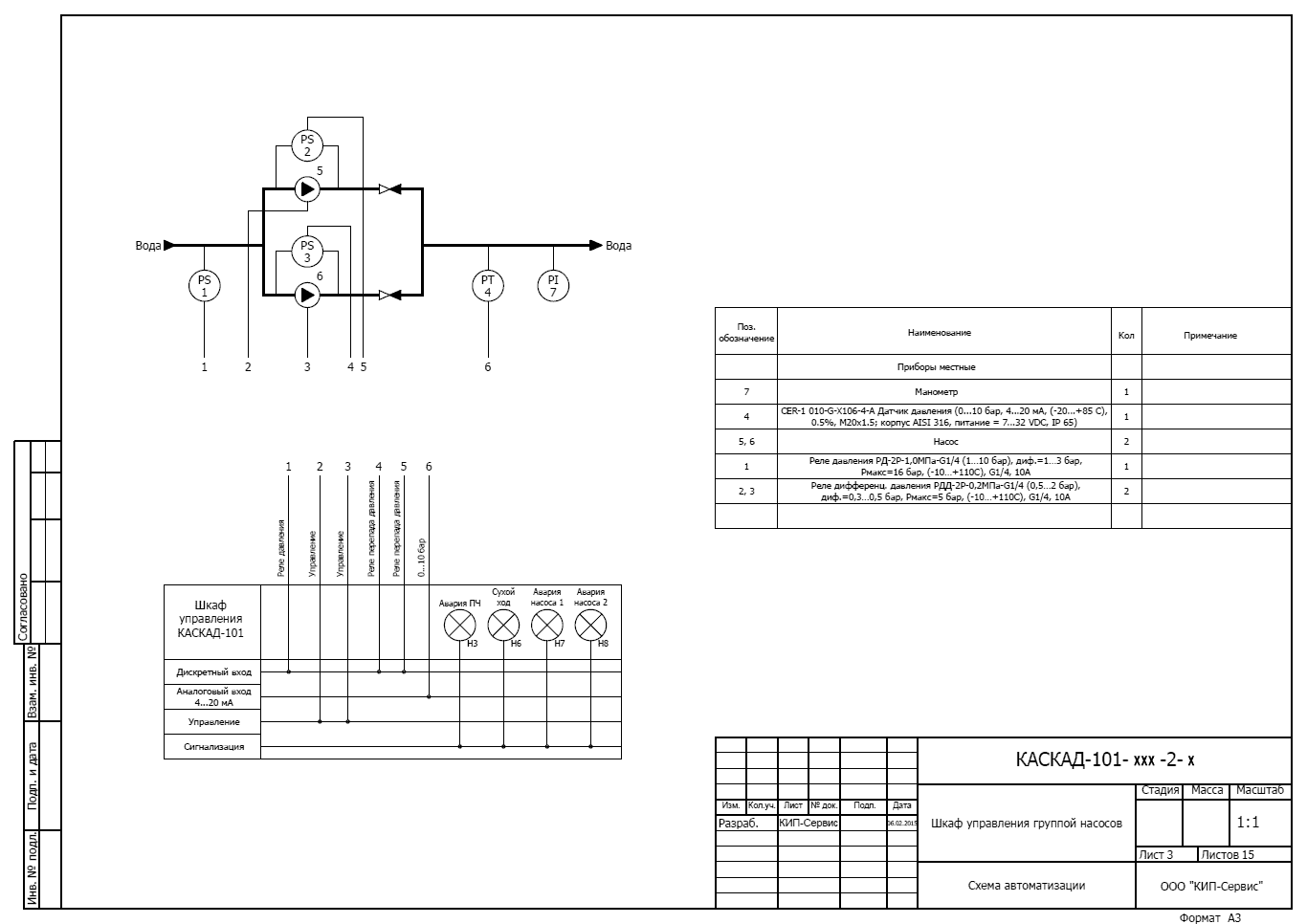

Схема автоматизации КАСКАД 101 для управления 2 насосами
Схема автоматизации КАСКАД 101-xxx-2-x

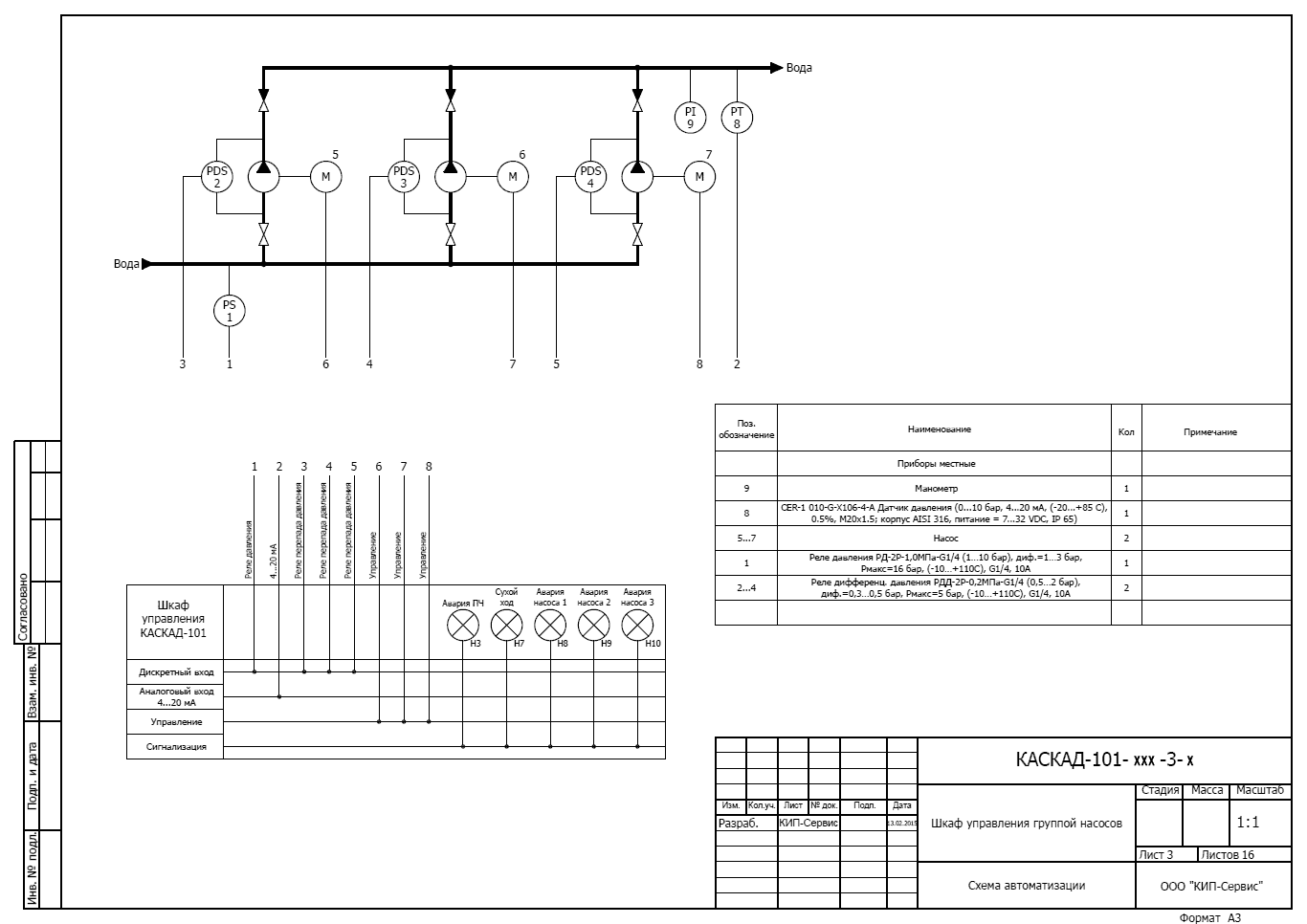

Схема автоматизации КАСКАД 101 для управления 3 насосами
Схема автоматизации КАСКАД 101-xxx-3-x
КАСКАД 101
Схема автоматизации КАСКАД 101 для управления 1 насосом Схема автоматизации КАСКАД 101 для управления 2 насосами Схема автоматизации КАСКАД 101 для управления 3 насосами

Видео с частотным преобразователем VFD-CP

Смотреть видео на YouTube

Смотреть видео на Rutube

Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
