Многофункциональный программируемый таймер/счетчик

Наименование Наличие Цена с НДС
EZM-4450.1.00.2.0/01.01/0.0.0.0 Цифровой таймер/счетчик/тахометр/хронометр, 48x48 (вход: 10кГц (pnp/npn); управ. выходы: 2 реле (НО, 3А), встроен БП 12VDC (50мА), RS485 (Modbus ASCII / RTU), питание 100...240 VAC)
 В пути 11 723 Купить
EZM-4450.1.00.2.0/03.03/0.0.0.0 Цифровой таймер/счетчик/тахометр/хронометр, 48x48 (вход: 10кГц (pnp/npn); управ. выходы: 2 транзистора (40 мА, 18В, активный), встроен БП 12VDC (50мА), RS485 (Modbus ASCII / RTU), питание 100...240 VAC)
 В пути 11 364 Купить

Прибор многофункциональный серии EZM-4450 предназначен для решения широкого спектра задач в области автоматизации промышленных процессов. В зависимости от положения DIP-переключателей, прибор может работать в таких режимах, как Счетчик импульсов, Сумматор, Счетчик партий, Таймер, Хронометр и Тахометр. Благодаря двум дискретным выходам и интерфейсу RS-485 с протоколом Modbus RTU, прибор можно использовать не только для измерения, но и для контроля, сигнализации и передачи данных на верхний уровень АСУ ТП.

Функциональная схема многофункционального прибора EZM‑4450

Схема цифрового таймера/счетчика/тахометра/хронометра EZM- 4450
Функциональная схема цифрового таймера/счетчика/тахометра/хронометра EMKO EZM-4450

Применение многофункционального прибора EZM‑4450

Схема цифрового таймера/счетчика/тахометра/хронометра EZM- 4450
Счетчик партий продукции
Схема цифрового таймера/счетчика/тахометра/хронометра EZM- 4450
Изменение скорости движения и вращения

Схема цифрового таймера/счетчика/тахометра/хронометра EZM- 4450
Измерение объема
Схема цифрового таймера/счетчика/тахометра/хронометра EZM- 4450
Измерение мгновенного расхода

Технические характеристики многофункционального прибора серии EZM‑4450

Параметр Значение
Типы датчиков«сухой» контакт,
герконы,
бесконтактные датчики NPN/PNP типа,
энкодеры
и другие
Макс. частота входных импульсовсчетчик импульсов/сумматор, счетчик партий:
при Pro-01 = 0, 1, 2…6 кГц
при Pro-01 = 3, 4…4 кГц
при Pro-01 = 5, 6…3,5 кГц
при Pro-01 = 7…2 кГц
тахометр: 10 кГц
Макс. напряжение на входе30 В постоянного тока
Напряжение высокого уровня≥3 В постоянного тока
Напряжение низкого уровня≤2 В постоянного тока
Блок питания12 В постоянного тока, макс. 50 мА
Управляющие выходыэ/м реле (3 А, 250 В перемен. тока акт. нагрузки)
транзист. выход (макс. 40 мА при 18 В пост. тока)
Напряжение питания100…240 В перемен. тока, 50/60 Гц
Потребляемая мощность6 ВА
Индикациядва 6-разрядных семисегментных LED индикатора (8 мм)
Режимы работысчетчик импульсов
сумматор
счет партий
тахометр
таймер
хронометр
Интерфейс связи/ПротоколRS-485/Modbus RTU, Modbus ASCII
Окружающая средарабочая температура: (0…50) °С
температура хранения: (-40…85) °С
отн. влажность: до 90% без образования конденсата
Степень защитыIP65 (лицевая сторона)
IP20 (задняя сторона)

Габаритные размеры многофункционального прибора EZM‑4450

Габаритные размеры таймера/счетчика EZM-4450 Габаритные размеры таймера/счетчика EZM-4450, вид сбоку
Габаритные размеры таймера/счетчика EMKO EZM‑4450, мм

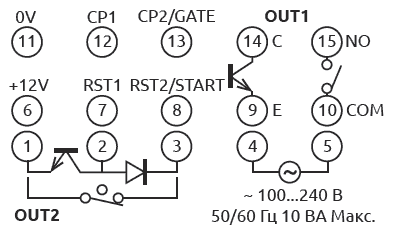

Схема подключения прибора серии EZM‑4450

Схема подключения программируемого таймера/счетчика EZM-4450
Схема подключения программируемого таймера/счетчика EMKO EZM‑4450

Обозначение при заказе многофункционального прибора серии EZM‑4450

EZM-4450.1.00.2.0/ /0.0.0.0
Количество и тип выходов
2 выхода э/м реле 01.01
2 транзисторных выхода 03.03

Пример: EZM-4450.1.00.2.0/03.03/0.0.0.0
