ESH1-DAH: однофазное твердотельное реле ELHART на высокие токи

6|6
  • Однофазное силовое твердотельное реле ESH1-DAH-200
    Однофазное силовое твердотельное реле ESH1-DAH-200
  • Однофазное силовое твердотельное реле ESH1-DAH-300
    Однофазное силовое твердотельное реле ESH1-DAH-300
  • Однофазное силовое твердотельное реле ESH1-DAH-400
    Однофазное силовое твердотельное реле ESH1-DAH-400
  • H3-150
    H3-150
  • H3-040
    H3-040
  • H3-080
    H3-080
НаименованиеНаличие на складеЦена руб. с НДС
ESH1-DAH-200 Однофазное силовое твердотельное реле для высокого напряжения (управление 3-32 VDC, выход ток до 200А, напряжение 60-1200 VAC)
Однофазное силовое твердотельное реле ESH1-DAH-200
2519.00
В наличии
Твердотельные реле ELHART: Однофазное силовое твердотельное реле для высокого напряжения (управление 3-32 VDC, выход ток до 200А, напряжение 60-1200 VAC)
Твердотельные реле ELHART
В наличии12 519,00
ESH1-DAH-300 Однофазное силовое твердотельное реле для высокого напряжения (управление 3-32 VDC, выход ток до 300А, напряжение 60-1200 VAC)
Однофазное силовое твердотельное реле ESH1-DAH-300
3685.00
В наличии
Твердотельные реле ELHART: Однофазное силовое твердотельное реле для высокого напряжения (управление 3-32 VDC, выход ток до 300А, напряжение 60-1200 VAC)
Твердотельные реле ELHART
В наличии13 685,00
ESH1-DAH-400 Однофазное силовое твердотельное реле для высокого напряжения (управление 3-32 VDC, выход ток до 400А, напряжение 60-1200 VAC)
Однофазное силовое твердотельное реле ESH1-DAH-400
4090.00
В наличии
Твердотельные реле ELHART: Однофазное силовое твердотельное реле для высокого напряжения (управление 3-32 VDC, выход ток до 400А, напряжение 60-1200 VAC)
Твердотельные реле ELHART
В наличии14 090,00
H3-150 Радиатор для трехфазного реле 150А, размеры (ДхШхВ): 125x150x135 мм (с установленным вентилятором)
H3-150
2774.00
В наличии
Твердотельные реле ELHART: Радиатор для трехфазного реле 150А, размеры (ДхШхВ): 125x150x135 мм (с установленным вентилятором)
Твердотельные реле ELHART
В наличии12 774,00
H3-040 Радиатор для трехфазного реле 40А, размеры (ДхШхВ): 100x150x50 мм
H3-040
801.00
В наличии
Твердотельные реле ELHART: Радиатор для трехфазного реле 40А, размеры (ДхШхВ): 100x150x50 мм
Твердотельные реле ELHART
В наличии1801,00
H3-080 Радиатор для трехфазного реле 80А, размеры (ДхШхВ): 180x260x50 мм
H3-080
2028.00
В наличии
Твердотельные реле ELHART: Радиатор для трехфазного реле 80А, размеры (ДхШхВ): 180x260x50 мм
Твердотельные реле ELHART
В наличии12 028,00

Логотип SSR ELHART
Логотип серии ESH1-DAH
Низкий уровень электромагнитных помех
Низкий уровень электромагнитных помех
Не требует технического обслуживания
Не требует технического обслуживания
Отсутствие искр и шума контактов при коммутации
Отсутствие искр и шума контактов при коммутации
Продолжительный ресурс эксплуатации
Продолжительный ресурс
эксплуатации
Высокая скорость срабатывания
Высокая
скорость
срабатывания

Твердотельные реле ELHART позволяют управлять и регулировать мощные нагрузки с помощью малых токов.

Они являются эффективной заменой привычных электромеханических реле, контакторов и пускателей. В отличие от последних – твердотельные реле ELHART используют бесконтактный способ коммутации: это обеспечивает сравнительно гораздо большую надежность и долговечность (в т.ч. при высокой частоте включения/выключения нагрузки), возможность применения в пыльных помещениях и прочие преимущества.

Разные модели твердотельных реле ELHART применяются для коммутации или регулирования слабоиндуктивной и резистивной нагрузки: ламп накаливания, ТЭНов, электромагнитных клапанов, двигателей и других исполнительных механизмов и электроприборов.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Особенности однофазных твердотельных реле ELHART модели ESH1-DAH
Типы нагрузки SSR серии ESH1-DAH

Модель ESH1-DAH коммутирует самое высокое напряжение в линейке ТТР ELHART: от 60 до 1200 В переменного тока. Работают в диапазоне токов от 60 А до 400 А.

Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Для работы с высокими токами, вызывающими усиленный нагрев твердотельного реле, корпус модели ESH1-DAH изготовлен из особенно термостойкого материала, а медное теплоотводящее основание имеет увеличенную площадь.

Так:
  • модели, рассчитанные на силу тока нагрузки 200 и 300 А, имеют площадь основания около 2700 мм²,
  • модели, рассчитанные на силу тока нагрузки 400 А имеют площадь основания около 3200 мм².

Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

Кроме того, модель ESH1-DAH переносит скачок напряжения до ~1600 В.

Удобство монтажа

Каждое ТТР серии ESH комплектуется проводами с уже обжатыми наконечниками для быстрого подключения управляющего сигнала:
Схема подключения ESM-1510
Провода на токи от 200 до 400А

ТТР серии ESH на токи от 200 до 400 А имеют два провода, собранными в одну двухконтактную клемму типа «мама» для быстрого подключения к гнезду с двумя вилочными клеммами ТТР с одной стороны, и с О-образными наконечниками – с другой.

Технические характеристики однофазных реле ELHART модели ESH1-DAH
ПараметрЗначение
Количество коммутируемых фаз1
Управляющий сигнал=3…32 В

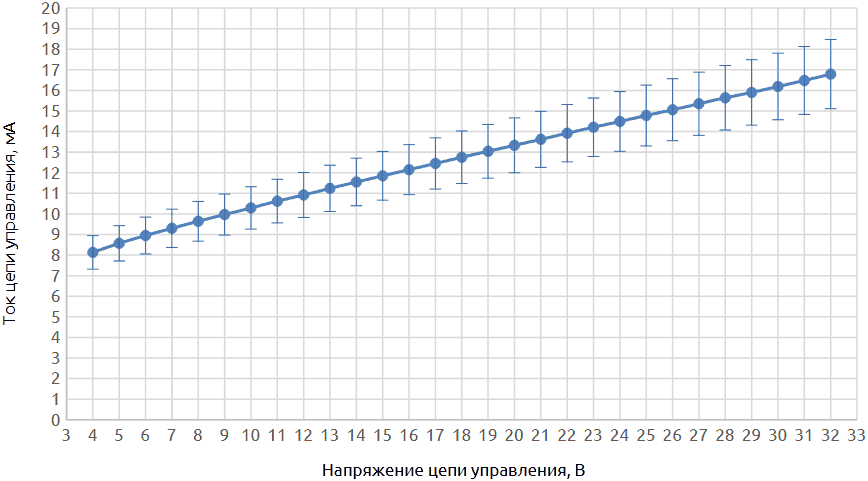

Ток цепи управления6…35 мА
Коммутируемое напряжение~60…1200 В
Коммутируемые токи200, 300, 400 А
Напряжение включения=3 В
Напряжение выключения =1 В
Максимальное пиковое напряжение~1600 В
Падение напряжения в коммутируемой цепи< ~1,6 В
Время переключения≤ 10 мс
Ток утечки в коммутируемой цепи≤ 10 мА
Электрическая прочность изоляции≥ ~2500 В
Сопротивление изоляции500 МОм (при напряжении =500 В)
Температура окружающей среды-30…80 °C
Способ коммутациипри переходе напряжения через ноль
Индикация наличия управляющего сигналасветодиод
Габаритные размеры, ШхВхГ94х43х34 мм - 200, 300 А
96х43х39 мм - 400 А

Характеристики ESH1-DAH-200 ESH1-DAH-300 ESH1-DAH-400
Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,05 1,00 0,95
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 100 100 100
Характеристика подходящих плавких предохранителей, А²·с 26500 46000 80000
Максимально допустимая перегрузка по току в течении 10 мс, A 3000 3600 4100
Сопротивление входной цепи ТТР, кΩ > 1,2 > 1,2 > 1,2
Схема подключения однофазных твердотельных реле ELHART модели ESH1-DAH
Схема подключения ESH1-DAH
  • Перед подключением, а также при техническом обслуживании ТТР убедитесь в отсутствии на клеммах напряжения питания.
  • Подключение контактов цепи управления и коммутируемой цепи производится при помощи клемм с зажимами и винтами. Для ТТР с номинальным значением коммутируемого тока выше 40 А рекомендуется использовать обжимные наконечники. Пайка, сварка и иные способы подключения не допускаются. Перед подключением цепей снимите защитную крышку (если она съемная) или откиньте ее (если она откидная), после – наденьте обратно (закройте).
  • Наличие тока утечки создает опасность поражения электрическим током, даже когда выходные контакты ТТР находятся в «выключенном состоянии». Вследствие этого при проведении любых работ, при которых возможно случайное прикосновение к клеммам ТТР – отключайте напряжение питания ПОЛНОСТЬЮ.
  • В случае, если на выходные клеммы ТТР предполагается подключать индуктивную нагрузку с высокими стартовыми токами или иную нагрузку, характеризующуюся периодическими повышениями значения тока коммутируемого сигнала, – номинальное значение тока коммутируемого сигнала ТТР должно быть выше (с запасом) максимально возможного тока сигнала, подключаемого на выходные клеммы. В большинстве случаев рекомендуется выбирать ТТР с номинальным значением тока на 900% выше коммутируемого – для индуктивной нагрузки, и на 40% выше коммутируемого – при резистивной нагрузке (для обеспечения запаса по току при колебаниях напряжения в коммутируемой цепи и при изменении сопротивления управляемой нагрузки).
  • Для дополнительной защиты ТТР в случае частого превышения номинального значения напряжения коммутируемого сигнала необходимо подключение варистора параллельно каждой фазе коммутируемой цепи.
  • Номинальное значение максимального тока коммутируемой цепи является действительным при температуре ТТР не более 40 °C. В случае превышения этой температуры действительное значение максимального тока снижается, поэтому следует тщательно контролировать температуру самого ТТР и окружающей среды.
  • При коммутации сигнала с силой тока более 10 А необходимо использовать соответствующий радиатор для отвода избыточного тепла от ТТР. При установке ТТР на радиатор – используйте специальную теплопроводную пасту.
  • Для улучшения охлаждающей функции радиатора возможно дополнительно использовать соответствующие охлаждающие вентиляторы, устанавливаемые на радиатор. Кроме того необходимо следить за температурой окружающей среды и не допускать ее выхода за заданные пределы.
Габаритные размеры однофазных ТТР ELHART модели ESH1-DAH, мм

ESH-DAH-200...-300

Габаритные размеры ESH1-DA 200-350

ESH-DAH-400

Габаритные размеры ESH1-DA 400
Информация для заказа однофазных твердотельных реле ELHART модели ESH1-DAH
ESH1-DAH-
Максимальный ток
коммутируемого напряжения
200 А 200
300 А 300
400 А 400

Пример: ESH1-DAH-200

Рекомендации по подбору ТТР

Номинальный ток ТТР*, А Допустимое рабочее значение тока резистивной нагрузки, А Допустимое рабочее значение тока индуктивной нагрузки, А
200 ≤ 142,5 ≤ 20
300 ≤ 214 ≤ 30
400 ≤ 285,5 ≤ 40

*При подборе ТТР убедитесь, что пиковые значения тока вашей нагрузки не превышают номинальный ток реле.

Допустимые рабочие значения тока в таблице выше учитывают общие случаи возможных скачков тока.
Выбирая ТТР, используйте конкретные параметры вашей задачи.
