EC1000 - это компактный и мощный ПЛК, оснащенный широким набором интерфейсов. Программирование производится в среде
CODESYS v3. Для расширения входов и выходов используются модули линейки E-I/O, которые подключаются непосредственно к ПЛК по внутренней шине.

Особенности высокоскоростного ПЛК BERGHOF EC1000

Контроллер EC1000 с коммуникационным модулем и с модулями ввода/вывода
Контроллер EC1000 с коммуникационным модулем и с модулями ввода/вывода
  • Среда программирования CODESYS v3
  • 6 языков программирования (ST, FBD, LD, SFC, CFC, IL)
  • Компактный корпус шириной 25 мм, крепление на DIN-рейку
  • Высокоскоростная шина EtherCAT (100 Мбит/с) для подключения модулей расширения
  • Модули расширения не требуют настройки при подключении
  • Встроенный web-сервер позволяет просматривать визуализацию с помощью стандартного интернет-браузера с любого ПК, телефона или планшета
  • Встроенные интерфейсы: Ethernet, EtherCAT, CAN, RS-232
  • Поддержка множества протоколов обмена, в том числе Modbus RTU и Modbus TCP
  • Обновление программы контроллера с внешнего USB-носителя
  • Архивирование данных на внешний USB-носитель или SD-карту

Технические характеристики ПЛК BERGHOF EC1000

Параметр Значение
Напряжение питания =24 В (-20 % / +25 %)
Потребляемая мощность контроллера 7,2 Вт
Максимальная потребляемая мощность при подключении модулей 60 Вт
Среда программирования CODESYS v3.5
Процессор Freescale PowerPC, 400 МГц
Память для программы (Flash) 64 Мб
Память доступная пользователю (Flash) 40 Мб
Оперативная память (RAM) 128 Мб
Оперативная память доступная для программы (RAM) 90 Мб
Энергонезависимая память (Retain) 24 Кб
Коммуникационные порты
1×Ethernet 10/100 Мбит/с, разьем RJ45
1×EtherCAT правосторонняя шина (10 пин)
1×CAN 1 МБит/с, подключение через клеммник
1×RS‑232 трехпроводное подключение через клеммник
1×SD‑Card максимальный объем SD-карты памяти 1 Гб
1×USB USB‑Host v1.1
1×Левосторонняя шина подключение коммуникационных модулей расширения (RS-232, RS-485, Ethernet, CAN)
Максимальное количество модулей расширения по шине EtherCAT 10 (без использования модулей BUSKOPPLER и EXTENDER)
Дискретный вход 1×PNP, =24 В (-20 % / +25 %)
Рабочий диапазон температур 0…55 °С
Температура хранения и транспортировки -20…70 °С
Относительная влажность До 85 %, без конденсации
Степень защиты IP20
Габаритные размеры (Ш×В×Г) 25×120×90 мм
Вес около 150 гр

Габаритные размеры ПЛК BERGHOF EC1000

Габаритные размеры EC1000
Габаритные размеры ПЛК EC1000, мм

Внешний вид ПЛК BERGHOF EC1000

Внешний вид и расположение разъемов EC1000
Внешний вид и расположение разъемов ПЛК EC1000

Модули расширения для EC1000 подключаемые по левосторонней шине

Модули расширения для EC1000 подключаемые по внутренней шине EtherCAT

Дискретные модули ввода/вывода:

  • E-I/O DI16/DO16 – 16 дискретных входа + 16 дискретных выхода
  • E-I/O DO16 – 16 дискретных выхода
  • E-I/O DI16 – 16 дискретных входа
  • E-I/O DI32 – 32 дискретных входа

Аналоговые модули ввода/вывода:

  • E-I/O AI4-I – ввод токовых сигналов: 4 аналоговых входа 0/4…20 мА
  • E-I/O AI8-I – ввод токовых сигналов: 8 аналоговых входа 0/4…20 мА
  • E-I/O AI4/8-U – ввод сигналов напряжения: 8 аналоговых входа 0…10 В или 4 входа ±10 В
  • E-I/O AO4-U/I – модуль вывода: 4 аналоговых выхода 0/4…20 мА, ±20 мА, 0…10 В, ±10 В

Температурные модули ввода:

Модули расширения для EC1000 подключаемые по левосторонней шине.

Коммуникационные модули EC-COM:

Дополнительные коммуникационные модули EC-COM являются модульными расширениями для контроллера EC1000.
Высокая скорость обеспечивается за счет прямой связи с CPU.

  • Подключение к EC1000 по левосторонней шине расширения
  • 1 или 2 порта Ethernet, 10/100 Мбит/с
  • Встроенный порт RS-232 / RS-485
  • Коммуникационный порт CAN, 1 Мбит/с
  • Не требуется внешнее питание
Технические характеристики коммуникационных модулей EC‑COM
Параметр Значение
Подключение к контроллеру EC1000 По левосторонней шине
Напряжение питания Внешнее питание не требуется
Потребляемая мощность 4,8 Вт
Память для программы (Flash) 64 Мб
Память доступная пользователю (Flash) 40 Мб
Рабочий диапазон температур 0…55 °С
Температура хранения и транспортировки -20…70 °С
Относительная влажность До 85 %, без конденсации
Степень защиты IP20
Габаритные размеры (Ш×В×Г) 25×120×90 мм
Вес около 100 гр
Коммуникационные порты EC-COM 02
Ethernet 2×Ethernet, 10/100 Мбит/с, разьем RJ45
CANopen 1×CAN, 1 МБит/с, подключение через клеммник
RS-232 / RS-485 1×RS-232/485, подключение через клеммник

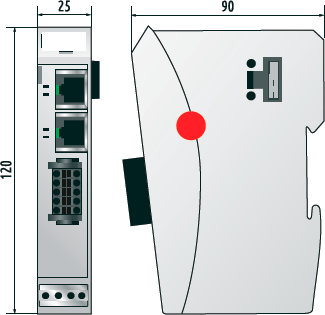

Габаритные размеры коммуникационных модулей EC-COM 02
Габаритные размеры коммуникационных модулей EC-COM 02, мм

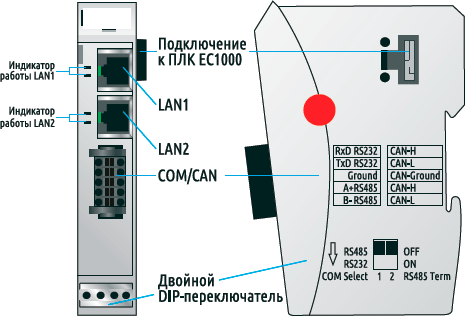

Внешний вид и расположение разъемов EC-COM 02
Внешний вид и расположение разъемов коммуникационных модулей EC-COM 02

Web-визуализация ПЛК EC1000

Все контроллеры компании BERGHOF поддерживают технологию web-визуальзации. Web-визуализация позволяет отображать данные, получаемые с контроллера в виде web-страницы в браузере. Эти данные можно просмотреть на любом устройстве, имеющем интернет-браузер (персональный компьютер, смартфон, планшет). При этом не требуется установка никакого дополнительного программного обеспечения.

Использовать web-визуализацию очень просто. Для этого достаточно выполнить 3 шага.

Первый шаг

Первый шаг

Визуализация создаётся непосредственно в среде CODESYS. Широкий набор инструментов позволяет создать максимально функциональный и привлекательный для пользователя интерфейс.

Второй шаг

Второй шаг

После создания проекта его необходимо загрузить в контроллер.

Третий шаг

Третий шаг

После этого на любом устройстве, находящемся в одной сети с контроллером, достаточно ввести в строке браузера IP-адрес и имя страницы визуализации. Web-визуализация использует технологию HTML5, которая поддерживается всеми современными устройствами. При этом визуализацию можно просматривать одновременно с нескольких устройств.

Визуализация EC1000 на мобильном устройстве
Визуализация EC1000 на мобильном устройстве

Примеры программ для ПЛК Berghof

Дополнительные аксессуары для ПЛК EC1000

Код товара Название Длина Заземление экрана кабеля
204802500 Держатель кабеля для модулей E-I/O до 14 мм есть
