MV 38: регулятор расхода
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Функциональные пневматические фитинги cmatic | Каталог | 3 MB | |
| CMATIC-Фитинги.ОП (О сертификации фитингов) | Письмо | 1 MB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
MV 38 10 14 /C Фитинг угловой с регулировкой расхода (пневмодроссель), 10мм x G 1/4" (наруж.резьба), однонаправленный для монтажа на цилиндр, T=(-20...+70)C, P=(0...10) бар, корпус - пластик, дроссель - никел.латунь, уплотнение резьбы - NBR
|
В наличии | 629 | Купить |
Фитинги MV 38 предоставляют возможность регулировки количества воздуха, проходящего через них. Поэтому они называются дросселями или фитингами с регулировкой расхода. Пневматические дроссели MV 38 /С являются однонаправленными и предназначены для установки на пневмоцилиндры. Регулирование расхода осуществляется по направлению резьба → трубка, что соответствует выхлопу воздуха из цилиндра. Расход воздуха на входе в пневмоцилиндр (направление трубка → резьба) максимален. Такая конструкция пневмодросселей MV 38 /C позволяет независимо регулировать скорость прямого и обратного хода штока пневмоцилиндра в случае установки двух фитингов.
Описание пневматических дросселей (фитингов с регулировкой расхода)
Фитинги с возможностью регулирования расхода применяются для изменения скорости хода пневмоцилиндров и других пневматических исполнительных механизмов. Такие фитинги имеют сужение, к которому с помощью микрометрического винта подводится регулирующий элемент. Таким образом, вращением винта изменяется размер проходного сечения фитинга и, следовательно, расход через него.
Фитинги с регулировкой расхода разделяют на двунаправленные и однонаправленные. Двунаправленные дроссели осуществляют регулировку расхода в обоих направлениях – как при движении воздуха от входа к выходу, так и при движении от выхода ко входу. Однонаправленные дроссели регулируют расход воздуха только от входа к выходу, расход воздуха в обратном направлении (от выхода ко входу) максимален.
| Описание | Схематичное обозначение |
|---|---|
| Двунаправленный фитинг с регулировкой расхода (без обратного клапана) |  |
| Однонаправленный фитинг с регулировкой расхода (с обратным клапаном) |  |
| При направлении движения воздуха слева направо обратный клапан закрыт, и воздух через него не проходит. Воздух проходит через дросселирующее устройство, с помощью которого осуществляется регулировка расхода. |  |
| При направлении движения воздуха справа налево обратный клапан открывается, и основная часть потока воздуха проходит через него. Некоторая часть воздуха продолжает проходить через дросселирующее устройство, однако, это практически не влияет на расход воздуха в целом. |  |
При регулировании скорости хода пневмоцилиндров рекомендуется использовать дросселирование потока при сбросе воздуха из цилиндра.
Это создаёт давление подпора P1 в камере цилиндра, соединяемой с атмосферой, что позволяет:
- уменьшить влияние нагрузки на цилиндр (поскольку обе камеры цилиндра находятся под давлением, он хорошо воспринимает нагрузку независимо от направления движения штока);
- сохранить плавность хода штока цилиндра на небольших скоростях;
- быстрее остановить шток в заданном положении (так как обе камеры цилиндра находятся под давлением и при их перекрытии цилиндр быстро достигает равновесного состояния).
Более подробно способы и особенности регулирования скорости хода штока пневматических цилиндров описаны в статье Регулирование скорости работы пневмоцилиндров.
Состав и схематичное обозначение пневмодросселей MV 38 /C
1 - Корпус (Никелированная латунь)
2 - Регулирующий орган (Никелированная латунь)
3 - Регулировочный винт (Никелированная латунь)
4 - Седло (Никелированная латунь)
5 - Уплотнительное кольцо (NBR)
6 - Цанговый зажим
…/C
Технические характеристики фитингов с регулировкой расхода MV 38 /C
- Области применения: пневматические системы с фильтрованным воздухом
- Рабочее давление: до 10 бар
- Рабочая температура: -20…+70 °C

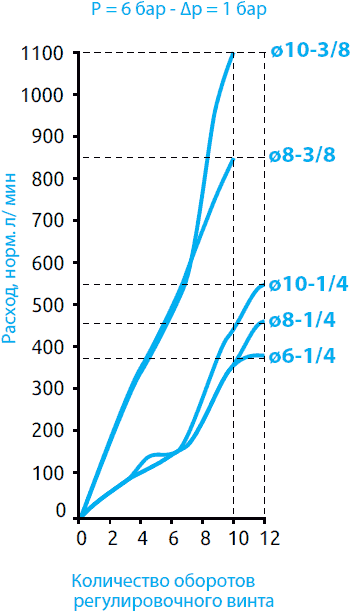

- Расход воздуха: в соответствии с диаграммами ниже
Габаритные размеры регулятора расхода MV 38
Пластиковый корпус, трубная цилиндрическая резьба
| Код | d | D1 | D2 | L1 | L2 | L3max | L4 | CH | Вес, г |
|---|---|---|---|---|---|---|---|---|---|
| MV 38 06 18 | 6 | G1/8 | 12 | 5 | 15,5 | 32 | 22 | 9 | 16 |
| MV 38 06 14 | 6 | G1/4 | 12 | 6,5 | 17,5 | 40 | 23,5 | 10 | 32 |
| MV 38 08 18 | 8 | G1/8 | 14 | 5 | 15,5 | 32 | 22,5 | 9 | 16 |
| MV 38 08 14 | 8 | G1/4 | 14 | 6,5 | 17,5 | 40 | 24 | 10 | 32 |
| MV 38 08 38 | 8 | G3/8 | 14 | 9 | 22 | 50 | 26 | 14 | 59 |
| MV 38 10 14 | 10 | G1/4 | 16 | 6,5 | 17,5 | 40 | 26,5 | 10 | 33 |
| MV 38 10 38 | 10 | G3/8 | 16 | 9 | 22 | 50 | 28 | 14 | 60 |
