ClimatMaster 22 - Шкафы управления вентиляторами и орошением в животноводстве

ClimatMaster 22 — это продолжение линейки шкафов ClimatMaster 10, для управления группами вентиляторов в помещениях содержания животных. Основная сфера применения — коровники. Шкафы предназначены для вентиляции, поддержания температуры и влажности в помещении. Благодаря встроенным преобразователям частоты осуществляется плавное регулирование скорости вращения вентиляторов.

В зависимости от модификации, к шкафу могут быть подключены 2, 3 или 4 группы вентиляторов суммарной мощностью 5.5, 7.5 или 11 кВт. При этом, каждый вентилятор должен быть индивидуально защищен по месту при помощи автомата защиты двигателя.

Так же шкафы ClimatMaster 22 объединяют в себе функции вентиляции и орошения. Они управляют группами вентиляторов и при этом имеют встроенную функцию орошения. Орошение работает по расписанию и осуществляет последовательное управление зонами распыления воды в режиме «импульс-пауза» (до 4-х зон).

Особенности шкафов ClimatMaster 22

Поддержание климата в животноводстве может столкнуться с рядом проблем, связанных с разведением и содержанием крупного рогатого скота. Некоторые из этих проблем включают в себя:

Температурный контроль

Температурный контроль
Различные виды животных имеют оптимальные температурные условия для комфортного и здорового содержания. Высокие температуры могут привести к стрессу, тепловым ударам и понижению продуктивности.


Управление влажностью

Управление влажностью
Высокая влажность может способствовать росту патогенных микроорганизмов и плесени, а также привести к проблемам с дыхательной системой животных. С другой стороны, низкая влажность может вызывать дискомфорт и проблемы с дыхательными путями. Поддержание оптимального уровня влажности в помещениях является важным аспектом поддержания здоровья и благополучия животных.


Недостаточная циркуляция воздуха

Недостаточная циркуляция воздуха
Плохая циркуляция воздуха может привести к накоплению аммиака, углекислого газа и других вредных газов, а также к повышенной влажности и конденсации. Это может негативно сказываться на здоровье животных и качестве воздуха в помещении.


Качество воздуха

Качество воздуха
Качество воздуха в животноводческих помещениях может оказывать значительное влияние на здоровье и продуктивность животных. Наличие аммиака, пыли, бактерий и других вредных веществ в воздухе может привести к респираторным проблемам и ухудшению иммунной системы животных.


Решением всех этих проблем является качественная вентиляция. Хорошая вентиляция помещений играет важную роль в удалении загрязненного воздуха, избыточной влаги, аммиака и других вредных газов, которые могут возникать в результате обмена веществ у животных. Обеспечьте постоянный поток свежего воздуха, чтобы удалить запахи, пыль и влагу из помещения. Используйте вентиляторы для повышения скорости воздушного потока.

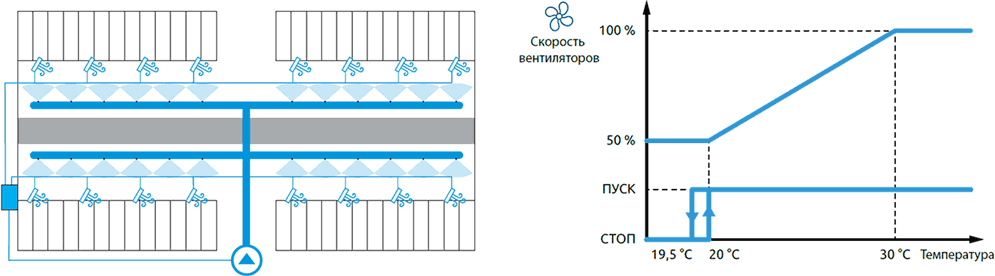

Пример использования шкафов ClimatMaster 22 в животноводстве

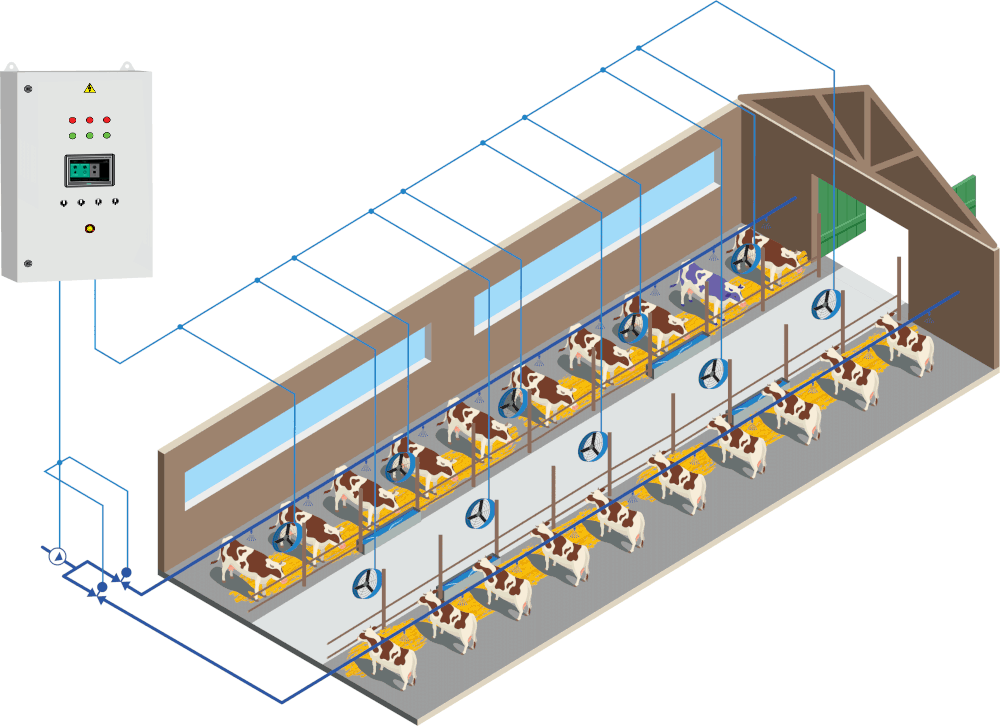

Пример использования шкафов ClimatMaster 22 в животноводстве

Основные функции шкафов ClimatMaster 22

  • Управление 2-мя, 3-мя или 4-мя группами вентиляторов
  • Суммарная мощность одной группы вентиляторов: 5.5, 7.5 или 11кВт (в зависимости от модификации)
  • Плавное регулирование скорости вентиляторов в зависимости от температуры и влажности воздуха при помощи преобразователей частоты
  • Отключение вентиляторов при достижении уставки температуры
  • Режим ручного управления
  • Управление орошением по заданному временному графику:
    • время включения орошения
    • время отключения
    • настройка интервалов включенного и выключенного состояния форсунок
  • До 4-х зон орошения
  • Привязка каждой зоны орошения к группам вентиляции
  • Отключение орошения при выключении вентиляции
  • Управление насосом подачи давления в систему
  • Контроль наличия воды в системе (защита от сухого хода насоса)
  • Наличие графического интерфейса

Технические характеристики шкафов ClimatMaster 22

Параметр Значение
Общие данные
Номинальное напряжение питания ~3х380 В
Номинальная частота питающего напряжения 50 Гц
Номинальное напряжение изоляции 300 В
Выдерживаемая прочность короткого замыкания 6 кА
Номинальное напряжение питания вентиляторов ~3х380 В
Количество групп орошения 4
Номинальное напряжение питания
клапанов орошения
=24 В
Номинальное напряжение насоса орошения ~1х220 В
Номинальная мощность насоса орошения 1,5 кВт
Количество аналоговых входов 1
Класс защиты шкафа управления IP54
Система заземления TN-S
Форма внутреннего разделения 1
Типы электрических соединений
функциональных блоков
FFF
Условия эксплуатации
Условия окружающей среды по ЭМС A
Рабочая температуры окружающей среды 0…+30 °С
Рабочая относительная влажность воздуха 0…90% (без образования конденсата)
Шкаф управления вентиляторами и орошением в животноводстве ClimatMaster 22-xxx-2-0
Модификация ClimatMaster 22-xxx-2-0 055 075 110
Номинальный потребляемый ток, А 44 54 68
Количество выходов под группы вентиляторов 2
Номинальная суммарная мощность группы вентиляторов, кВт 5,5 7,5 11
Номинальный суммарный ток группы вентиляторов, А 12 17 24
Управление группой вентиляторов с помощью преобразователей частоты
Габаритные размеры шкафа Ш×В×Г, мм 600×1200×300 600×1200×300 800×1200×300
Масса, кг 58 59 62
Шкаф управления вентиляторами и орошением в животноводстве ClimatMaster 22-xxx-3-0
Модификация ClimatMaster 22-xxx-3-0 075 110
Номинальный потребляемый ток, А 73 95
Количество выходов под группы вентиляторов 3
Номинальная суммарная мощность группы вентиляторов, кВт 7,5 11
Номинальный суммарный ток группы вентиляторов, А 17 24
Управление группой вентиляторов с помощью преобразователей частоты
Габаритные размеры шкафа Ш×В×Г, мм 800×1200×300 800×1200×300
Масса, кг 66 66
Шкаф управления вентиляторами и орошением в животноводстве ClimatMaster 22-xxx-3-Lite
Модификация ClimatMaster 22-xxx-3-Lite 110
Номинальный потребляемый ток, А 92
Количество выходов под группы вентиляторов 3
Номинальная суммарная мощность группы вентиляторов, кВт 11
Номинальный суммарный ток группы вентиляторов, А 23
Управление группой вентиляторов с помощью преобразователей частоты
Габаритные размеры шкафа Ш×В×Г, мм 600×1000×300
Масса, кг 60
Шкаф управления вентиляторами и орошением в животноводстве ClimatMaster 22-xxx-4-0
Модификация ClimatMaster 22-xxx-4-0 075
Номинальный потребляемый ток, А 94
Количество выходов под группы вентиляторов 4
Номинальная суммарная мощность группы вентиляторов, кВт 7,5
Номинальный суммарный ток группы вентиляторов, А 17
Управление группой вентиляторов с помощью преобразователей частоты
Габаритные размеры шкафа Ш×В×Г, мм 800×1200×300
Масса, кг 78

Органы управления шкафов ClimatMaster 22

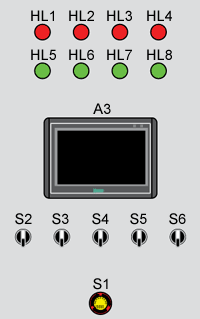

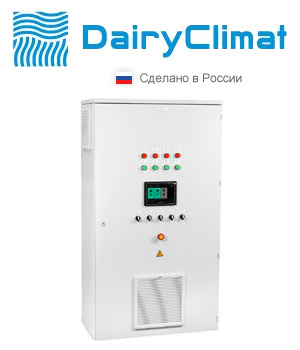

Панель управления шкафом ClimatMaster 22
Обозначение Название
HL1…HL4 Аварийные индикаторы
HL5…HL8 Индикаторы работы групп вентиляторов
A3 Панель управления
S2…S6 Переключатели режимов работы
S1 Аварийный стоп

Экраны панели управления

Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы. На отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры. Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.

Главный экран вентиляции шкафа управления

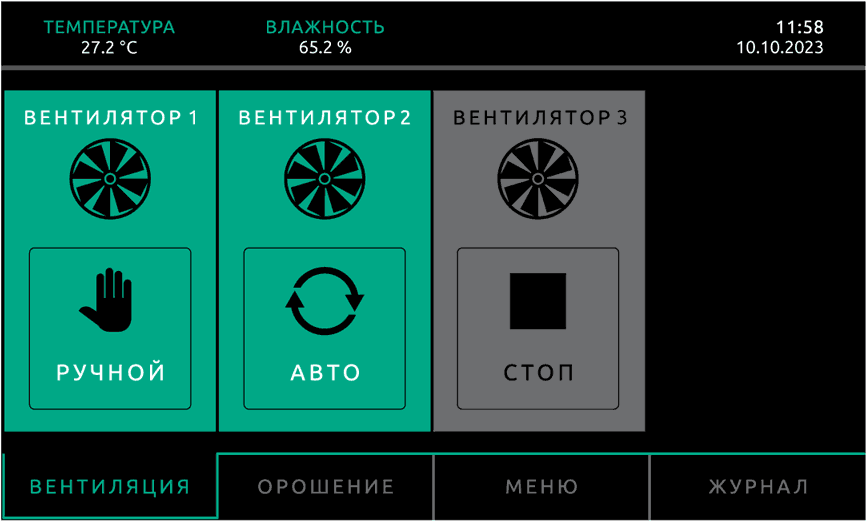

Главный экран вентиляции
Экран управления орошением

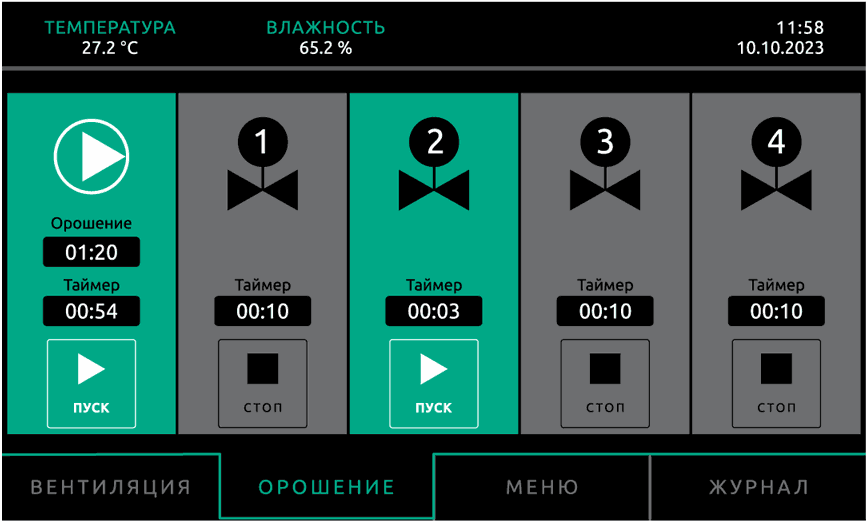

Экран управления орошением

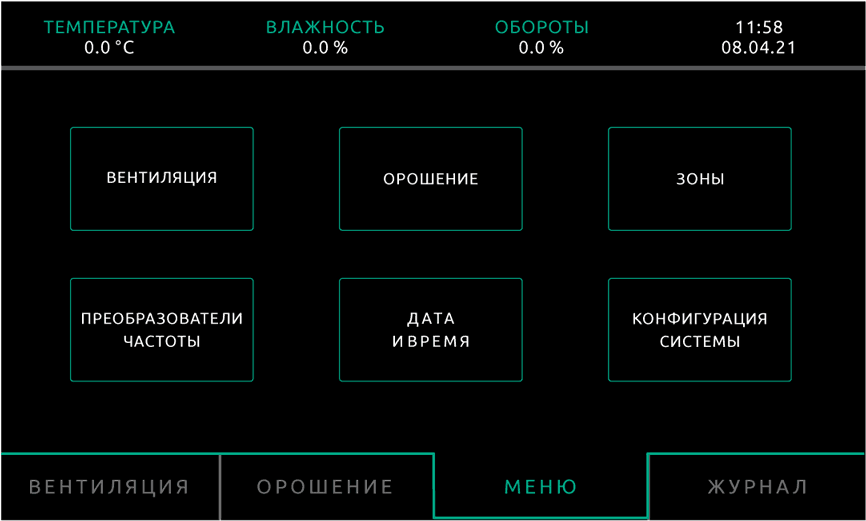

Экран основного меню пульта управления
Экран основного меню пульта управления

Габаритные размеры шкафов ClimatMaster 22

Габаритные размеры шкафов ClimatMaster-22-xxx-2

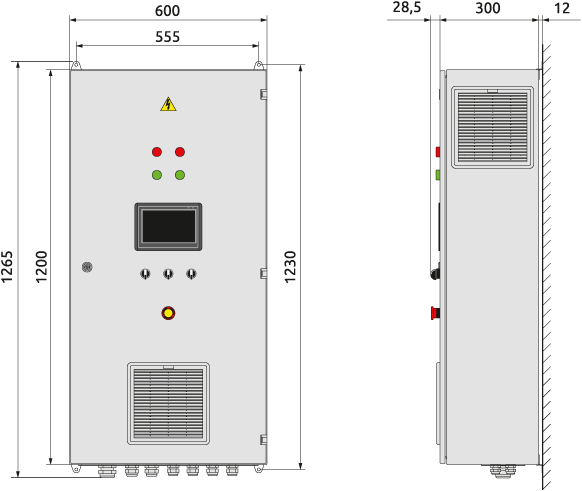

Габаритные размеры и внешний вид шкафа ClimatMaster-22-…-2, мм
(2 группы вентиляторов)

Габаритные размеры шкафов ClimatMaster-22-xxx-3

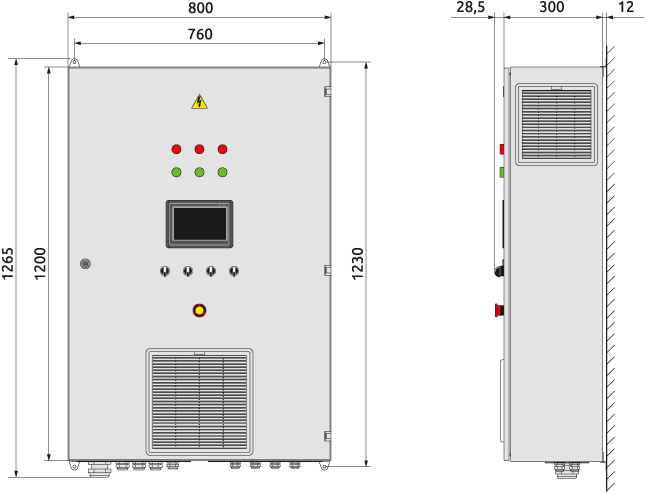

Габаритные размеры и внешний вид шкафа ClimatMaster-22-…-3, мм
(3 группы вентиляторов)

Габаритные размеры шкафов ClimatMaster-22-xxx-4

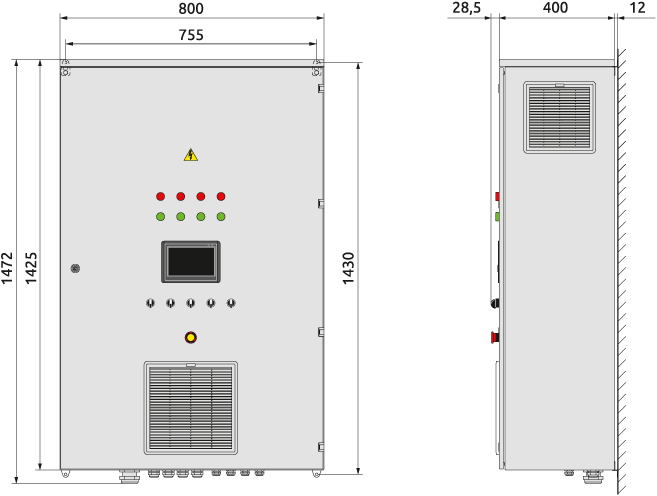

Габаритные размеры и внешний вид шкафа ClimatMaster-22-…-4, мм
(4 группы вентиляторов)

Габаритные размеры шкафов ClimatMaster-22-xxx-3-Lite

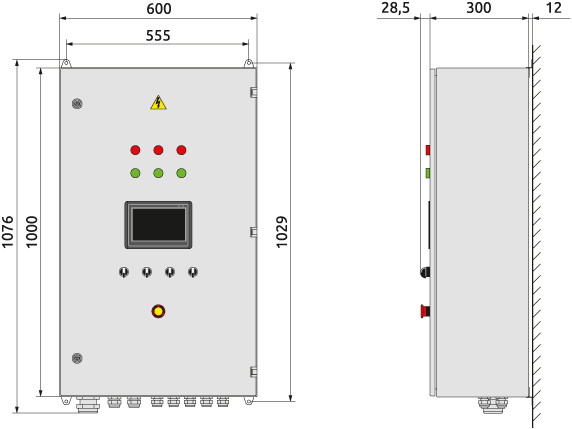

Габаритные размеры и внешний вид шкафа ClimatMaster-22-…-3-Lite, мм
(3 группы вентиляторов, облегченная версия без частотных преобразователей)

Информация для заказа шкафов ClimatMaster 22

ClimatMaster 22 - - - 0 -
Модификация шкафа
Управление вентиляторами 10
Управление вентиляторами и орошением 22
Мощность одной группы вентиляторов
5,5 кВт 055
7,5 кВт 075
11 кВт 110
Количество групп вентиляторов
2 шт 2
3 шт 3
4 шт 4
Дополнительные опции
Без дополнительных опций 0
Версия
Стандартная версия с частотными преобразователями -
Облегченная версия без частотных преобразователей Lite

Пример: ClimatMaster 22-110-3-0-Lite.
