КОНТУР-А: Комплект контроллера управления ИТП

Наименование Наличие Цена с НДС
КОНТУР-А HMI Сенсорная панель для контроллера отопления и ГВС для ИТП (схемы управления: А11, А12, А21, А22; питание =24В, дисп.7" )
 Под заказ 22 900 Купить
КОНТУР-А11 KIT Контроллер отопления и ГВС для ИТП с модулями ввода\вывода (1 контур отопления, 1 контур ГВС, питание =24В, 14 входов pnp/npn, 12 выходов pnp, 4 температурных входа, диспетчеризация по RS485, кабель для подключения панели в комплекте)
 Под заказ 59 483 Купить
КОНТУР-А12 KIT Контроллер отопления и ГВС для ИТП с модулями ввода\вывода (1 контур отопления, 2 контура ГВС, питание =24В, 19 входов pnp/npn, 17 выходов pnp, 6 температурных входов, диспетчеризация по RS485, кабель для подключения панели в комплекте)
 Под заказ 73 882 Купить
КОНТУР-А21 KIT Контроллер отопления и ГВС для ИТП с модулями ввода\вывода (2 контура отопления, 1 контур ГВС, питание =24В, 19 входов pnp/npn, 17 выходов pnp, 6 температурных входов, диспетчеризация по RS485, кабель для подключения панели в комплекте)
 Под заказ 73 882 Купить
КОНТУР-А22 KIT Контроллер отопления и ГВС для ИТП с модулями ввода\вывода (2 контура отопления, 2 контура ГВС, питание =24В, 24 входа pnp/npn, 22 выхода pnp, 8 температурных входов, диспетчеризация по RS485, кабель для подключения панели в комплекте)
 Под заказ 88 280 Купить

Контроллер отопления и ГВС для управления ИТП КОНТУР-А KIT — это комплект для самостоятельной сборки шкафа управления ИТП (индивидуальным тепловым пунктом). Он был разработан с учетом основных требований СП 510.1325800.2022 «Тепловые пункты и системы внутреннего теплоснабжения» и  обеспечивает круглогодичное автоматическое управление тепловым пунктом без постоянного присутствия обслуживающего персонала. Использование контроллера КОНТУР-А, позволяет увеличить скорость внедрения и запуска системы управления, а также повышает надежность системы, т. к. все контроллеры проходят выходной контроль на производстве.

В зависимости от модификации, комплект контроллера для ИТП позволяет автоматизировать от 2-х контуров до 4-х контуров (до 2-х Отопления и до 2-х ГВС), а также от 3-х до 6-ти групп насосных групп.

Почему стоит приобретать готовое решения для управления ИТП:

  • Сокращение сроков разработки проекта за счет получения готового комплексного решения.
  • Полный комплект сопроводительной документации: паспорт, руководство по эксплуатации, альбом схем.
  • Стандартное протестированное решение, которое можно приобрести со склада.
  • Экономия на стоимости работ по программированию: вы только выбираете нужную конфигурацию и настраиваете режимы работы.

Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем помочь вам оптимизировать вашу систему отопления и ГВС, а также какие дополнительные опции вы можете использовать для вашей задачи.

Функциональные схемы контроллеров управления ИТП серии КОНТУР-А

КОНТУР А11 (1 контур отопления, 1 контур ГВС)

  • Поддержание температуры в 1 контуре отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
  • Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
  • Поддержание заданной температуры в 1 контуре ГВС (горячего водоснабжения).
  • Управление 2-мя группами циркуляционных насосов, циркуляция теплоносителя внутреннего контура отопления и циркуляция горячей воды в контуре ГВС.

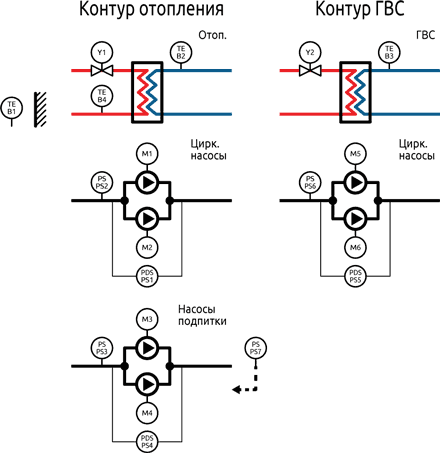

Функциональная схема КОНТУР-А 11
  • Управление 1 группой подпиточных насосов контура отопления. Контроль максимального времени работы подпиточных насосов.
  • Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
  • Аварийный ввод резерва для каждой насосной группы.

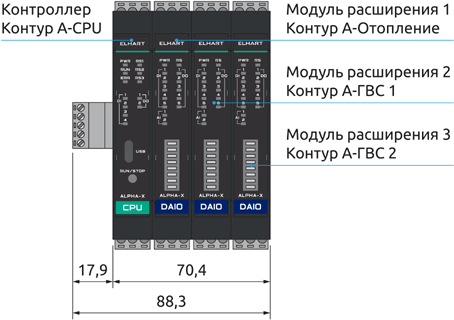

КОНТУР А12 (1 контур отопления, 2 контура ГВС)

  • Поддержание температуры в 1 контуре отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
  • Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
  • Поддержание заданной температуры в 2-х контурах ГВС (горячего водоснабжения).

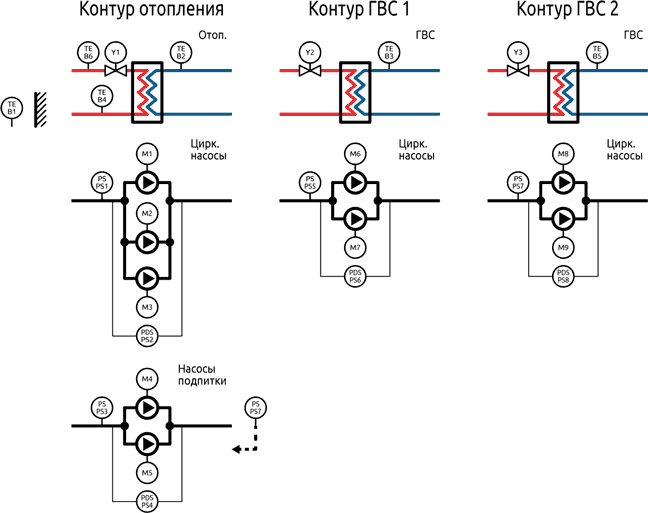

Функциональная схема КОНТУР-А 12
  • Управление 3-мя группами циркуляционных насосов, циркуляция теплоносителя внутреннего контура отопления и циркуляция горячей воды в двух контурах ГВС.
  • Управление 1 группой подпиточных насосов контура отопления. Контроль максимального времени работы подпиточных насосов.
  • Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
  • Аварийный ввод резерва для каждой насосной группы.

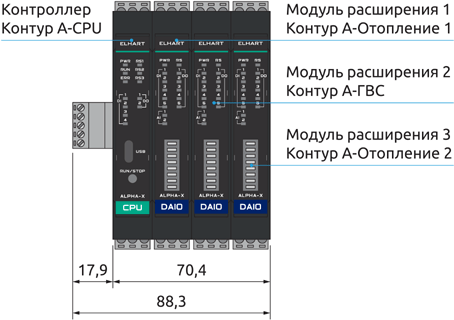

КОНТУР А21 (2 контура отопления, 1 контур ГВС)

  • Поддержание температуры в 2-х контурах отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
  • Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
  • Поддержание заданной температуры в 1 контуре ГВС (горячего водоснабжения).

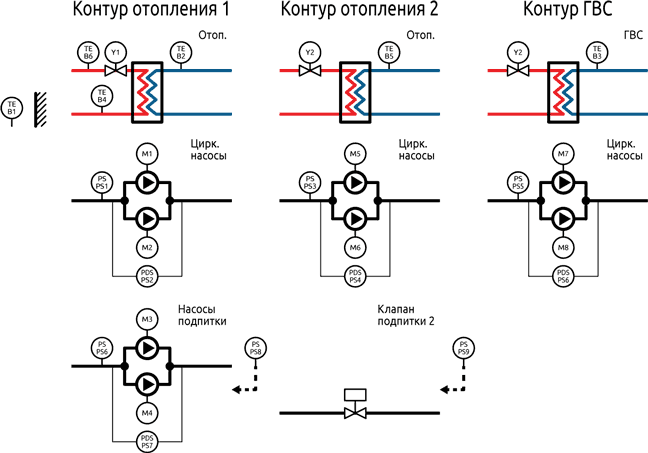

Функциональная схема КОНТУР-А 21
  • Управление 3-мя группами циркуляционных насосов, циркуляция теплоносителя двух внутренних контуров отопления и циркуляция горячей воды в контуре ГВС.
  • Управление 1 группой подпиточных насосов первого контура отопления. Контроль максимального времени работы подпиточных насосов.
  • Управление 1 клапаном подпитки второго контура отопления.
  • Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
  • Аварийный ввод резерва для каждой насосной группы.

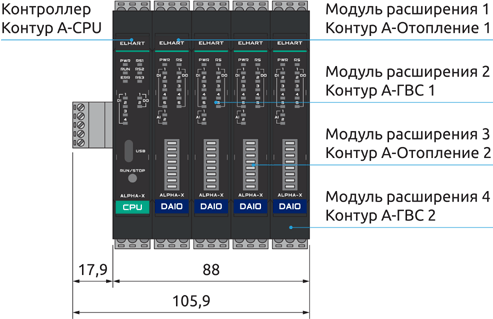

КОНТУР А22 (2 контур2 отопления, 2 контура ГВС)

  • Поддержание температуры в 2-х контурах отопления в соответствии с отопительным графиком. Управление регулирующими клапанами ("Больше"/"Меньше" или сигнал 0...10 В — опция). Коррекция графика отопления в выходные дни, а также в ночной период.
  • Поддержание температуры теплоносителя, возвращаемого в тепловую сеть, в соответствии с температурным графиком (защита от превышения температуры обратной воды в теплосеть).
  • Поддержание заданной температуры в 2-х контурах ГВС (горячего водоснабжения).
  • Управление 4-мя группами циркуляционных насосов, циркуляция теплоносителя двух внутренних контуров отопления и циркуляция горячей воды в двух контурах ГВС.

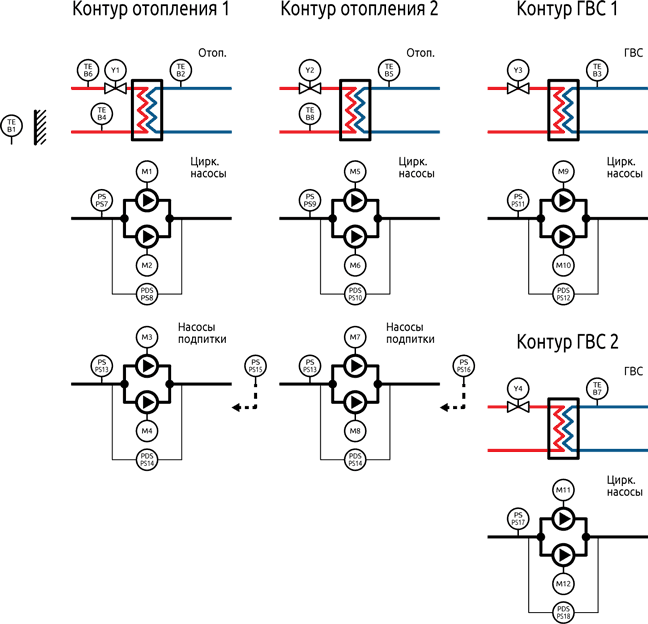

Функциональная схема КОНТУР-А 22
  • Управление 2-мя группами подпиточных насосов контуров отопления. Контроль максимального времени работы подпиточных насосов.
  • Режим чередования рабочего насоса для равномерного износа для всех насосных групп.
  • Аварийный ввод резерва для каждой насосной группы.

Особенности контроллера управления тепловым пунктом КОНТУР-А

Комфортная температура при любой погоде

Комфортная температура при любой погоде

Регулирование температуры теплоносителя в контурах отопления осуществляется по гибко настраиваемому отопительному графику.

Это позволяет системе оперативно реагировать на изменение внешних условий и круглосуточно поддерживать требуемую температуру в помещении. График задается по 6 точкам, возможна установка смещения графика в выходные дни или ночное время.

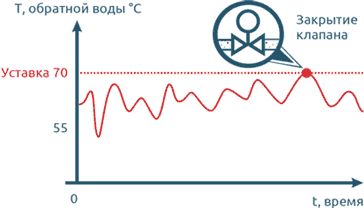

Защита от превышения температуры обратной воды

Защита от превышения температуры обратной воды

Контроллер управления ИТП позволяет контролировать температуру обратной воды по заданному графику.

В случае превышения уставки, клапан автоматически начнет закрываться, пока температура не упадет ниже требуемого значения. Это обеспечивает эффективное управление тепловыми процессами и поддержание оптимальных условий работы системы.

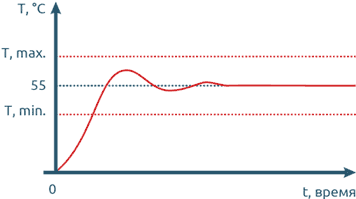

Стабильная подача горячей воды

Стабильная подача горячей воды

Регулирование температуры в контуре ГВС производится по ПИД-закону. Вне зависимости от текущего потребления горячей воды ее температура будет оставаться на одном уровне.

При выходе температуры отопления или ГВС за заданный диапазон оператор увидит предупредительное сообщение.

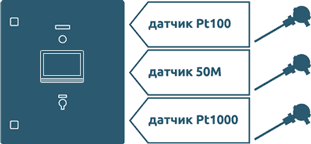

Универсальные входы для датчиков температуры

Универсальные входы для датчиков температуры (50М, Pt100, Pt1000)

Поддержка наиболее распространенных типов термодатчиков упрощает процесс интеграции нашего контроллера управления при модернизации ИТП.

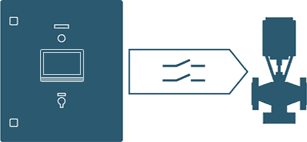

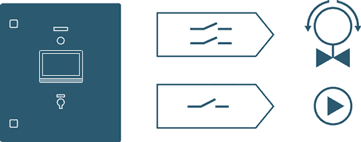

Универсальное управление клапанами

Классическое управление трех ходовыми клапанами

Для регулирования степени открытия клапанов предусмотрены релейные выходы с трехпозиционным принципом управления («Больше-Меньше»).


Гибкое управление группой насосов

Гибкое управление группой насосов
Экран настройки контура отопления

В максимальной конфигурации контроллер управления КОНТУР-А KIT поддерживает до 6 независимых насосных групп (2 отопления, 2 подпитки, 2 ГВС). Конфигурация каждой группы производится отдельно друг от друга, и позволяет выбрать количество насосов в группе.

При управлении насосной группой, состоящей из двух насосов, предусмотрено чередование их по времени для обеспечения равномерного износа. Также предусмотрена функция АВР насосов, т.е. при аварии одного из насосов в группе производится автоматический запуск другого.

Режим чередования
Режим чередования

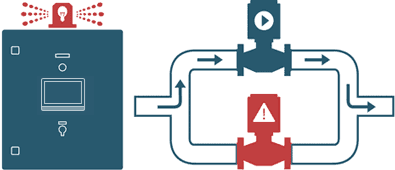

Включение насоса при аварии
Включение насоса при аварии

Защита от сухого хода всех групп насосов

Для каждой насосной группы предусмотрено подключение реле сухого хода с целью защиты насосов. При пропадании воды соответствующая группа насосов будет остановлена, оператор увидит предупредительное сообщение. При восстановлении водоснабжения работа насосов продолжится автоматически.

Реле сухого входа замкнуто
Реле сухого входа замкнуто: насос работает
Реле сухого входа разомкнуто
Реле сухого входа разомкнуто: насос остановлен

Работа с различными типами дискретных датчиков

Возможно подключение датчика низкого давления в системе отопления и датчиков сухого хода с НО или НЗ контактами. Дополнительно предусмотрены настройки дребезга срабатывания датчиков аварии, а также времени стабилизации показаний после пуска. Контроль исправной работы насоса осуществляется с использованием дискретных датчиков: это может быть реле перепада давления или реле протока.

Реле перепада давления
Реле перепада давления
Реле протока
Реле протока

Защита от прорыва трубопровода

Защита от прорыва трубопровода

В случае, если насосы подпитки непрерывно работают больше заданного времени, контроллер анализирует это как аварийную ситуацию и отключает насосы.


Бесперебойная работа и журнал аварий

Бесперебойная работа и журнал аварий

Контроль аварий датчиков и отклонения измеренных значений от уставок, а также наличие функции АВР для насосов позволяют обеспечить надежное и безопасное управление тепловым пунктом.

При возникновении любой аварии (обрыв датчика, сухой ход, выход температуры за заданные пределы и т. д.) на экран выводится сообщение о характере аварии и времени ее возникновения.

Все аварии автоматически заносятся в энергонезависимый журнал и сохраняются при выключении питания контроллера.

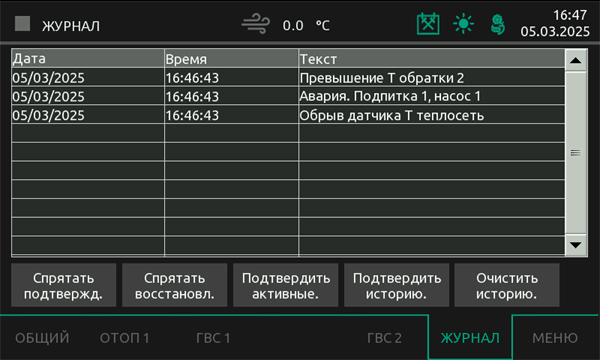

Журнал аварий
Экран Журнала событий / аварий

Режим ручного управления

Режим ручного управления

Режим ручного управления — это ручное управление исполнительными устройствами реализованное на панели управления.

При необходимости любое исполнительное устройство (насос или клапан) может быть переведено в ручной режим управления при помощи панели оператора, и запущено или остановлено в обход алгоритмов автоматического управления.

Данная функция удобна при вводе в эксплуатацию для проверки подключения исполнительных механизмов, тестирования системы.

Экран Ручное управление
Экран Ручное управление

Местный режим управления

Местный режим управления — это ручное управление исполнительными механизмами при помощи внешних переключателей/кнопок.

Режим активируется только для насосных групп, путем подачи дискретного сигнала от внешнего переключателя на специальные входы ПЛК. При подаче сигнала, контроллер перестает анализировать выбранную насосную группу и исключает ее из алгоритма управления.

Данная функция удобна во время пусконаладки при вводе в эксплуатацию, обслуживания или замены оборудования, а также в аварийных ситуациях.

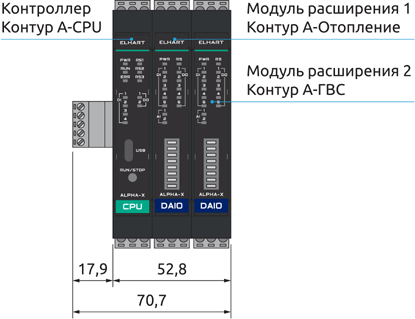

Технические характеристики комплекта контроллера управления ИТП

Модификации КОНТУР-××× KIT A11 А12 А21 А22
Аналоговые входы (50М, Pt100, Pt1000)
Количество аналоговых входов, шт 4 6 6 8
Датчик температуры наружного воздуха
Датчик температуры воды в подающем трубопроводе контура отопления 1
Датчик температуры контура ГВС 1
Датчик температуры воды в обратном трубопроводе теплосети 1
Датчик температуры воды в подающем трубопроводе контуре отопления 2
Датчик температуры воды в подающем трубопроводе теплосети
Датчик температуры контура ГВС 2
Датчик температуры воды в обратном трубопроводе теплосети 2
Дискретные входы
Количество дискретных входов, шт 14 17 18 24
Тип подключаемого датчика «сухой контакт»
Дискретные выходы
Количество выходов типа «сухой контакт», шт 11 15 16 21
Тип дискретных выходов PNP / 0,25 A
Характеристики кабелей подключения
Сечение жил вводного кабеля силовой цепи 1,5…2,5 мм2 (рекомендуемое)
Сечение жил кабеля управляющих цепей 0,5…2,5 мм2 (рекомендуемое)
Питание
Номинальное напряжение питания =24 В
Допустимый диапазон напряжения питания =22…26 В
Потребляемая мощность с учетом подключенных модулей расширения, Вт 20 23,4 23,4 27
Условия эксплуатации
Класс защиты IP54
Температура окружающей среды 0…+50 °С
Относительная влажность 10…80% (без образования конденсата)
Помещение без агрессивных веществ и токопроводящих частиц
Отопление
Количество контуров отопления 1 1 2 2
Управление клапанами «Больше»/«Меньше»
Управление клапанами 0…10 В опция
График отопления по шести точкам для каждого контура
График температуры обратной воды по шести точкам для каждого контура
Защита от превышения температуры обратной воды
Сдвиг графиков отопления в ночное время
Сдвиг графиков отопления в выходные дни
Автоматическое отключение отопления в летнем режиме
Выбор регулируемого параметра для контура отопления: Тпр., Тобр., ΔТ опция
Сигнализация о выходе температуры в контуре за заданные границы
Горячее водоснабжение (ГВС)
Количество контуров ГВС 1 2 1 2
Управление клапанами «Больше»/«Меньше»
Управление клапанами 0…10 В опция
Поддержание заданной уставки для каждого контура
Сигнализация о выходе температуры в контуре за заданные границы
Отключение регулирования температуры при аварии обоих насосов
Насосные группы
Количество насосных групп отопления 1 1 2 2
Количество насосных групп ГВС 1 2 1 2
Количество насосных групп подпитки 1 1 2 2
Работа с одним или двумя насосами в группе
Чередование рабочего насоса для равномерного износа
Аварийный ввод резерва в случае выхода насоса из строя
Защита от «сухого хода» для всех насосных групп
Выбор типа датчика сухого хода (НО/НЗ)
Отключение насосов при превышении температуры в контуре (для насосов ГВС)
Контроль максимального времени непрерывной работы насосов (для насосов подпитки)
Внешние аварийные сигналы
Количество входов для внешних аварийных сигналов 3 3 3 3
Журнал аварий
Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений)
Диспетчеризация
RS-485 (Modbus RTU)

Органы управления и индикации КОНТУР А KIT

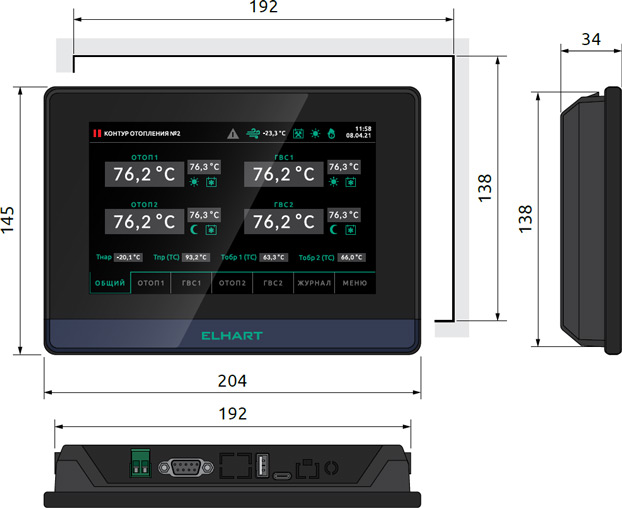

Органами индикации комплекта управления ИТП является панель оператора
Органами индикации комплекта управления ИТП является панель оператора КОНТУР-А HMI
Схема навигации меню Контроллера
Схема навигации меню Контроллера

Общий экран программы Контроллера, работающего по Схеме А22
Общий экран программы Контроллера, работающего по Схеме А22
Описание
1 Кнопка экрана «Общий»
2 Кнопка экрана «Контур отопления 1»
3 Кнопка экрана «Контур ГВС 1»
4 Кнопка экрана «Контур отопления 2»
5 Кнопка экрана «Контур ГВС 2»
6 Кнопка экрана «Журнал»
7 Кнопка экрана «Меню»
8 Индикация температуры обратной воды из контура отопления 2
9 Индикация температуры обратной воды из контура отопления 1
10 Индикация уставки температуры контура ГВС 2
11 Индикация температуры контура ГВС 2
12 Индикация уставки температуры контура ГВС 1
13 Индикация температуры контура ГВС 1
14 Отображение даты и времени
15 Индикация режима «Зима/Лето»
16 Индикация режима «День/Ночь»
17 Индикация режима «Будний/Выходной день»
18 Индикация температуры наружного воздуха
19 Индикация наличия аварии
20 Индикация ПУСК/СТОП
21 Индикация уставки температуры контура отопления 1
22 Индикация температуры контура отопления 1
23 Индикация уставки температуры контура отопления 2
24 Индикация температуры контура отопления 2
25 Индикация температуры подаваемой воды из теплосети
26 Индикация температуры наружного воздуха




Мнемосхема контура отопления
Мнемосхема контура отопления
Описание
1 Клапан отопления
2 Степень открытия клапана отопления
3 Индикация уставки температуры в обратном трубопроводе контура отопления
4 Индикация температуры в обратном трубопроводе контура отопления
5 Реле дифференциального давления подпитки контура отопления
6 Реле сухого хода контура отопления
7 Насос 2 подпитки контура отопления
8 Насос 1 подпитки контура отопления
9 Клапан подпитки
10 Реле дифференциального давления контура отопления
11 Насос 2 контура отопления
12 Реле сухого хода контура отопления
13 Насос 1 контура отопления
14 Индикация уставки температуры в подающем трубопроводе контура отопления
15 Индикация температуры в подающем трубопроводе контура отопления




Контур ГВС
Контур ГВС
Описание
1 Клапан ГВС
2 Степень открытия клапана ГВС
3 Реле дифференциального давления контура ГВС
4 Насос 2 контура ГВС
5 Реле сухого хода контура ГВС
6 Насос 1 контура ГВС
7 Индикация температуры в подающем трубопроводе контура ГВС
8 Индикация уставки температуры в подающем трубопроводе контура ГВС

Схемы подключения контроллеров и модулей ввода-вывода КОНТУР-А

Панель управления Alpha-X HMI

Контроллер Alpha-X CPU

Схема внешних подключений Alpha-X HMI
Схема внешних подключений Alpha-X HMI
Схема внешних подключений Alpha-X CPU
Схема внешних подключений Alpha-X CPU

Модули расширения (модули ввода-вывода) Alpha-X DAIO

Схема внешних подключений Alpha-X DAIO, контур Отопления 1
Схема внешних подключений Alpha-X DAIO
(контур Отопления 1)
Схема внешних подключений Alpha-X DAIO, контур Отопления 2
Схема внешних подключений Alpha-X DAIO
(контур Отопления 2)

Схема внешних подключений Alpha-X DAIO, контур ГВС 1
Схема внешних подключений Alpha-X DAIO
(контур ГВС 1)
Схема внешних подключений Alpha-X DAIO, контур ГВС 2
Схема внешних подключений Alpha-X DAIO
(контур ГВС 2)

Габаритные размеры КОНТУР-А KIT

КОНТУР-А HMI (панель оператора)

Габаритные и установочные размеры панели оператора КОНТУР-А HMI
Габаритные и установочные размеры панели оператора КОНТУР-А HMI, мм

КОНТУР-А KIT (контроллер и модули расширения)

Габаритные размеры КОНТУР-А11
Габаритные размеры набора КОНТУР-А11 KIT, мм
Габаритные размеры КОНТУР-А12
Габаритные размеры набора КОНТУР-А12 KIT, мм

Габаритные размеры КОНТУР-А21
Габаритные размеры набора КОНТУР-А21 KIT, мм
Габаритные размеры КОНТУР-А22
Габаритные размеры набора КОНТУР-А22 KIT, мм

Обозначение при заказе комплекта управления ИТП КОНТУР-А

Контроллер КОНТУР-А
КОНТУР - А KIT
Используемый ПЛК
ПЛК ELHART Alpha-X A
Кол-во контуров отопления
1 контур отопления 1
2 контура отопления 2
Кол-во контуров ГВС
1 контур ГВС 1
2 контур ГВС 2
Панель оператора КОНТУР-А
КОНТУР - А HMI
Подключаемый ПЛК
ПЛК ELHART Alpha-X A
Тип панели оператора
Панель оператора ELHART ELP-07 HMI

Пример: КОНТУР-А21 KIT (контроллер и модули расширения) + КОНТУР-А HMI (панель оператора)

Внимание! Для работы контроллера требуется сенсорная панель. Полный комплект управления отоплением и ГВС состоит из набора КОНТУР-А×× KIT и панели оператора КОНТУР-А HMI.

Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
