КАСКАД 20М: модульные шкафы управления группой насосов

Основные функции шкафа КАСКАД 20М:

• Точное поддержание заданного давления путем ПИД-регулирования;
• Плавный пуск двигателя (уменьшение нагрузки на двигатель и арматуру);
• Полный спектр аварийных ситуаций работы насосов и ведение журнала;
• Корректировка давления в зависимости от времени суток;
• Обеспечение режима АВР по насосам при управлении насосной станцией;
• Функция чередования насосов для обеспечения равномерного износа;
• Режим каскадного регулирования (ввод дополнительных насосов в моменты пиковых нагрузок);
• Защита от сухого хода;
• Внешний сигнал «Разрешение работы»;
• Возможность установки силового модуля непосредственно возле насоса;
• Наличие автоматического и ручного режима, ручной режим реализован на силовом модуле;
• Защита от прорыва трубы;
• Счетчик работы насосов.

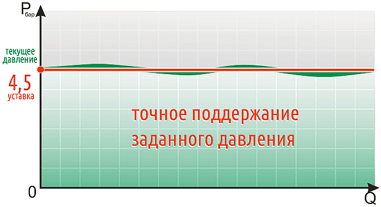

• Точное поддержание заданного давления путем ПИД-регулирования. Наличие встроенной функции ПИД-регулятора позволяет изменять производительность насосов в зависимости от текущего расхода системы путем частотного регулирования. Более точное поддержание давления в системе, а также автоматическая адаптация системы под текущий расход. Изменение производительности насосов позволяет изменять потребляемую мощность. Например, при уменьшении разбора воды (Q) на 20 % КАСКАД 20М позволит снизить потребляемый ток на 48% и при этом обеспечит необходимое давление в системе.

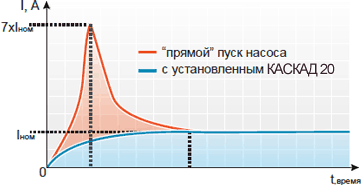

• Индивидуальный частотный преобразователь на каждый двигатель. Благодаря этому обеспечивается плавный пуск всех двигателей. Плавный запуск уменьшает нагрузки на двигатели и арматуру, позволяет снизить пусковые токи двигателей, способствует продлению срока службы насосов, а также меньшему износу привода. Плавный разгон и остановка позволяет исключить гидроудары в системе, продлевает срок службы арматуры и измерительного оборудования.

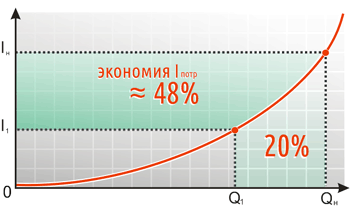

• Наличие синхронного режима управления. Благодаря наличию индивидуального частотного преобразователя для каждого двигателя, шкаф КАСКАД 20М может управлять всеми подключенными насосами в режиме ПИД-регулирования одновременно, т.е. изменять обороты двигателей всех насосов синхронно. Синхронный режим позволяет экономить электроэнергию в случае, когда большую часть времени один насос не обеспечивает необходимый расход в системе, и к нему в стандартном каскадном режиме, постоянно подключается второй и третий двигатели. В такой системе целесообразно использование синхронного режима.
  Рассмотрим на примере данный режим. Насосная станция состоит из 3-х насосов каждый насос обеспечивает максимальный расход 50 м³/ч при потребляемом токе 20 А. Система должна обеспечить расход 100 м³/ч. В стандартном каскадном режиме будут работать два насоса на полную мощность, потребляя суммарно 40А. При использовании синхронного режима, работают все три насоса каждый обеспечивая примерно 33 м³/ч. При уменьшении расхода насоса на 20% уменьшается потребление тока почти в два раза. В рассматриваемом случае расход уменьшается примерно на 30%, соответственно и ток каждого двигателя уменьшится более чем в два раза. При грубом подсчете суммарное потребление тока системы в синхронном режиме составит около 30 А, что на 10 А меньше чем в каскадном режиме.



• Корректировка давления в зависимости от времени суток. Наличие расписания позволяет автоматически изменять уставку поддерживаемого давления в зависимости от времени суток: утро, день, вечер, ночь. Имеется возможность корректировать диапазон времени и значение уставки в этом диапазоне. В ночное время, когда потребления воды почти нет, можно автоматически устанавливать более низкую уставку давления. И наоборот, в вечернее время, когда большинство потребителей возвращаются с работы, со школы, с института и пользуются водой, уставка давления должна быть более высокой.



• Наличие автоматического и ручного режима. Благодаря использованию нескольких частотных преобразователей, даже в ручном режиме обеспечивается плавный пуск двигателя, при этом в ручном режиме возможно настроить максимальную выходную частоту для каждого двигателя индивидуально, что также обеспечивает экономию электроэнергии.

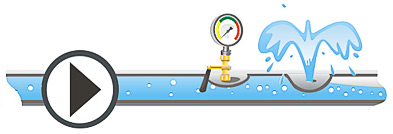

• Защита от прорыва трубы. Шкаф управления повысительным насосом КАСКАД 20М обеспечивает контроль за давлением в установившемся режиме. Если давление в трубопроводе снизилось на заданное значение, в течение определенного времени, то шкаф управления отключит насосы. Эта функция будет актуальна для систем, в которых отсутствуют протяженные пиковые нагрузки выше номинальных. Данная функция позволяет избежать пустой траты воды и электроэнергии в случае прорыва трубопровода.

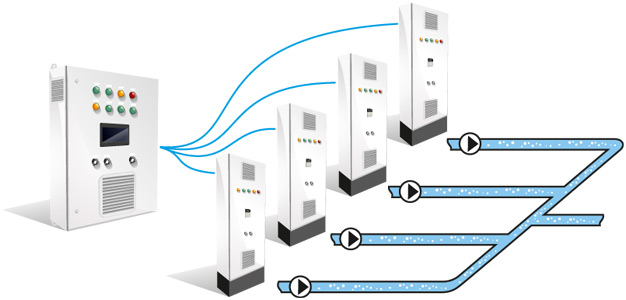

• Возможность установки силового модуля-клиента непосредственно возле насоса. При этом датчик перепада давления насоса можно подключить непосредственно на шкаф-клиент.



• Комплексная защита электродвигателя насоса: защита насоса от сухого хода (низкое давление на всасывающем трубопроводе); датчик аварии насоса (реле перепада давления, реле протока, перегрев обмоток); защита от перегрузки по току; защита по входному напряжению и обрыва фазы.



• Внешний сигнал «Разрешение работы». Сигнал «Разрешение работы» позволяет управлять шкафом или несколькими шкафами с удаленного контроллера путем подачи дискретного сигнала (ПУСК/СТОП).
• Журнал аварийных ситуаций и счетчик наработки. В журнале сохраняются аварийные сообщения с описанием возникшей проблемы, это позволяет правильно оценивать состояние системы на момент отключения. Журнал аварий и счетчик наработки дают полную информацию для корректной диагностики насосной станции.

Требования к монтажу:

1. Подвод питания:
   • к месту установки должны быть подведены и промаркированы кабели питающей сети (Фаза L1, L2, L3, N для трехфазных модификаций и L,N для однофазных);
   • к месту установки должны быть подведены и промаркированы кабели двигателей (U,V,W);
   • между шкафом управления и двигателями не должны располагаться компенсаторы реактивной мощности для повышения коэффициента мощности, а также коммутационные устройства;
   • должна быть подведена шина заземления в соответствии с ПУЭ;
   • должен быть подведен экранированный кабель от датчика давления.
2. Монтаж датчика давления:
   • в месте монтажа датчика не должно создаваться отрицательное давление (вакуум), для этого его нужно устанавливать после обратного клапана;
   • для контроля работы датчика следует установить манометр рядом с датчиком;
   • для установки датчика давления и манометра необходимо использовать трех ходовой кран.

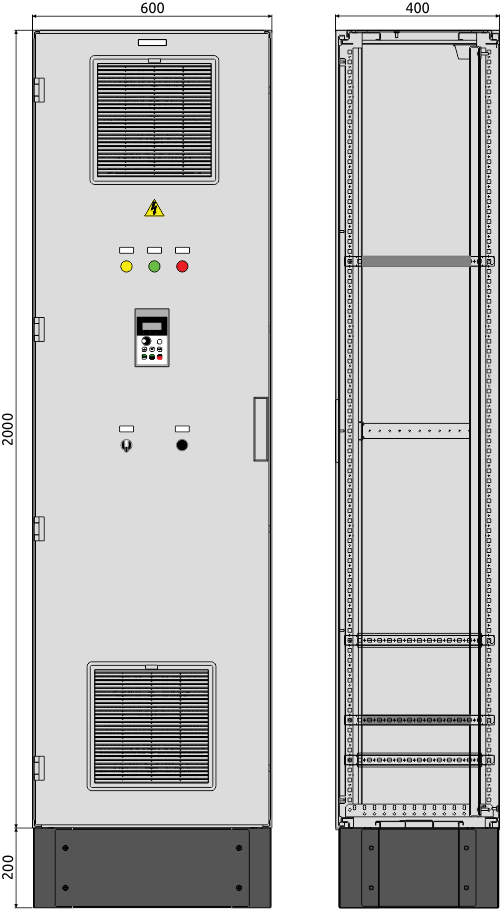

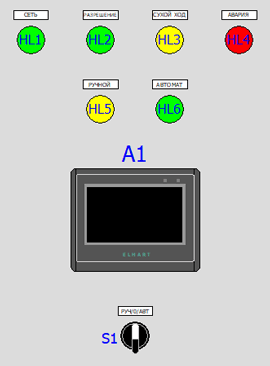

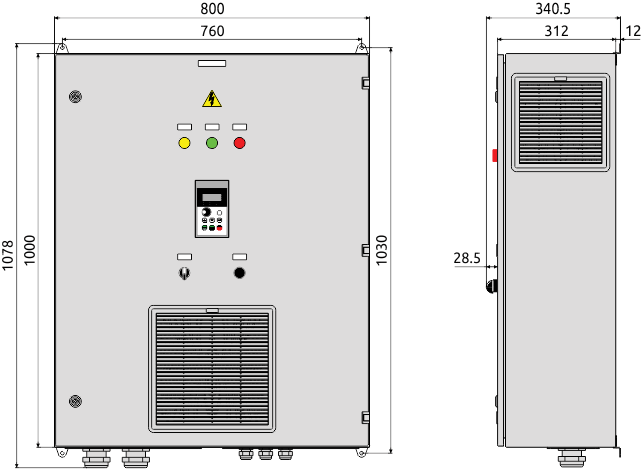

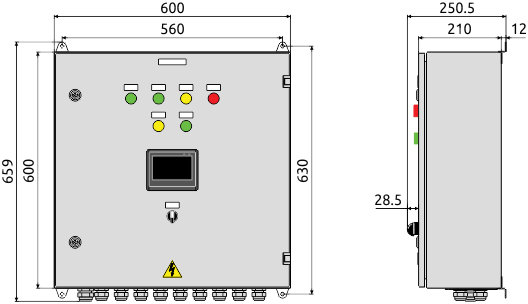

КАСКАД 20М-ВНС-01

Обозначение	Название	Описание
HL1	Индикатор «Сеть»	Питание подано на шкаф
HL2	Индикатор «Разрешение»	Индикация внешнего разрешения работы ШУ
HL3	Индикатор «Сухой ход»	Индикация низкого давления на входе насосной группы
HL4	Индикатор «Авария»	Индикация аварийного отключения насоса
HL5	Индикатор «Ручной»	Индикация включения ручного режима
HL6	Индикатор «Автомат»	Индикация включения автоматического режима
A1	Панель управления	Индикация состояний, настройка параметров, управление работой насосной станции в автоматическом режиме
S1	Переключатель Руч./0/Авт.	Положение «влево» - Режим «Ручной» Положение «по центру» - Режим «СТОП» Положение «вправо» - Режим «Автомат»
