Шкаф круглогодичного автоматического управления ИТП – КОНТУР Lite

2|2
  • Шкаф управления ИТП КОНТУР-С1 Lite 0-0-0
    Шкаф управления ИТП КОНТУР-С1 Lite 0-0-0
  • Шкаф управления ИТП КОНТУР-С1 Lite 2-2-2 (3Ф)
    Шкаф управления ИТП КОНТУР-С1 Lite 2-2-2 (3Ф)
НаименованиеНаличие на складеЦена руб. с НДСДобавить в корзину
КОНТУР-С1 Lite 0-0-0 Шкаф управления ИТП (1 ОТОП: клапан Б/М или 0...10В, 2 насоса с АВР; 1 ГВС: клапан Б/М или 0...10В,2 насоса с АВР+сух.ход; ПОДПИТКА:2 насоса с АВР+огр. по времени;датчики pt1000;выходы реле 5А;пит. ~220В;340х335х160мм; RS-485)
Шкаф управления ИТП КОНТУР-С1 Lite 0-0-0
39388.0000
Ожидается поступления
Шкафы управления: Шкаф управления ИТП (1 ОТОП: клапан Б/М или 0...10В, 2 насоса с АВР; 1 ГВС: клапан Б/М или 0...10В,2 насоса с АВР+сух.ход; ПОДПИТКА:2 насоса с АВР+огр. по времени;датчики pt1000;выходы реле 5А;пит. ~220В;340х335х160мм; RS-485)
Шкафы управления
В заказе39 388,00Купить
КОНТУР-С1 Lite 2-1-1 (1Ф) Шкаф управления ИТП (версия с контакторами; ОТОП: КЗР+2 насоса ~220В до 1кВт; ГВС: КЗР+1 насос ~220В до 1кВт; ПОДПИТКА: 1 насос ~220В до 1кВт; датчики pt1000; пит. ~220В; 448х460х160мм; RS-485)
53554.0000
Нет в наличии
Шкафы управления: Шкаф управления ИТП (версия с контакторами; ОТОП: КЗР+2 насоса ~220В до 1кВт; ГВС: КЗР+1 насос ~220В до 1кВт; ПОДПИТКА: 1 насос ~220В до 1кВт; датчики pt1000; пит. ~220В; 448х460х160мм; RS-485)
Шкафы управления
Нет в наличии53 554,00Купить
КОНТУР-С1 Lite 2-2-2 (3Ф) Шкаф управления ИТП (версия с контакторами; ОТОП: КЗР+2 насоса ~380В до 4кВт; ГВС: КЗР+2 насоса ~380В до 4кВт; ПОДПИТКА: 2 насоса ~380В до 4кВт; датчики pt1000; пит. ~380В; 448х610х160мм; RS-485)
Шкаф управления ИТП КОНТУР-С1 Lite 2-2-2 (3Ф)
74057.0000
Нет в наличии
Шкафы управления: Шкаф управления ИТП (версия с контакторами; ОТОП: КЗР+2 насоса ~380В до 4кВт; ГВС: КЗР+2 насоса ~380В до 4кВт; ПОДПИТКА: 2 насоса ~380В до 4кВт; датчики pt1000; пит. ~380В; 448х610х160мм; RS-485)
Шкафы управления
Нет в наличии74 057,00Купить
Шкаф для ИТП

Представляют собой более экономичное решение по сравнению с базовым исполнением шкафов КОНТУР-С1(М2).
Предназначены для круглогодичного автоматического управления индивидуальным тепловым пунктом в составе:

  • одного контура ГВС
  • одного контура отопления с подпиткой

В зависимости от модификации в шкафах предусмотрены контакторы для всех насосов в количестве до 2-х на контур.

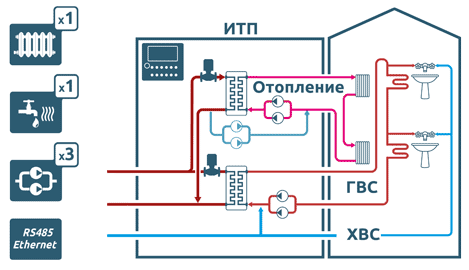

Функциональные особенности шкафов управления для ИТП КОНТУР Lite

КОНТУР-С1 Lite - 1 контур отопления,
1 контур ГВС

Поддержка до 4 независимых контуров

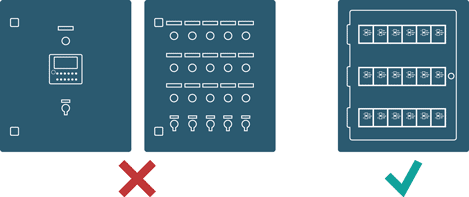

Модификации шкафа со встроенными
контакторами

При использовании шкафа со встроенными контакторами отпадает необходимость в сборке отдельного силового шкафа. Это существенно сокращает время введения системы в эксплуатацию.

Поддержка до 4 независимых контуров

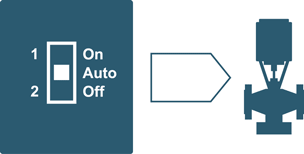

Режим байпасного управления

Каждый встроенный контактор насосов оснащен переключателем On-Off-Auto. При переводе переключателя в положение On или Off контактор переходит в соответствующее состояние и игнорирует управляющие сигналы от контроллера. Так же, как и в базовой серии, возможно ручное управление насосами и клапанами с экрана контроллера.

Поддержка до 4 независимых контуров

Легкий и компактный корпус

Пластиковый корпус является бюджетной заменой металлического. При этом сохраняется класс защиты IP65. Значительно уменьшаются размеры и масса шкафа, что упрощает монтаж на объекте. Масса шкафа КОНТУР-C1 Lite 0-0-0 составляет менее 6 кг.

Поддержка до 4 независимых контуров

Сравнение функциональных возможностей шкафов ИТП КОНТУР

КОНТУР C1 Lite КОНТУР С1 (M2)
Поддержание температуры в контуре отопления Есть Есть
Количество точек графика отопления 2 6
Поддержание температуры обратной воды в контуре или разницы прямой и обратной воды Нет Есть
Управление регулирующим клапаном «Больше/Меньше» или 0...10 В Есть Есть
Контроль температуры воды из теплосети и воды, возвращаемой в теплосеть Есть Есть
Поддержание температуры в контуре ГВС Есть Есть
Управление регулирующим клапаном «Больше/Меньше» или 0…10 В Есть Есть
Контроль выхода температуры за заданный диапазон Есть Есть
Управление циркуляционными насосами отопления Есть Есть
Количество насосов в группе 1 или 2 1 или 2
Чередование по времени+АВР Есть Есть
Контроль сухого хода насосов Нет Есть
Контроль выхода температуры за заданный диапазон Нет Есть
Управление циркуляционными насосами ГВС Есть Есть
Количество насосов в группе 1 или 2 1 или 2
Чередование по времени+АВР Есть Есть
Контроль сухого хода насосов Нет Есть
Управление насосами подпитки Есть Есть
Количество насосов в группе 1 или 2 1 или 2
Чередование по времени+АВР Есть Есть
Контроль сухого хода насосов Нет Есть
Контроль максимального времени работы насосов Есть Есть
Контроль давления воды, поступающей из теплосети Есть Нет
Поддержка дополнительных внешних аварийных сигналов Нет Есть
Поддерживаемые типы датчиков температуры ТС, pt1000 ТС 50М, pt100,
pt1000
Контроль обрыва датчиков Есть Есть
Коррекция показаний датчиков Есть Есть
Диспетчеризация RS-485,
Ethernet (опция)
RS-485,
Ethernet
Изменение настроек по RS-485/ Ethernet Есть Есть
Материал шкафа Пластик Металл
Версия шкафа с пускателями для насосов Есть Нет

Технические характеристики шкафов управления для ИТП КОНТУР Lite

Модификация 0-0-0 2-2-2 2-1-1
Номинальное рабочее напряжение 220 В, 50 Гц (1Ф) 220 В, 50 Гц
(3Ф) 3-фазное 380 В, 50Гц
Максимальный потребляемый ток, А 0,25 (1Ф) 39 26
(3Ф) 52,2 34,8
Максимальная мощность подключаемых двигателей, кВт - (1Ф) 1 (~220)
(3Ф) 4 (~380)
Количество контакторов для двигателей - (1Ф) 6 4
(3Ф)
Количество выходов «Сухой контакт», 5А 10 (1Ф) 4 6
(3Ф)
Количество и тип аналоговых входов под датчики температуры 5×Pt1000
Количество и тип аналоговых входов под датчики давления 1×4…20 мА (0…1 бар, 0…4 бар, 0…6 бар, 0…10 бар, 0…16 бар, 0…25 бар)
Количество и тип дискретных входов 5׫сухой контакт», НО
Типоразмер корпуса (ШхВхГ, мм) типоразмер 1
(340х335х160)
(1Ф) типоразмер 2 (448х460х160)
(3Ф) типоразмер 3 (448х610х160)
Размер упаковки (ШхВхГ, мм) 350х350х170 (1Ф) 460х470х170
(3Ф) 460х620х170
Максимальное сечение вводного кабеля (клеммы X1), мм2 6
Максимальное сечение кабеля управляющих клемм (клеммы X2, X3, X4, X5), мм2 2,5
Максимальное сечение кабеля клемм подключения двигателей, мм2 - 6 6
Масса нетто (брутто), кг 4,0
(4,4)
(1Ф) 7,5
(8,1)
7,3
(7,9)
(3Ф) 9,5
(10,3)
9,1
(9,9)

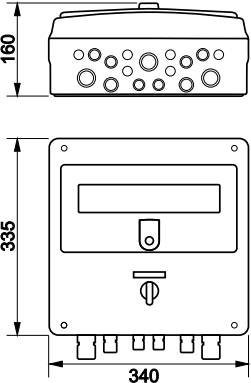

Габаритные размеры шкафов управления КОНТУР Lite

Типоразмер корпуса 1
340х335х160 мм

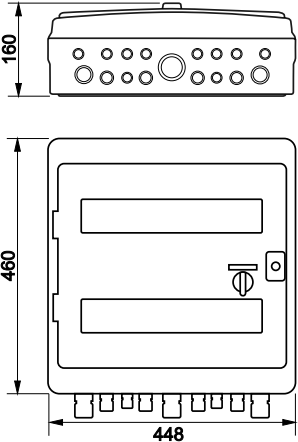

Габаритные размеры шкафов управления КОНТУР Lite

Типоразмер корпуса 2
448х460х160 мм

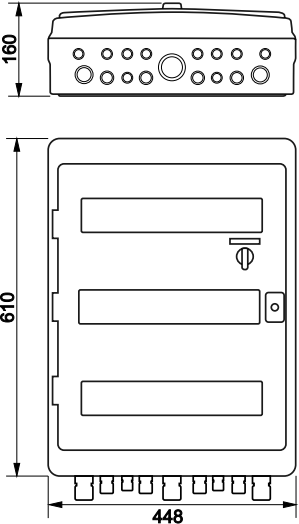

Габаритные размеры шкафов управления КОНТУР Lite

Типоразмер корпуса 3
448х610х160 мм

Габаритные размеры шкафов управления КОНТУР Lite

Органы управления ШУ КОНТУР Lite

Перед использованием шкафа управления производится его первоначальная настройка - заводские настройки, установленные по умолчанию, могут не обеспечить правильную работу при ваших условиях эксплуатации.

Первоначальную настройку всего оборудования требуется проводить в режиме “СТОП” (переключатель “СТОП/ПУСК”).

Для этого необходимо:

  1. Переключатель “СТОП/ПУСК” перевести в положение “СТОП”.
  2. Включить автомат питания цепей управления.

Настройка основных параметров

Настройка основных параметров осуществляется с помощью дисплея и кнопок управляющего контроллера.

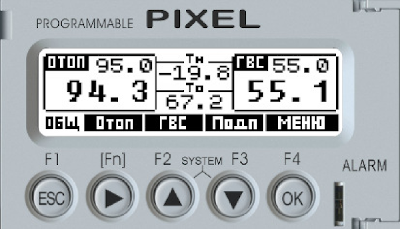

Управляющий контроллер ШУ КОНТУР Lite

Описание органов управления

В зависимости от текущего экрана кнопки могут иметь различное назначение.

Кнопка Экран Функция
Кнопка управления ШУ КОНТУР Lite “Общий”

Нажатие
Вывод на экран
данных дополнительных
датчиков (Tпр Pпр)

Нажатие и удержание в течение трех секунд:
Вывод текущей версии
программного обеспечения и кода ошибки

“Отопление”, “ГВС”, “Подпитка”, “Главное меню” Переход к экрану “Общий”
Остальные экраны Возврат к предыдущему экрану или отмена изменения параметра
Кнопка управления ШУ КОНТУР Lite “Отопление” Вывод на экран допольнительных данных
“Отопление”, “ГВС”, “Подпитка”, “Главное меню” Переход к экрану “Отопление”
“Настройки” Выбор разряда изменяемого параметра
Кнопка управления ШУ КОНТУР Lite “ГВС” Вывод на экран дополнительных данных
“Общий”, “Отопление”, “Подпитка” Переход к экрану “ГВС”
“Главное меню”, “Журнал аварий”, “Настройки” Выбор предыдущего пункта по списку
Изменение выбранного параметра
Кнопка управления ШУ КОНТУР Lite “ГВС” Вывод на экран дополнительных данных
“Общий”, “Отопление”, “ГВС” Переход к экрану “Подпитка”
“Главное меню”, “Журнал аварий”, “Настройки” Выбор предыдущего пункта по списку
Изменение выбранного параметра
Кнопка управления ШУ КОНТУР Lite “Общий” Переход к экрану “Главное меню”
“Отопление”, “ГВС”, “Подпитка”

нажатие и удержание в течение трех секунд:
Сброс аварий насосов

“Журнал аварий”

нажатие и удержание в течение пяти секунд:
Очистка журнала

Остальные экраны Выбор текущего пункта меню
Доступ к изменению текущего параметра
Подтверждение изменения параметра

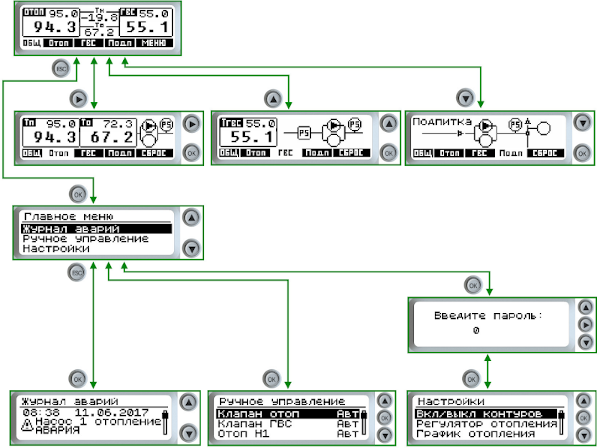

Схема меню контроллера ШУ КОНТУР Lite

Схема меню контроллера ШУ КОНТУР Lite

Обозначение при заказе шкафа управления КОНТУР Lite

КОНТУР-С1 Lite
-
-
(
)
Насосы отопления
Базовая модификация (два насоса без контакторов) 0
Два насоса с контакторами 2
Насосы ГВС
Базовая модификация (два насоса без контакторов) 0
Один насос с контактором 1
Два насоса с контакторами 2
Насосы подпитки
Базовая модификация (два насоса без контакторов) 0
Один насос с контактором 1
Два насоса с контакторами 2
Рабочее напряжение контакторов
Базовая модификация (без контакторов) -
Однофазные ~220 В
Трехфазные ~380 В

Пример: КОНТУР-С1 Lite 0-0-0

Аксессуары шкафов управления КОНТУР

Обозначение
на схеме
Маркировка Описание
Датчики по месту
Термосопротивление с коммутационной головкой платиновые ТСП-Н ТСП-Н погружные Pt1000 Датчики с коммутационной головкой Pt1000, d = 4 мм, (-50…+180 °С)
Датчики температуры наружного воздуха Pt1000 ТСП-Н наружные Pt1000 Платиновые датчики для наружного воздуха Pt1000, L=60мм, (-50…+180 °С)
Датчик давления с аналоговым выходом ELHART PTE5000C Датчик давления ELHART PTE5000C Датчик давления с аналоговым выходом, питание 10…30 , корпус  AISI304
Реле давления РД-2Р РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА
Реле дифференциального давления РДД-2Р РДД-2Р-0,2МПа-G1/4 Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А
Индикация по месту
Манометры ТМ-510 и ТМ-610 ТМ510Р.00 (0…х Кгс/см²)
ТМ610Р.00 (0…х Кгс/см²)
Манометры технические показывающие
Термометры БТ-51 БТ-51.Х11-100/хх (0…ххх) Термометры биметаллические

Удаленный доступ к шкафу управления

Онлайнскан — система бесплатного облачного хранилища данных для удаленного мониторинга шкафов управления.

Подключите ваш ШУ к системе onlinescan в несколько кликов и следите за показаниями оборудования в реальном времени, с любого устройства и в любой точке мира.

Удобно! Бесплатно! Бессрочно!

Нам очень важно предлагать на рынке уникальную продукцию исключительного качества, поэтому наши шкафы автоматики по умолчанию оснащены системой удаленного доступа к данным. Не требуется никакого дополнительного оборудования, для начала работы Вам понадобится лишь sim-карта со статичным IP-адресом и простая регистрация на сайте onlinescan.ru.

При добавлении оборудования в систему удаленного мониторинга Вам станут доступны следующие функции:

  • простота использования через свой личный кабинет;
  • возможность круглосуточного доступа из любой точки мира;
  • добавление новых объектов в один клик;
  • интерактивная карта с нанесенными на ней объектами;
  • возможность просмотра оперативных данных состояния объекта в реальном времени;
  • бесплатное пользование WEB-хранилищем данных;
  • мгновенный доступ к архивам данных за заданный период;
  • возможность скачивания архивов в формате .csv для дальнейшего анализа данных;
  • возможность просмотра данных в виде графиков за заданный период.
Система мониторинга КАСКАД Lite
