Радиаторы охлаждения для твердотельных реле серии ESS1, ESH1 и ESS3

7|7
  • Радиатор для однофазного реле H1-020
    Радиатор для однофазного реле H1-020
  • Радиатор для однофазного реле H1-040
    Радиатор для однофазного реле H1-040
  • Радиатор для однофазного реле H1-060
    Радиатор для однофазного реле H1-060
  • Радиатор для однофазного реле 80A, H1-080
    Радиатор для однофазного реле 80A, H1-080
  • Радиатор для трехфазного реле 150A, H3-150
    Радиатор для трехфазного реле 150A, H3-150
  • Радиатор для трехфазного реле H3-040
    Радиатор для трехфазного реле H3-040
  • Радиатор для трехфазного реле H3-080
    Радиатор для трехфазного реле H3-080
НаименованиеНаличие на складеЦена руб. с НДСДобавить в корзину
H1-020 Радиатор для однофазного реле 20А, размеры (ДхШхВ): 80x50x50 мм
Радиатор для однофазного реле H1-020
178.0000
В наличии
Твердотельные реле ELHART: Радиатор для однофазного реле 20А, размеры (ДхШхВ): 80x50x50 мм
Твердотельные реле ELHART
В наличии178,00Купить
H1-040 Радиатор для однофазного реле 40А, размеры (ДхШхВ): 125x70x50 мм
Радиатор для однофазного реле H1-040
398.0000
В наличии
Твердотельные реле ELHART: Радиатор для однофазного реле 40А, размеры (ДхШхВ): 125x70x50 мм
Твердотельные реле ELHART
В наличии398,00Купить
H1-060 Радиатор для однофазного реле 60А, размеры (ДхШхВ): 125x110x50 мм
Радиатор для однофазного реле H1-060
491.0000
В наличии
Твердотельные реле ELHART: Радиатор для однофазного реле 60А, размеры (ДхШхВ): 125x110x50 мм
Твердотельные реле ELHART
В наличии491,00Купить
H1-080 Радиатор для однофазного реле 80А, размеры (ДхШхВ): 180x125x50 мм
Радиатор для однофазного реле 80A, H1-080
860.0000
В наличии
Твердотельные реле ELHART: Радиатор для однофазного реле 80А, размеры (ДхШхВ): 180x125x50 мм
Твердотельные реле ELHART
В наличии860,00Купить
H3-150 Радиатор для трехфазного реле 150А, размеры (ДхШхВ): 125x150x135 мм (с установленным вентилятором)
Радиатор для трехфазного реле 150A, H3-150
3038.0000
В наличии
Твердотельные реле ELHART: Радиатор для трехфазного реле 150А, размеры (ДхШхВ): 125x150x135 мм (с установленным вентилятором)
Твердотельные реле ELHART
В наличии3 038,00Купить
H3-040 Радиатор для трехфазного реле 40А, размеры (ДхШхВ): 100x150x80 мм
Радиатор для трехфазного реле H3-040
877.0000
В наличии
Твердотельные реле ELHART: Радиатор для трехфазного реле 40А, размеры (ДхШхВ): 100x150x80 мм
Твердотельные реле ELHART
В наличии877,00Купить
H3-080 Радиатор для трехфазного реле 80А, размеры (ДхШхВ): 180x260x50 мм
Радиатор для трехфазного реле H3-080
2221.0000
В наличии
Твердотельные реле ELHART: Радиатор для трехфазного реле 80А, размеры (ДхШхВ): 180x260x50 мм
Твердотельные реле ELHART
В наличии2 221,00Купить

Особенности алюминиевых радиаторов для ТТР ELHART

Радиаторы охлаждения изготовлены из алюминия и требуются для отвода избыточного тепла от твердотельного реле.

Перегрев твердотельного реле выше 40 °C последовательно снижает значение тока нагрузки, которое фактически может коммутировать ТТР (в среднем на 15% на каждые следующие 10 °C ), а превышение температуры реле выше 80 °C приведет к выходу ТТР из строя. Во избежание вышеприведенных ситуаций для коммутации напряжения с силой тока выше 10 А необходимо использовать соответствующий радиатор охлаждения.

Перед установкой ТТР на радиатор рекомендуется заполнить неровности и углубления поверхностей ТТР и радиатора тонким слоем кремнийорганической теплопроводной пасты. При этом паста должна использоваться сугубо для выравнивания, основной контакт должен происходить непосредственно между металлическими поверхностями ТТР и радиатора, поскольку теплопроводность металла выше, чем у пасты.

В зависимости от условий эксплуатации и расположения ТТР может потребоваться увеличение теплорассеивающей способности радиатора с помощью дополнительно установленного на радиатор вентилятора.

Таблица подбора радиаторов

Модель Ток нагрузки, А
10 25 40 60 80 100 120 150 200 300 400
ESS1-DA H1-020 H1-040 H1-040 H1-060 H3-040
ESS1-AA H1-020 H1-040 H1-040 H1-060 H3-040
ESS1-DD H1-020 H1-040 H1-040
ESS1-LA H1-040 H1-040 H3-040
ESS1-PA H1-020 H1-040 H1-040 H3-040
ESH1-DA H3-080 H3-080 H3-080 H3-150 H3-150 H3-150
ESH1-DAH H3-150 H3-150 H3-150
ESS3-DA H3-040 H3-040 H3-040 H3-040 H3-080 H3-080 H3-150
ESS3-AA H3-040 H3-040 H3-040 H3-080 H3-080 H3-150

Графики зависимости фактического значения коммутируемого тока от температуры корпуса ТТР (ESS1-DA, ESS1-AA)

Графики зависимости фактического значения коммутируемого тока от температуры корпуса ТТР

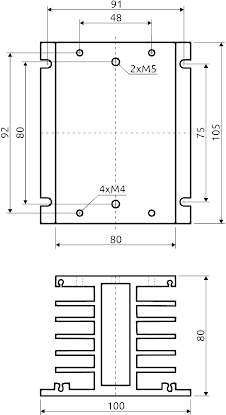

Габаритные размеры алюминиевых радиаторов для ТТР ELHART

H1-020 H1-040 H1-060
Внешний вид радиатора H1-020 Внешний вид радиатора H1-040 Внешний вид радиатора H1-060
Габаритные размеры радиатора H1-020 Габаритные размеры радиатора H1-040 Габаритные размеры радиатора H1-060


H3-040 H3-080 H3-150
Внешний вид радиатора H3-040 Внешний вид радиатора H3-080 Внешний вид радиатора H3-150
Габаритные размеры радиатора H3-040 Габаритные размеры радиатора H3-080 Габаритные размеры радиатора H3-150

Характеристики вентилятора
Напряжение питания ~220…240 В, 50/60 Гц
Мощность 22 Вт
Ток 140 мА
Частота вращения 2 700 оборотов/мин
Производительность 2,68 м³/мин
Тип подшипника подшипник скольжения
Уровень шума 44 дБА
Рабочая температура окружающей среды -10…70 °C

Информация для заказа алюминиевых радиаторов

H
-
Количество фаз совместимого ТТР
1 1
3 3
Максимальная сила тока
совместимого ТТР
20 А 020
40 А 040
60 А 060
80 А 080
150 А 150

Пример: H3-080
