Контроллер EPLC-96 для АСУ технологическим оборудованием

14|13
  • EPLC-96
    EPLC-96
  • EPLC-N.2.00.0.4/00.00/0.0.0.0
    EPLC-N.2.00.0.4/00.00/0.0.0.0

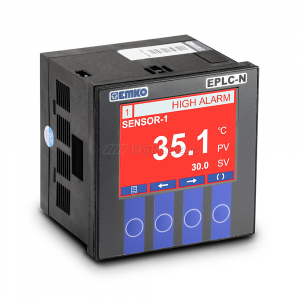

  • EPLC-N.2.00.0.5/00.00/0.0.0.0 Контроллер EPLC-N
    EPLC-N.2.00.0.5/00.00/0.0.0.0 Контроллер EPLC-N
  • EPLC-96 B0 Type Input Board Модуль ввода для EPLC
    EPLC-96 B0 Type Input Board Модуль ввода для EPLC
  • Модуль ввода A для EPLC
    Модуль ввода A для EPLC
  • Модуль ввода C для EPLC
    Модуль ввода C для EPLC
  • Модуль ввода E для EPLC
    Модуль ввода E для EPLC
  • Модуль ввода G для EPLC
    Модуль ввода G для EPLC
  • Модуль ввода H для EPLC
    Модуль ввода H для EPLC
  • Модуль вывода X2 для ЕPLC
    Модуль вывода X2 для ЕPLC
  • Модуль вывода W для ЕPLC
    Модуль вывода W для ЕPLC
  • Модуль вывода T для EPLC
    Модуль вывода T для EPLC
  • Модуль вывода V2 для ЕPLC
    Модуль вывода V2 для ЕPLC
НаименованиеНаличие на складеЦена руб. с НДСДобавить в корзину
EPLC-96.2.00.0.4/00.00/0.0.0.0 Контроллер EPLC 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, Ethernet, USB (host), граф. дисплей LCD, 24VDC, 6Вт
EPLC-96
18093.0000
В наличии
Приборы EMKO: Контроллер EPLC 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, Ethernet, USB (host), граф. дисплей LCD, 24VDC, 6Вт
Приборы EMKO
В наличии18 093,00Купить
EPLC-96.2.00.0.5/00.00/0.0.0.0 Контроллер EPLC 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, RS-485, USB (host), граф. дисплей LCD, 24VDC, 6Вт
EPLC-96
18093.0000
В наличии
Приборы EMKO: Контроллер EPLC 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, RS-485, USB (host), граф. дисплей LCD, 24VDC, 6Вт
Приборы EMKO
В наличии18 093,00Купить
EPLC-N.2.00.0.4/00.00/0.0.0.0 Контроллер EPLC-N 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, Ethernet, USB (host), TFT дисплей (16бит, 320х240), 24VDC, 6Вт
EPLC-N.2.00.0.4/00.00/0.0.0.0
18706.0000
В наличии
Приборы EMKO: Контроллер EPLC-N 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, Ethernet, USB (host), TFT дисплей (16бит, 320х240), 24VDC, 6Вт
Приборы EMKO
В наличии18 706,00Купить
EPLC-N.2.00.0.5/00.00/0.0.0.0 Контроллер EPLC-N 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, RS-485, USB (host), TFT дисплей (16бит, 320х240), 24VDC, 6Вт
EPLC-N.2.00.0.5/00.00/0.0.0.0 Контроллер EPLC-N
18706.0000
В наличии
Приборы EMKO: Контроллер EPLC-N 96x96 (Щ1), требует модули ввода/вывода, среда программирования CoDeSys, RS-232, RS-485, USB (host), TFT дисплей (16бит, 320х240), 24VDC, 6Вт
Приборы EMKO
В наличии18 706,00Купить
EPLC-96 B0 Type Input Board Модуль ввода для EPLC, 1 универсальный аналоговый вход (0...10В, 0...20мА, 0...50мВ, Pt100(3-х пров), J, K, L, R, S), 9 дискретных входов pnp/npn ( EPLC-96 B Type Input Card)
EPLC-96 B0 Type Input Board Модуль ввода для EPLC
4667.0000
В наличии
Приборы EMKO: Модуль ввода для EPLC, 1 универсальный аналоговый вход (0...10В, 0...20мА, 0...50мВ, Pt100(3-х пров), J, K, L, R, S), 9 дискретных входов pnp/npn ( EPLC-96 B Type Input Card)
Приборы EMKO
В наличии4 667,00Купить
EPLC-96 A Type Input Card Модуль ввода для EPLC, 12 дискретных входов pnp/npn
Модуль ввода A для EPLC
3110.0000
В наличии
Приборы EMKO: Модуль ввода для EPLC, 12 дискретных входов pnp/npn
Приборы EMKO
В наличии3 110,00Купить
EPLC-96 C Type Input Card Модуль ввода для EPLC, 4 аналоговых входа ТП (J, K, L, R, S), 4 дискретных входа pnp/npn,
Модуль ввода C для EPLC
6221.0000
В наличии
Приборы EMKO: Модуль ввода для EPLC, 4 аналоговых входа ТП (J, K, L, R, S), 4 дискретных входа pnp/npn,
Приборы EMKO
В наличии6 221,00Купить
EPLC-96 E Type Input Card Модуль ввода для EPLC, 4 универсальных аналоговых входа (0...10В, 0...20 мА, 0...50мВ, Pt100(2-х пров)), 4 дискретных входа pnp/npn
Модуль ввода E для EPLC
5228.0000
В наличии
Приборы EMKO: Модуль ввода для EPLC, 4 универсальных аналоговых входа (0...10В, 0...20 мА, 0...50мВ, Pt100(2-х пров)), 4 дискретных входа pnp/npn
Приборы EMKO
В наличии5 228,00Купить
EPLC-96 G Type Input Card Модуль ввода для EPLC, 8 аналоговых входов Pt100 (2-х пров), 3 дискретных входа pnp/npn
Модуль ввода G для EPLC
6221.0000
В наличии
Приборы EMKO: Модуль ввода для EPLC, 8 аналоговых входов Pt100 (2-х пров), 3 дискретных входа pnp/npn
Приборы EMKO
В наличии6 221,00Купить
EPLC-96 H0 Type Input Board Модуль ввода для EPLC, 8 аналоговых входов (0...10В, 0...20 мА), 3 дискретных входа pnp/npn (EPLC-96 H Type Input Card)
Модуль ввода H для EPLC
4627.0000
В наличии
Приборы EMKO: Модуль ввода для EPLC, 8 аналоговых входов (0...10В, 0...20 мА), 3 дискретных входа pnp/npn (EPLC-96 H Type Input Card)
Приборы EMKO
В наличии4 627,00Купить
EPLC-96 X2 Type Output Card Модуль вывода для EPLC, 1 аналоговый выход (0…20 мА), 10 дискретных выходов реле (НО, 5А)
Модуль вывода X2 для ЕPLC
5704.0000
В наличии
Приборы EMKO: Модуль вывода для EPLC, 1 аналоговый выход (0…20 мА), 10 дискретных выходов реле (НО, 5А)
Приборы EMKO
В наличии5 704,00Купить
EPLC-96 W Type Output Card Модуль вывода для EPLC, 10 дискретных выходов реле (НО, 5А)
Модуль вывода W для ЕPLC
3920.0000
В наличии
Приборы EMKO: Модуль вывода для EPLC, 10 дискретных выходов реле (НО, 5А)
Приборы EMKO
В наличии3 920,00Купить
EPLC-96 T Type Output Card Модуль вывода для EPLC, 11 дискретных транзисторных выходов (pnp)
Модуль вывода T для EPLC
3485.0000
В наличии
Приборы EMKO: Модуль вывода для EPLC, 11 дискретных транзисторных выходов (pnp)
Приборы EMKO
В наличии3 485,00Купить
EPLC-96 V2 Type Output Card Модуль вывода для EPLC, 2 аналоговых выхода (0...20 мА), 11 дискретных транзисторных выходов (pnp)
Модуль вывода V2 для ЕPLC
5704.0000
В наличии
Приборы EMKO: Модуль вывода для EPLC, 2 аналоговых выхода (0...20 мА), 11 дискретных транзисторных выходов (pnp)
Приборы EMKO
В наличии5 704,00Купить


Логотип EMKO

Программируемый логический контроллер предназначен для создания систем автоматизированного управления технологическим оборудованием в различных отраслях - в энергетике, на транспорте, в пищевой промышленности, ЖКХ и прочих.

Логика работы EPLC-96 определяется пользователем в процессе программирования контроллера. Программирование осуществляется с помощью среды программирования CODESYS версии 2.3.

Особенности контроллера EMKO EPLC

  • ПЛК плюс встроенная панель оператора
  • Возможен индивидуальный дизайн кнопок передней панели
  • Стандартный щитовой корпус 96×96 мм
  • Среда программирования CODESYS 2.3
  • 6 языков программирования (ST, FBD, LD, SFC, CFC, IL)
  • Готовые бесплатные библиотеки таймеров, регуляторов и других управляющих блоков
  • Легкое конфигурирование контроллера под конкретные задачи при помощи выбираемых модулей ввода-вывода
  • 6 видов модулей ввода и 7 видов модулей вывода для индивидуальной конфигурации контроллера под конкретные задачи
  • Высокоскоростные входы и высокоскоростные выходы
  • Встроенные интерфейсы RS-232, RS-485, Ethernet
  • Протокол ModBus RTU
  • Архивирование данных на внешний USB-носитель
  • Встроенные часы реального времени

Применение: EPLC-96 может применяться во всех сферах промышленности, где требуется компактность корпуса, высокоскоростные входы и выходы,
ПЛК и панель одновременно.

EMKO EPLC-96 представляет собой модульный ПЛК с ЖК-дисплеем и кнопочной панелью в стандартном корпусе для щитового монтажа.

Контроллер состоит из базовой части в корпусе с панелью управления и дополнительно подключаемых к ней модулей расширения выполненных в виде плат для установки внутри контроллера. Таким образом, конфигурация входов/выходов контроллера зависит от типа установленных в него плат расширения, что даёт возможность подбора конфигурации под конкретную задачу.

Конфигурация EPLC-96 определяется при заказе.

Схема сборки контроллера EPLC-96
Схема сборки контроллера

Технические характеристики программируемого контроллера EPLC-96

Габаритные размеры
Габаритные размеры96×96×87.5 мм
Характеристики питания
Напряжение питания=24 В (±15 %)
Потребляемая мощность EPLC6 Вт
Напряжение питания модулей вывода=24 В (±15 %)
Потребляемая мощность модулей вывода5 Вт (для модулей T, U, V типа) плюс до 24 Вт на каждый транзисторный выход
2 Вт (для модулей X, Z типа)
Дискретные входы
Тип входовPNP/NPN
Напряжение логического «0»0…5 В
Напряжение логической «1»10…28 В
Частота одноканального входа30 кГц
Частота двухканального входа (энкодеры)20 кГц
Дискретные выходы
ТранзисторPNP типа (максимум 1 А при =24 В)
Реле (для модулей W, X типа)3 А при ~250 В
Реле (для модулей Y, Z типа)5 А при ~250 В (100 000 операций при полной нагрузке)
Частота ШИМ модуляции (режим PWM)максимум 2 кГц
Аналоговые входы
ТермопарыJ,K, R, S (IEC584.1) (ITS90), C (ITS90)
ТермосопротивлениеPt100 (IEC751) (ITS90)
Напряжение0…50 мВ, 0…10 В
Ток0(4)…20 мА
Предел основной приведённой погрешности± 0,25 %
Компенсация температуры холодного спаяавтоматическая
Период опроса каналазависит от типа модуля ввода
Входной импедансдля 0…50 мВ, ТП, ТС: > 10 МОм
для 0(4)…20 мА: 100 Ом
для 0…10 В: > 43 кОм (для модулей В и E т ипа) / > 12 кОм (для модуля Н типа)
Аналоговые выходы
Тип выходов0(4)…20 мА и/или 0…10 В (максимальный ток 10 мА)
Коммуникационные портыRS-232 (загрузка программы, Modbus RTU)
RS-485 (Modbus RTU)
Ethernet (загрузка программы, Modbus TCP)
USB 2.0 (архив в форматах *.xls, *.doc и др.))
Другие характеристики
Дисплейграфический монохромный LCD дисплей 128×64 пикс.
TFT дисплей (16 бит, 320×240) для:
«EPLC-N.2.00.0.4/00.00/0.0.0.0», «EPLC-N.2.00.0.5/00.00/0.0.0.0»
Степень защитыIP65 (спереди), IP20 сзади
Рабочий диапазон температур0…50 °С
Температура хранения и транспортировки-20…70 °С
Влажность воздухадо 90 % без образования конденсата

Габаритные размеры логического контроллера EMKO

Габаритные размеры контроллера EPLC-96

Коммуникационные порты контроллера EPLC-96

Коммуникационный порт RS-232

Коммуникационный порт RS-232

ПараметрЗначение
Предназначениезагрузка пользовательской программы, связь с другим оборудование по протоколу Modbus RTU
Тип разъемаRJ12
Скорость работы4800, 9600, 19200, 38400, 57600, 115200 бод
Паритетнет, нечетный, четный
Стоп бит1 или 2
Гальваническая изоляцияотсутствует

Коммуникационный порт RS-485

Расположение порта RS-485, схема подключения контроллера через RS-485 (контроллер выполняет функцию ведомого устройства)

Расположение порта RS-485, схема подключения контроллера через RS-485
Расположение порта RS-485, схема подключения контроллера через RS-485 (контроллер выполняет функцию как ведущего так и ведомого устройства)

Расположение порта RS-485, схема подключения контроллера через RS-485

ПараметрЗначение
Предназначениесвязь с другим оборудование по протоколу Modbus RTU
Скорость передачи данных4800, 9600, 19200, 38400, 57600, 115200 бод
Паритетнет, нечетный, четный
Стоп бит1 или 2
Гальваническая изоляция~500В переменного тока в течении 1 минуты

В качестве кабеля связи используется витая пара с терминальными резисторами номиналом Rt = 120 Ом. При скорости передачи данных 9600 бод,
максимальная длина кабеля составляет 1000 метров. При увеличении скорости обмена данными, длину кабеля необходимо уменьшить.


Коммуникационный порт USB

Коммуникационный порт USB

ПараметрЗначение
Предназначениеархивирование данных на flash карту
Тип размератип А
СкоростьUSB 2.0
Формат*.xls, *.txt, *.csv и другие
Гальваническая изоляцияотсутствует

Коммуникационный порт Ethernet

Коммуникационный порт Ethernet

ПараметрЗначение
Предназначениезагрузка пользовательской программы, связь с другим оборудованием по протоколу Modbus RTU
Тип разъемаRJ45
Скорость работы10 Мбит/сек
ПротоколыTCP/IP и Modbus через TCP/IP
АдресацияDHCP или статический IP адрес
Гальваническая изоляция1500В переменного тока в течении 1 минуты

Модули расширения для EPLC-96

Модули ввода:

  • Модуль ввода «тип А» – EPLC-96 A Type Input Card, 12 PNP/NPN дискретных входов
  • Модуль ввода «тип В» – EPLC-96 В Type Input Card, 9 PNP/NPN дискретных входов, 1 универсальный аналоговый вход
  • Модуль ввода «тип С» – EPLC-96 В Type Input Card, 9 PNP/NPN дискретных входов, 1 универсальный аналоговый вход
  • Модуль ввода «тип E» – EPLC-96 E Type Input Card, 4 PNP/NPN дискретных входа, 4 универсальных аналоговых входа
  • Модуль ввода «тип G» – EPLC-96 G Type Input Card, 3 PNP/NPN дискретных входа, 8 входов для ТС
  • Модуль ввода «тип H» – EPLC-96 H Type Input Card, 3 PNP/NPN дискретных входа, 8 аналоговых входов

Модули вывода:

  • Модуль вывода «тип T» – EPLC-96 Т Type Output Card, 11 дискретных выходов PNP типа
  • Модуль вывода «тип V» – EPLC-96 V Type Output Card, 11 дискретных выходов PNP типа, 2 аналоговых выхода
  • Модуль вывода «тип W» – EPLC-96 W Type Output Card, 10 дискретных выходов
  • Модуль вывода «тип X» – EPLC-96 X Type Output Card, 10 дискретных выходов, 1 аналоговый выход

Информация для заказа программируемого логического контроллера

EPLC-96-
-
-
Сетевые платы
RS-232, Ethernet+USB 4
RS-232, RS-485+USB 5
Модули ввода
EPLC-96 A Type Input Card 12 PNP/NPN дискретных входов A
EPLC-96 B Type Input Card 9 PNP/NPN дискретных входов:
1 универсальный аналоговый вход:
- ТП* (J, K, L (DIN43710), R, S)
- ТС* (Pt100)
- 0…10 В, 0…50 мВ, 0(4)…20 мА)
B
EPLC-96 C Type Input Card 4 PNP/NPN дискретных входа
4 входа для ТП* (J, K, L (DIN43710), R, S)
C
EPLC-96 E Type Input Card 4 PNP/NPN дискретных входа
4 аналоговых входа:
- ТС* (Pt100)
- 0…10 В, 0…50 мВ, 0(4)…20 мА
E
EPLC-96 G Type Input Card 3 PNP/NPN дискретных входа
8 входов для ТС* (Pt100)
G
EPLC-96 H Type Input Card 3 PNP/NPN дискретных входа
8 аналоговых входов: 0…10 В, 0(4)…20 мА
H
Модули вывода
Модуль вывода отсутствует 0
EPLC-96 T Type Output Card 11 дискретных выходов PNP типа T
EPLC-96 V2 Type Output Card 11 дискретных выходов PNP типа
2 аналоговых выхода 0(4)...20 мА
V2
EPLC-96 W Type Output Card 10 дискретных выходов - реле W
EPLC-96 X2 Type Output Card 10 дискретных выходов - реле
1 аналоговый выход 0(4)…20 мА
X2

*ТС - термосопротивление
*ТП - термопара

Примеры использования контроллера EMKO EPLC

Дозатор сыпучего продукта

Дозатор сыпучего продукта

Дозировочная емкость подвешена на 4 тензодатчиках, подключенных к тензопреобразователю Z-SG-L фирмы Seneca (Италия).

Z-SG-L преобразует сигналы от тензодатчиков в точное значение веса и передает его на контроллер EPLC96-5-A-T через интерфейс RS-485.

Подача сухого продукта в дозировочную емкость осуществляется с помощью шнекового питателя, управляемого преобразователем частоты. Для точного дозирования предусмотрены две скорости подачи продукта – быстрая подача (50 Гц) и медленная подача 10 Гц).

Для формирования упаковки реализован алгоритм протяжки готовой упаковки на заданную дину, а так же вертикальной и горизонтальной пайки. Длина упаковки определяется с помощью колесного энкодера.

Контроллер EPLC96-5-A-T, получая измеренное значение веса от Z-SG-L, осуществляет циклическое дозирование сыпучего продукта, подготовку упаковки, загрузку продукта в упаковку, закрытие и протяжки упаковки.


Автоматизация резервуарной емкости

Автоматизация резервуарной емкости

Имеется резервуарная емкость высотой 6 метров, в которой необходимо измерять уровень воды и поддерживать его в диапазоне от 2-х до 5-ти метров.

Помимо измерения и поддержания уровня, обеспечивается защита от замерзания в зимнее время, контроль обрыва ТЭНов, защита ТЭНов от осушения, а так же сигнализации о минимальном и аварийном уровнях. Так же имеется возможнсть передачи всех измеренный и контролируемых параметрах на верхний уровень АСУ ТП посредством RS-485 или Ethernet.

При использовании интерфейса RS-485 используется модификация EPLC96-5-Е-W, а при использовании Ethernet – модификация EPLC96-4-Е-W.


Счетчик выработки продукции

Счетчик выработки продукции

По трем конвейерам перемещается готовая продукция (буханки хлеба). Производительность каждой линии до 20 т./день.

Система, состоящая из контроллера EPLC96-5-A-0 и 3-х оптических датчиков типа ВБО, введет подсчет выработанной продукции.

В конце каждого дня система записывает значения выработанной продукции на USB карту, которая устанавливается непосредственно к контроллер EPLC96-5-A-0.

Важный момент заключается в отсутствии возможности сброса счетчиков обслуживающим персоналом, а разрядность счетчика в 10 знаков позволяет хранить значение выработанной продукции без сброса за промежуток времени более 100 лет при максимальной производительности.


Управление освещением на птицефабрике при выращивании бройлеров

Управление освещением на птицефабрике при выращивании бройлеров

Система, состоящая из контроллера EPLC96-5-A-V2 и твердотельных реле ELHART ESS1-LA-40 с управляющим сигналом 4…20 мА, управляет освещением в птичнике по заранее заданной программе освещения.

При этом система регулирует не только продолжительность работы освещения, но и мощность освещения. Так же реализованы функции «ВОСХОД» и «ЗАКАТ», которые позволяют плавно включать и выключать освещение для избежания стресса у подрастающего молодняка.


Резка металлочерепицы / профнастила

Резка металлочерепицы / профнастила

Прокат, проходя через систему роликов, приобретает волнообразный профиль. Отмерив 98% заданной длины профиля колесным энкодером, контроллер EPLC96-4-A-T замедляет скорость подачи. Как только длина профиля достигает требуемой длины, подача останавливается и происходит отрезание пневматическим ножом. Далее процесс повторяется, пока не будет отрезано необходимое количество профилей. Оператор задает номер заказа, количество профилей и длину.

При необходимости можно реализовать учет в SCADA системе, например формировать посменные отчеты с автоматической распечаткой на принтере. При этом передача данных в SCADA реализовывается через Ethernet по протоколу Modbus TCP.


Резка кирпича

Резка кирпича

Система предназанчена для нарезания отформованного бруса глины на отдельные куски – так называемый кирпич сырец.

Отформованный брус приводит в движение первичный конвейер. Скорость движения первичного конвейера определяется инкрементальным энкодером и контроллер EPLC96-4-A-V2 с преобразователем частоты синхронизирует его со скоростью вторичного конвейера.

Первый оптический датчик определяет наличие бруса на первичной ленте, а второй осуществляет подсчет выработанной продукции.

Резка бруса на кирпичи осуществляется серводвигателем по команде от контроллера.
