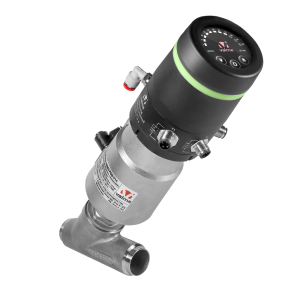

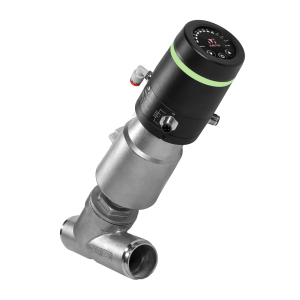

ASV-POS-V1: клапан запорно-регулирующий с позиционером VALMA
Документация и ПО
Наименование | Наличие | Цена с НДС | |
---|---|---|---|
ASV-T-025-AL063-POS-V1B Клапан запорно-регулирующий с позиционером, клапан ASV-T-025-AL063, нерж., резьба G 1'', 2/2 НЗ, Ду 25, T=(-10...+180)C, P=0...10 бар, позиционер LPOS-S-V1B, управление 0/4...20мА,0...10В, RS-485 Modbus-RTU,пит.=24В
|
В наличии | 76 909 | Купить |
ASV-T-050-AL080-U-POS-V1B Клапан запорно-регулирующий с позиционером, клапан ASV-T-050-AL080-U, нерж., резьба G 2'', 2/2 НЗ, Ду 50, T=(-10...+180)C, P=0...8 бар, позиционер LPOS-S-V1B, управление 0/4...20мА,0...10В, RS-485 Modbus-RTU,пит.=24В
|
В наличии | 88 412 | Купить |
ASV-W-025-SS063-POS-V1B Клапан запорно-регулирующий с позиционером, клапан ASV-W-025-SS063, нерж., приварка DIN11850s2, 2/2 НЗ, Ду 25, T=(-10...+180)C, P=0...10 бар, позиционер LPOS-S-V1B, управление 0/4...20мА,0...10В, RS-485 Modbus-RTU,пит.=24В
|
Под заказ | 86 617 | Купить |
ASV-W-050-SS080-U-POS-V1B Клапан запорно-регулирующий с позиционером, клапан ASV-W-050-SS080-U, нерж., приварка DIN11850s2, 2/2 НЗ, Ду 50, T=(-10...+180)C, P=0...8 бар, позиционер LPOS-S-V1B, управление 0/4...20мА,0...10В, RS-485 Modbus-RTU,пит.=24В
|
В наличии | 107 000 | Купить |
Описание запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1
Клапаны VALMA серии ASV-POS-V1 являются запорно-регулирующими клапанами с позиционером и пневмоприводом.
Данные клапаны предназначены для перекрытия потока и регулирования расхода различных сред, таких как вода, пар, пропиленгликоль и т.д.
Для корректной работы к клапану необходимо подключить сжатый воздух и питание =24 В. Управление клапаном может осуществляться аналоговым сигналом или по интерфейсу RS-485 Modbus-RTU. В качестве управляющего аналогового сигнала поддерживаются унифицированные сигналы тока (4…20 мА, 0…20 мА) и напряжения (0…10 В). В зависимости от величины управляющего сигнала клапан ASV-POS-V1 открывается на заданную величину, обеспечивая регулирование расхода жидкости, газа или пара.
Особенности запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1
- надежная конструкция механической части как у запорных клапанов VALMA серии ASV
- присоединение клапана к трубопроводу: резьбовое или под приварку
- типоразмеры от DN15 (G1/2") до DN50 (G2")
- сигнал управления (задание уставки) 4…20 мА, 0…20 мА или 0…10 В
- при обрыве линии напряжения питания клапан закрывается, положение клапана при обрыве управляющего сигнала настраивается
- клапан поставляется готовым к эксплуатации: не требуется проводить каких-либо настроек, адаптации или конфигурирования; достаточно смонтировать клапан на трубопровод, подключить сжатый воздух, питание =24 В и сигнал задания уставки 4…20 мА
- все необходимое входит в комплект поставки: фитинг с цанговым зажимом под трубку 6 мм, электрические разъемы М12
- присутствует функция ручного управления клапаном с помощью кнопок на позиционере
- текущее положение клапана (процент открытия) и режим работы наглядно отображается светодиодными индикаторами позиционера
- поддерживаются все функции позиционеров VALMA LPOS-S-V1
Технические характеристики запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1
Артикул | ASV-T | ASV-W |
---|---|---|
Общие характеристики | ||
Исходное положение | нормально закрытый (НЗ) | |
Тип присоединения | резьба трубная цилиндрическая (G) |
приварка DIN 11850 серия 2 |
Температура окружающей среды | -10…+60 °С | |
Влажность окружающей среды | 0…80% (без образования конденсата) | |
Степень защиты оболочки | IP56 | |
Рабочая среда | ||
Тип рабочей среды | воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнителями корпуса клапана |
|
Температура рабочей среды | -10…+180 °С | |
Вязкость рабочей среды | < 600 сСт (мм²/с) | |
Давление рабочей среды | до 10 бар см. таблицу «Давление рабочей среды» |
|
Управляющая среда | ||
Тип управляющей среды | сжатый воздух | |
Класс чистоты управляющей среды по ГОСТ Р ИСО 8573-1-2016 |
6:4:3 (воздух без смазки) 7:5:4 (воздух со смазкой) |
|
Температура управляющей среды | -10…+60 °С | |
Давление управляющей среды | 4…10 бар (в зависимости от клапана) | |
Время полного хода | 0,3…5 с | |
Пневматическое подключение | резьба трубная цилиндрическая внутренняя G 1/8" |
|
Фитинги для подключения пневмотрубки | угловые, с цанговым зажимом для трубки наружным диаметром 6 мм |
|
Электрические характеристики | ||
Напряжение питания | =24 В ±10% | |
Потребляемая мощность | не более 5 Вт | |
Сигнал аналогового входа AI | 4…20 мА (заводское значение), 0…20 мА, 0…10 В | |
Сигнал аналогового выхода AO | 4…20 мА (заводское значение), 0…20 мА, 0…10 В | |
Сигнал дискретных входов DI | DI1: NPN/PNP, DI2: NPN/PNP (в зависимости от схемы подключения) |
|
Сигнал дискретных выходов DO | DO1: NPN/PNP, DO2: NPN/PNP (в зависимости от схемы подключения) |
|
Тип интерфейса и протокол обмена RS | RS-485, Modbus-RTU |
- Модификация позиционера V1A с расширенным функционалом.
Давление рабочей среды
Артикул | DN | Kv | Рабочее давление, бар |
||
---|---|---|---|---|---|
л/мин | м³/ч | мин | макс | ||
ASV-..-015-..050-.. | 15 | 70 | 4,2 | 0 | 10 |
ASV-..-020-..050-.. | 20 | 150 | 9 | 0 | 10 |
ASV-..-025-..063-.. | 25 | 308 | 18,5 | 0 | 10* |
ASV-..-032-..063-.. | 32 | 608 | 36,5 | 0 | 7* |
ASV-..-025-..063-U.. | 25 | 308 | 18,5 | 0 | 8** |
ASV-..-032-..080-U.. | 32 | 608 | 36,5 | 0 | 8** |
ASV-..-040-..080-U.. | 40 | 700 | 42 | 0 | 8** |
ASV-..-050-..080-U.. | 50 | 910 | 45 | 0 | 6** |
* - подача рабочей среды над диском.
** - подача рабочей среды под диском.
Габаритные размеры запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1
Клапан запорно-регулирующий с позиционером (резьбовое соединение)
Артикул | Размер резьбы |
DN | Габаритные размеры, мм | |||||
---|---|---|---|---|---|---|---|---|
A | B | T | LT | D | d | |||
ASV-T-015-SS050-POS-V1* | G1/2″ | 15 | 138 | 155 | 27 | 69 | 61 | 50 |
ASV-T-020-SS050-POS-V1* | G3/4″ | 20 | 142 | 145 | 32 | 75 | 61 | 50 |
ASV-T-025-AL063-POS-V1* | G1″ | 25 | 175 | 190 | 38 | 91 | 76 | 63 |
ASV-T-032-AL063-POS-V1* | G1 1/4″ | 32 | 190 | 200 | 50 | 118 | 76 | 63 |
ASV-T-025-AL063-U-POS-V1* | G1″ | 25 | 175 | 190 | 38 | 91 | 76 | 63 |
ASV-T-032-AL080-U-POS-V1* | G1 1/4″ | 32 | 210 | 225 | 50 | 118 | 98 | 80 |
ASV-T-040-AL080-U-POS-V1* | G1 1/2″ | 40 | 210 | 225 | 55 | 118 | 98 | 80 |
ASV-T-050-AL080-U-POS-V1* | G2″ | 50 | 235 | 250 | 70 | 137 | 98 | 80 |
* - V1A или V1B - в зависимости от требуемого исполнения позиционера.
Клапан запорно-регулирующий с позиционером (присоединение под приварку)
Артикул | Размер резьбы |
DN | Габаритные размеры, мм | |||||
---|---|---|---|---|---|---|---|---|
A | B | W | LW | D | d | |||
ASV-W-015-SS050-POS-V1* | G1/2″ | 15 | 138 | 155 | 19 | 102 | 61 | 50 |
ASV-W-020-SS050-POS-V1* | G3/4″ | 20 | 142 | 145 | 23 | 109 | 61 | 50 |
ASV-W-025-SS063-POS-V1* | G1″ | 25 | 175 | 190 | 29 | 112 | 76 | 63 |
ASV-W-032-SS063-POS-V1* | G1 1/4″ | 32 | 190 | 200 | 35 | 137 | 76 | 63 |
ASV-W-025-SS063-U-POS-V1* | G1″ | 25 | 175 | 190 | 29 | 112 | 76 | 63 |
ASV-W-032-SS080-U-POS-V1* | G1 1/4″ | 32 | 210 | 225 | 35 | 137 | 98 | 80 |
ASV-W-040-SS080-U-POS-V1* | G1 1/2″ | 40 | 210 | 225 | 41 | 147 | 98 | 80 |
ASV-W-050-SS080-U-POS-V1* | G2″ | 50 | 235 | 250 | 53 | 162 | 98 | 80 |
* - V1A или V1B - в зависимости от требуемого исполнения позиционера.
Электрическое и пневматическое подключения позиционера серии LPOS-S-V1
Подключение электрических сигналов
Разъем | Клемма | Название | Предназначение | Тип сигнала |
---|---|---|---|---|
X1 | 1 | VDC+ | Питание позиционера (клемма +) | +24 В («плюс» блока питания) |
2 | AI+ | Аналоговый вход (уставка, клемма +) | 4…20 мА, 04…20 мА, 0…10 В | |
3 | VDC- | Питание позиционера (клемма –) | 0 В («минус» блока питания) | |
4 | AI- | Аналоговый вход (уставка, клемма –) | 4…20 мА, 04…20 мА, 0…10 В | |
X2 | 1 | VDC+ | Питание позиционера (клемма +) | +24 В («плюс» блока питания) |
2 | RS(A) | Интерфейс RS-485 (клемма A/+) | RS-485 (A/+) | |
3 | VDC- | Питание позиционера (клемма –) | 0 В («минус» блока питания) | |
4 | RS(B) | Интерфейс RS-485 (клемма B/–) | RS-485 (B/–) | |
X3 | 1 | DO± | Дискретные выходы (питание) | =0/12…28 В |
2 | AO+ | Аналоговый выход (клемма +) | 4…20 мА, 04…20 мА, 0…10 В | |
3 | DIO∓ | Дискретные входы/выходы («общий») | =0/12…28 В | |
4 | AO– | Аналоговый выход (клемма –) | 4…20 мА, 04…20 мА, 0…10 В | |
5 | DO1 | Дискретный выход 1 (клемма «сигнал») | =0/12…28 В | |
6 | DO2 | Дискретный выход 2 (клемма «сигнал») | =0/12…28 В | |
7 | DI1 | Дискретный вход 1 (клемма «сигнал» | =0/12…28 В | |
8 | DI2 | Дискретный вход 2 (клемма «сигнал») | =0/12…28 В | |
Заземление | Заземление |
Клеммы питания VDC+ и VDC– продублированы на разъемах X1 и X2. Для корректной работы позиционера достаточно подключить питание на клеммы любого из этих разъемов.
Подключение питания на клеммы VDC+ и VDC–, расположенные на разъемах X1 и X2, от разных источников напряжения (блоков питания, БП) не допускается.
Подключение пневматических соединений
Обозначение | Предназначение | Присоединение |
---|---|---|
P | Входной порт позиционера, подключается к магистрали сжатого воздуха | Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте угловые фитинги с цанговым зажимом для трубки наружным диаметром 6 мм |
A | Выходной порт позиционера, подключается к пневмоприводу клапана | |
Выхлопной порт, предназначен для сброса воздуха из пневмопривода клапана в атмосферу | Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте глушитель выхлопа |
Подключение и отключение пневматических соединений допускается только при отсутствии избыточного давления в той части пневмосистемы, с которой производится работа.
Информация для заказа запорно-регулирующего клапана с позиционером VALMA серии ASV-POS-V1
ASV- | - | - | - | - | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Тип присоединения | ||||||||||
Резьбовое | T | |||||||||
Под приварку | W | |||||||||
Номинальный диаметр (DN) Диаметр пневмопривода |
||||||||||
DN15 - диаметр привода 50 мм | 015 | 050 | ||||||||
DN20 - диаметр привода 50 мм | 020 | 050 | ||||||||
DN25 мм - диаметр привода 63 мм | 025 | 063 | ||||||||
DN32 мм - диаметр привода 63 мм | 032 | 063 | ||||||||
DN32 мм - диаметр привода 80 мм | 032 | 080 | ||||||||
DN40 мм - диаметр привода 63 мм | 040 | 063 | ||||||||
DN50 мм - диаметр привода 80 мм | 050 | 080 | ||||||||
Материал пневмопривода | ||||||||||
Нержавеющая сталь | SS | |||||||||
Алюминиевый сплав | AL | |||||||||
Подача рабочей среды | ||||||||||
Вход над диском | - | |||||||||
Вход под диском | U | |||||||||
Тип клапана | ||||||||||
Запорный клапан без позиционера | - | |||||||||
Регулирующий клапан с позиционером V1A | POS-V1A | |||||||||
Регулирующий клапан с позиционером V1B | POS-V1B |
Пример: ASV-T-050-AL080-POS-V1A.
