VVG: Генераторы вакуума VALMA
Уровень вакуума до -85 кПа
Надежная конструкция без движущихся деталей
Легкий, прочный корпус из анод. алюминия
Глушитель выхлопа в комплекте
Сделано в России
Документация и ПО
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| VALMA-VVG-EA-01-12.ПС (Паспорт Генератор вакуума) | Паспорт | 920 KB | |
| VALMA-VVG-EA-02-16.ПС (Паспорт Генератор вакуума) | Паспорт | 921 KB | |
| Декларация о соответствии ТР ТС 010 - Генератор вакуума VVG | Декларации о соответствии (ТС и ЕАЭС) | 877 KB | |
| Информационное письмо - Генератор вакуума VVG | Письмо | 353 KB |
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
VVG-EA-01-12 Генератор вакуума, P=G1/4, U=R=G3/8, макс. вакуум -85кПа, Pном=6 бар, расход откачиваемого воздуха до 80 норм.л/мин, в комплекте с глушителем выхлопа
|
В наличии | 6 750 | Купить |
Описание генераторов вакуума VALMA серии VVG
Генератор вакуума VALMA серии VVG предназначен для создания технического вакуума в небольших закрытых объемах путем откачки из них заполняющего воздуха.
Генератор вакуума работает за счет энергии подаваемого на вход сжатого воздуха. Максимальный уровень вакуума достигается при давлении сжатого воздуха на входе 6 бар.
Устройство и принцип работы генераторов вакуума VALMA VVG
Генератор вакуума VALMA серии VVG представляет из себя газоструйный вакуумный насос, откачивающее действие которого основано на захвате удаляемого газа струей рабочего газа.
| № | Описание |
|---|---|
| 1 | Корпус генератора вакуума |
| 2 | Сопло |
| 3 | Диффузор |
| 4 | Корпус глушителя выхлопа |
| 5 | Звукопоглощающий материал |
| 6 7 |
Втулки глушителя выхлопа |

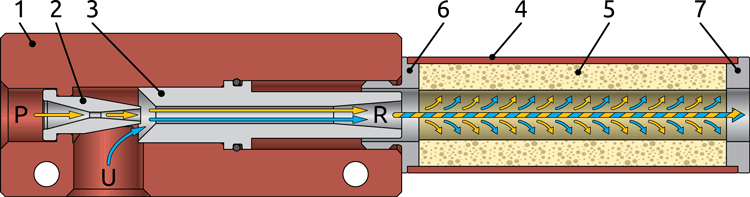

Состав генератора вакуума показан на рисунке: в корпусе 1 находятся сопло 2 и диффузор 3. Подача рабочего газа осуществляется в порт P, расположенный в левой части генератора вакуума перед соплом 2. Проходя через сопло, рабочий газ разгоняется. На выходе из сопла поток рабочего газа захватывает поток удаляемого газа из порта U, расположенного в нижней части генератора. Потоки рабочего газа и удаляемого газа смешиваются в диффузоре 3 и выходят через порт R, расположенный в правой части генератора вакуума. Таким образом, за счет потока рабочего газа, подаваемого в порт P осуществляется откачка удаляемого газа из порта U. Когда порт U генератора вакуума подключен к замкнутому пространству, давление в объеме этого пространстве, за счет удаления заполняющего газа, опускается ниже атмосферного. Таким образом, в замкнутом пространстве, подключенном к порту U создается (генерируется) вакуум.
Дополнительно в корпусе генератора вакуума имеется порт для установки вакууметра (соединен с портом U). В состоянии поставки на этот порт установлена заглушка.
Выходя из порта R, смесь рабочего и удаляемого газа попадает в глушитель выхлопа VALMA VEM-DF-01-G38. Глушитель выхлопа представляет из себя алюминиевую трубку со звукопоглощающим материалом из войлока.
Состав глушителя выхлопа показан на рисунке. Внутри корпуса 4 расположен блок звукопоглощающего материала 5. Благодаря втулкам 6 и 7, закрепленным на корпусе, звукопоглощающий материал надежно зафиксирован внутри корпуса. Втулка 6 имеет резьбу, с помощью которой глушитель выхлопа закрепляется на выходном порту R генератора вакуума.
Основной поток газа, поступающего на вход глушителя беспрепятственно проходит сквозь него. Однако, после прохождения втулки 6 небольшое количество газа поступает в звукопоглощающий материал. Это позволяет уменьшить звук выхлопа отработавшего газа, проходящего через глушитель.
Технические характеристики вакуумных генераторов серии VVG
| Модель | VVG-EA-01-12 | VVG-EA-02-16 | ||
|---|---|---|---|---|
| Рабочий газ | Воздух* | |||
| Удаляемый газ | Воздух* | |||
| Давление рабочего газа | от 1 до 10 бар (от 0,1 до 1,0 МПа) | |||
| Номинальное (рекомендуемое) давление рабочего газа | 6 бар (0,6 МПа) | |||
| Расход рабочего газа при номинальном давлении | до 120 норм.л/мин | до 220 норм.л/мин | ||
| Допустимое давление удаляемого газа | от 0 до -0,95 бар (от 0 до -95 кПа) | |||
| Максимальный уровень создаваемого (поддерживаемого) вакуума | -0,85 бар (-85 кПа) | |||
| Максимальный расход удаляемого газа при номинальном давлении рабочего газа | до 80 норм.л/мин | до 160 норм.л/мин | ||
| Уровень звукового излучения LpWSA по ГОСТ 31336 | переходный режим (во время откачки воздуха) |
установившийся режим (макс. уровень вакуума) |
переходный режим (во время откачки воздуха) |
установившийся режим (макс. уровень вакуума) |
| — без глушителя — с комплектным глушителем |
не более 88 дБА не более 78 дБА |
не более 84 дБА не более 68 дБА |
не более 94 дБА не более 78 дБА |
не более 90 дБА не более 68 дБА |
| Рабочая температура | от -20 до +80 °С | |||
| Срок службы | 10 лет | |||
| Материалы основных деталей генератора | ||||
| Материал корпуса | алюминиевый сплав | |||
| Материал сопла | алюминиевый сплав | |||
| Материал диффузора | алюминиевый сплав | |||
| Материал уплотнений | NBR | |||
* – Для корректной работы генератора вакуума не требуется специальная очистка рабочего и откачиваемого газа. Однако, в этих газах не должно содержаться крупных твердых частиц или капель жидкостей, способных вызвать засорение генератора вакуума.

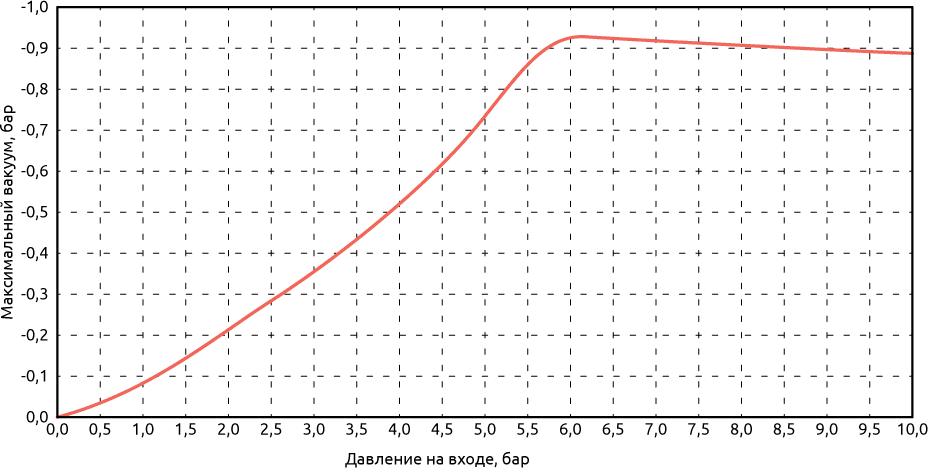

Максимальный уровень вакуума

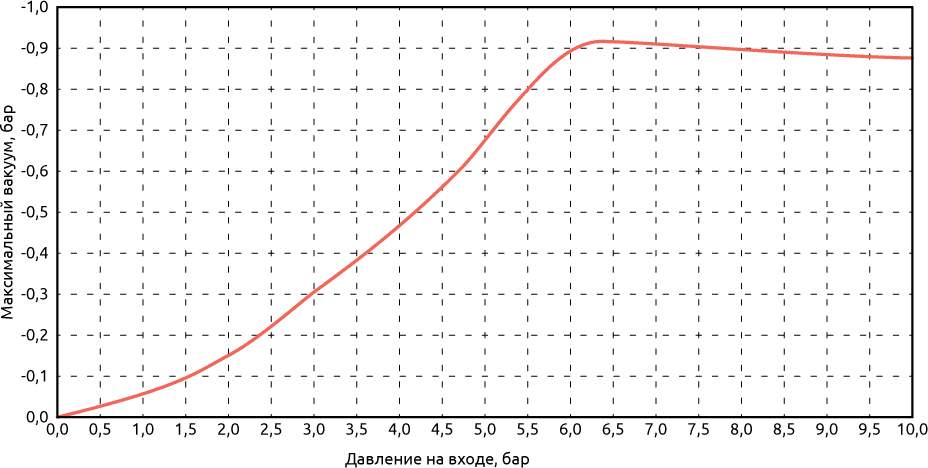

Максимальный уровень вакуума, который способен создать генератор вакуума зависит от давления сжатого воздуха, подаваемого на вход устройства. Максимальный уровень ваккума, обеспечиваемый генератором, соответствует давлению сжатого воздуха 6 бар. При уменьшении давления сжатого воздуха максимальный уровень вакуума уменьшается. Зависимость уровня вакуума от давления сжатого воздуха приводится в виде графика.
для генератора вакуума VVG-EA-01-12
для генератора вакуума VVG-EA-02-16

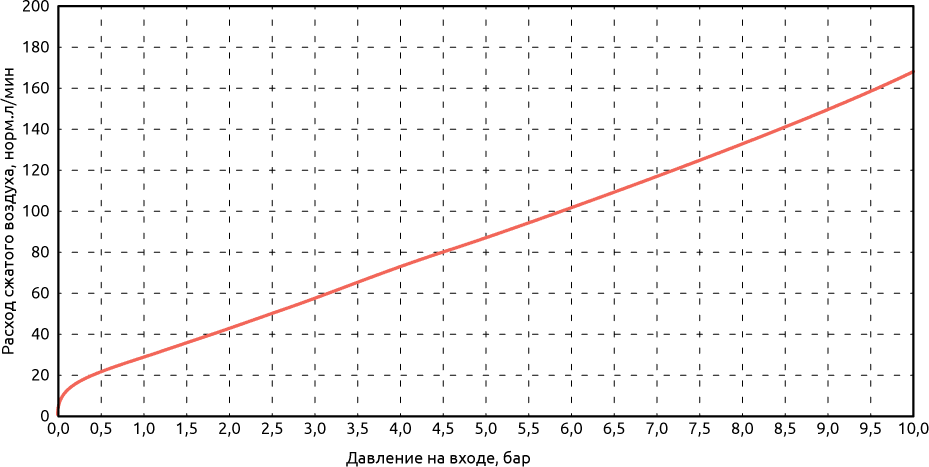

Потребление сжатого воздуха

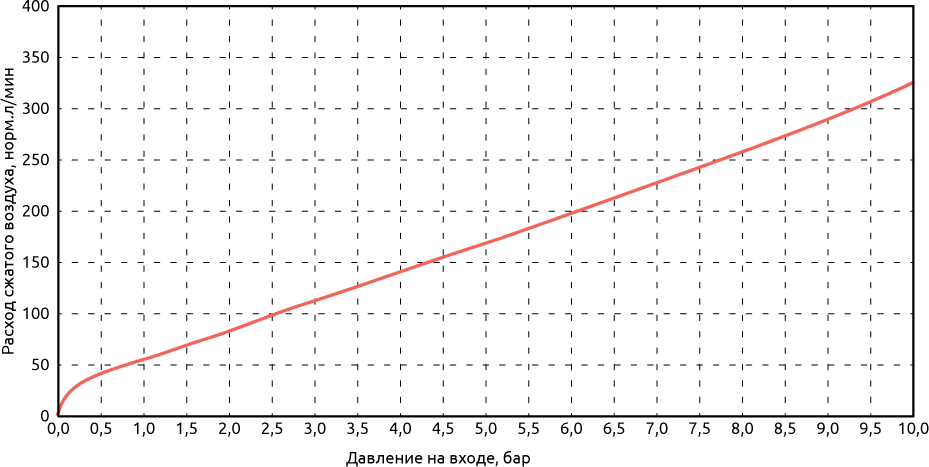

Потребление сжатого воздуха генератором вакуума изменяется в зависимости от давления на входе. Чем больше давление на входе, тем большее количество воздуха требуется генератору вакуума для работы. Максимальному уровню вакуума соответствует давление сжатого воздуха 6 бар (см. графики выше), увеличение давления сжатого воздуха выше 6 бар приводит только лишь к увеличению потребления сжатого воздуха, но не приводит к увеличению уровня вакуума или расхода газа по вакуумной линии. Таким образом, увеличение давления сжатого воздуха выше 6 бар приводит к уменьшению эффективности работы генератора вакуума и является нецелесообразным.
для генератора вакуума VVG-EA-01-12
для генератора вакуума VVG-EA-02-16

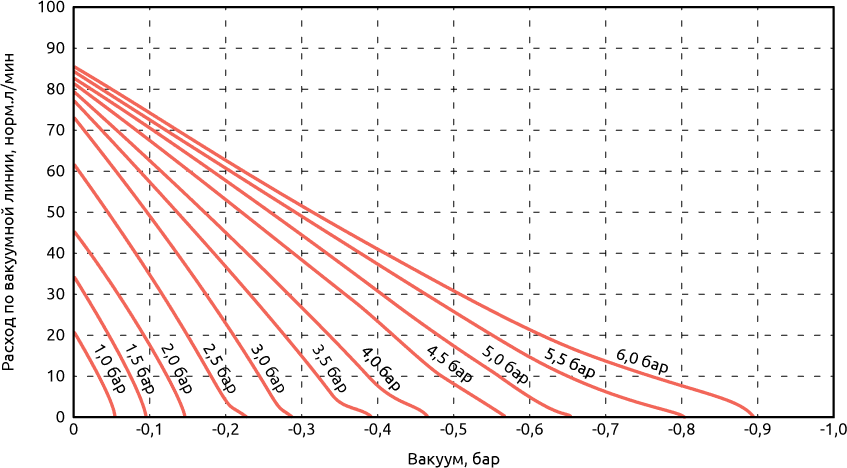

Расход вакуума

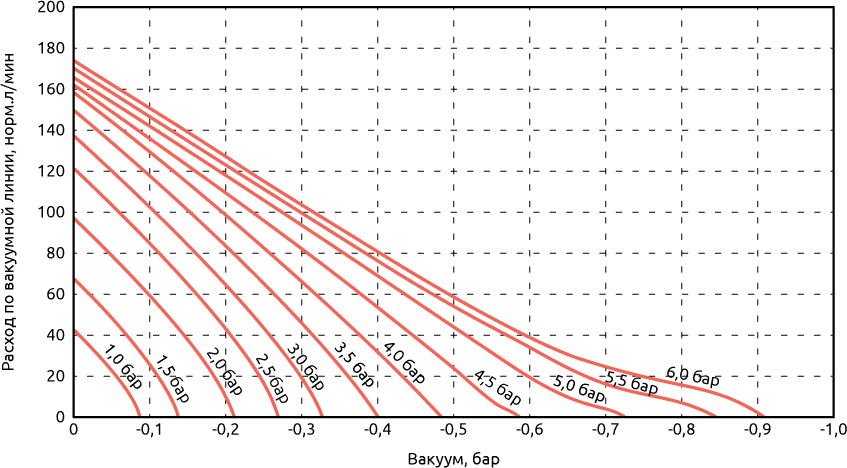

Расход газа по вакуумной линии, обеспечиваемый генератором вакуума зависит от давления сжатого воздуха, подаваемого на вход генератора вакуума, и от текущего уровня вакуума. Максимальный расход вакуума обеспечивается при давлении сжатого воздуха 6 бар и при нулевом уровне вакуума (начальный момент откачки). По мере увеличения уровня вакуума (откачки воздуха через вакуумный порт) расход по вакуумной линии падает. Уменьшение расхода по вакуумной линии продолжается до достижения максимального уровня вакуума (который способен создать генератор). По достижении максимального уровня вакуума расход по вакуумной линии падает до нуля.
В связи с тем, что расход по вакуумной линии изменяется в зависимости от текущего уровня вакуума, часто для расчетов удобнее использовать удельное время откачки вместо расхода по вакуумной линии. Информация об удельном времени откачки описана ниже.
в генератор вакуума VVG-EA-01-12
в генератор вакуума VVG-EA-02-16

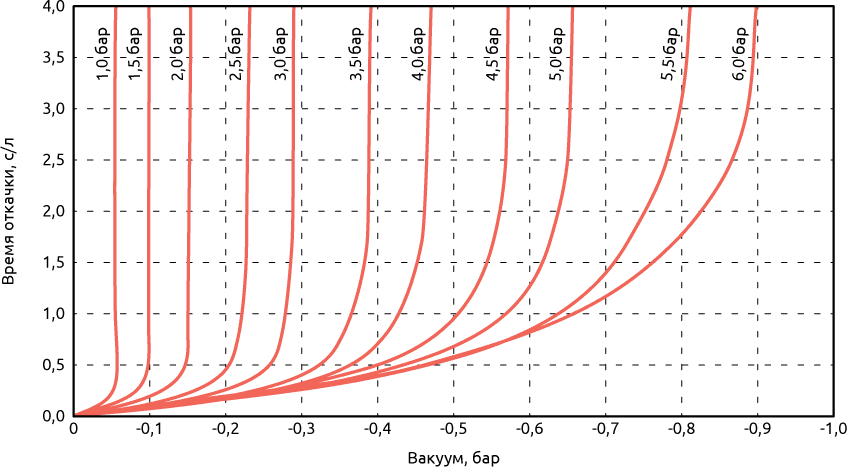

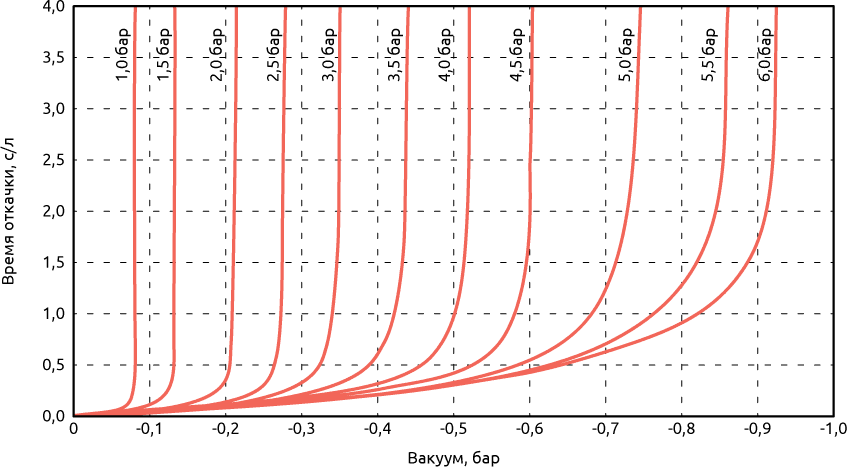

Удельное время откачки
Параметр удельного времени откачки тесно связан с расходом газа по вакуумной линии. Величина данного параметра, по сути, характеризует тот же физический процесс, но в иных единицах и условиях измерения.
Удельное время откачки представляет из себя время, которое требуется генератору вакуума для создания определенного уровня вакуума (при определенном давлении сжатого воздуха на входе) в условиях, когда внутренний объем устройств, подключенных к вакуумному порту составляет один литр. Удельное время откачки измеряется в секундах на литр (с/л) и представляется в виде графика.
Для того, чтобы определить какое время потребуется генератору вакуума для создания того или иного вакуума в закрытом объеме, требуется:
- найти на горизонтальной оси графика требуемый уровень вакуума;
- в рабочей области графика выбрать линию, соответствующую фактическому давлению сжатого воздуха на входе в генератор вакуума;
- подняться от горизонтальной оси вертикально вверх от требуемого уровня вакуума (п.1) до пересечения с выбранной линией (п.2);
- от точки пересечения проследовать влево до вертикальной оси, с которой считать величину удельного времени откачки в секундах на литр (с/л);
- умножить полученное время на внутренний объем устройств (выраженный в литрах), подключенных к вакуумному порту генератора;
- полученное время (в секундах) соответствует расчетному времени достижения требуемого уровня вакуума.
в генератор вакуума VVG-EA-01-12
в генератор вакуума VVG-EA-02-16

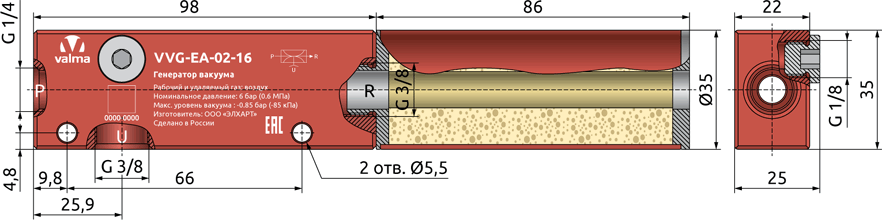

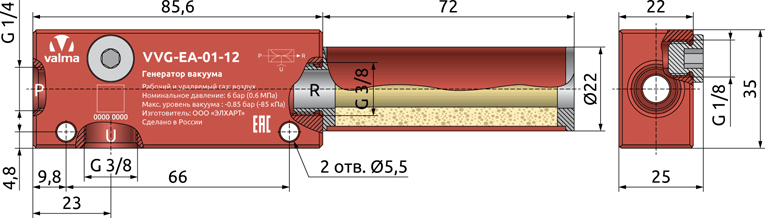

Габаритные размеры вакуумных генераторов серии VVG
Информация для заказа генераторов вакуума VALMA серии VVG
| VVG- | - | - | |||
|---|---|---|---|---|---|
| Конструктивное исполнение | |||||
| Эжекционного типа с одним соплом | EA | ||||
| Типоразмер и диаметр сопла | |||||
| Тип 1, ⌀ 1,2 мм | 01 | 12 | |||
| Тип 2, ⌀ 1,6 мм | 02 | 16 | |||
Пример: VVG-EA-01-12.
