КАСКАД 100: ШУ погружным насосом с защитой электродвигателя

Внимание! Шкафы управления моделей КАСКАД 100, представленные на этой странице, сняты с производства.
Описание более современных моделей замены КАСКАД 10 доступно по адресу: https://kipservis.ru/control_box/kaskad10.htm.

Шкафы управления погружным насосом КАСКАД 100 предназначены для модернизации существующих водяных скважин в системах водоснабжения водоканалов, а так же промышленных предприятий.

Шкафы разработаны специально для использования с погружными насосами и учитывают специфику применения. Удобная и понятная панель управления на русском языке облегчает ввод в эксплуатацию шкафа управления. Поддержание давления по ПИД-закону при помощи преобразователя частоты позволяет не только регулировать производительность насоса в условиях переменного расхода, но и существенно сократить затраты на электроэнергию.

Специально созданный алгоритм перехода из автоматического в ручной режим, позволяет исключить одновременное включение «байпаса» для предотвращения выхода из строя шкафа управления.

Общая информация и способы применения шкафов управления КАСКАД 100

Шкаф управления КАСКАД 100 3 года гарантии!

Установка шкафа управления вместо водонапорной башни позволит постоянно поддерживать необходимое давление в системе, а так же обеспечит плавный разгон/торможение насоса, в результате которых отсутствует гидроудар, что продлевает срок службы труб и установленной арматуры.

При переменном характере разбора воды в системе водоснабжения, установка КАСКАД 100 позволяет сэкономить до 40 % электроэнергии!

Шкаф управления обладает возможностью внедрения в общую систему диспетчеризации посредством GSM-канала, что позволяет удаленно получать данные (давление в системе, потребляемый ток, коды аварий и т.д.) о работе системы в целом. Наличие встроенной системы поддержания микроклимата внутри шкафа, позволяет устанавливать КАСКАД 100 в не отапливаемых помещениях.

Использование ШУ КАСКАД 100 соответствует приказу Минэкономразвития РФ №61 от 17.02.2010 г. «Об утверждении примерного перечня мероприятий в области энергосбережения и повышения энергетической эффективности».


Почему стали не нужны водонапорные башни?

В 20-м веке башня инженера Рожновского стала успешным решением в системах водоснабжения во всей России. Ее эффективная работа вынуждала мириться с дорогой и сложной эксплуатацией. Развитие электроники и технологий автоматизации позволило создать достойную замену, более надежную и эффективную – шкаф управления погружным насосом КАСКАД 100.


Вы навсегда забудете:

  • о замерзании воды при малом ее расходе;
  • о переливах воды и обледенении башни;
  • об образовании ржавчины воды при окислении на открытом воздухе;
  • о высокой стоимости и сложности обслуживания;
  • о нестабильном давлении воды на выходе.
Отсутствие шкафа КАСКАД 100
Устаревшая водонапорная башня

Теперь у вас есть преимущества:

  • экономия электроэнергии;
  • легкий и быстрый монтаж;
  • простой ввод в эксплуатацию;
  • наблюдение за работой скважины, не вставая с кресла через интернет;
  • необходимая информация всегда под рукой, в графиках и таблицах.
При наличии шкафа КАСКАД 100
Современный шкаф управления КАСКАД 100

Подключение шкафа управления КАСКАД 100

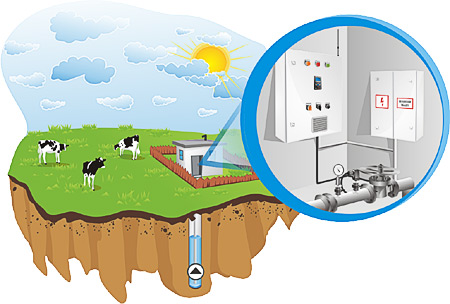

Применение шкафа КАСКАД 100

Список подключаемого оборудования к шкафу управления КАСКАД 100:

  • запорная арматура;
  • PTE5000-C;
  • манометр;
  • шкаф управления КАСКАД 100;
  • шкаф распределительный силовой (ШРС).

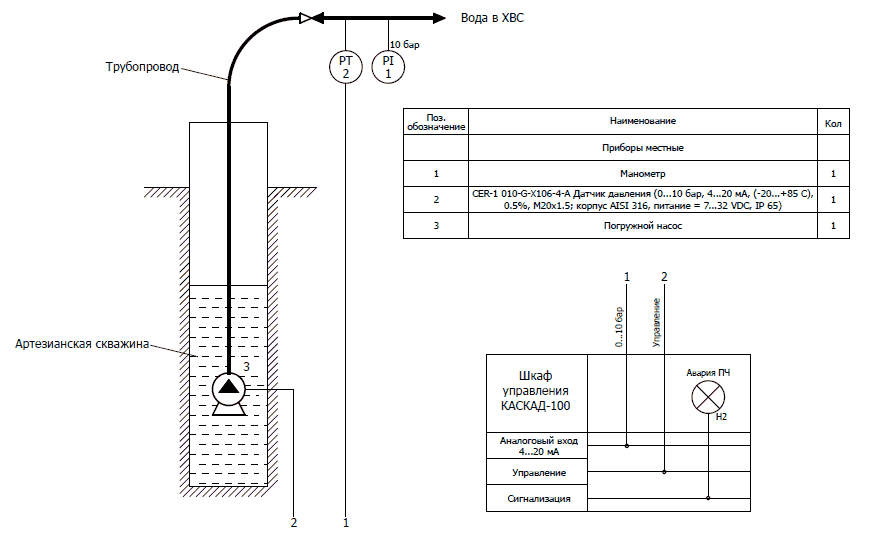

Схема применения КАСКАД 100
Схема применения КАСКАД 100

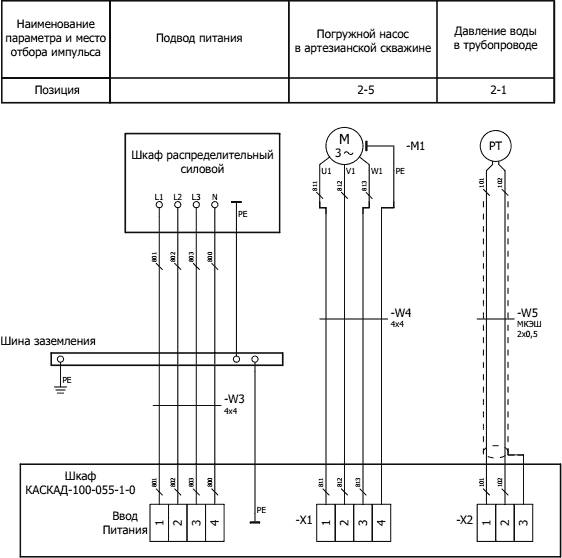

Схема подключения КАСКАД 100
Схема подключения КАСКАД 100

Особенности шкафов управления КАСКАД 100

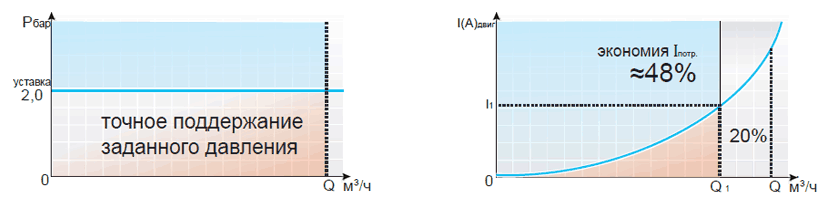

Встроенный ПИД-регулятор

Встроенный ПИД-регулятор

Наличие встроенной функции ПИД-регулятора позволяет изменять производительность насоса в зависимости от текущего расхода системы путем частот­ного регулирования.

  • Более точное (по сравнению с водонапорной башней) поддержание давления в системе, а также автоматическая адаптация системы под текущий расход.
  • Изменение производительности насоса позволяет изменять потребляемую мощность. Например, при уменьшении разбора воды (Q) на 20 % КАСКАД 100 позволит снизить потребляемый ток на 48 % и при этом обеспечит необходимое давление в системе.

Плавный пуск, плавная остановка

Шкаф управления КАСКАД 100 обеспечивает плавный пуск и остановку двигателя. Преимущества плавного пуска можно разделить на электрические и гидравлические:

  • Гидравлическое преимущество – плавный пуск и остановка позволяет исключить гидроудары в системе, продлевает срок службы арматуры и измерительного оборудования.

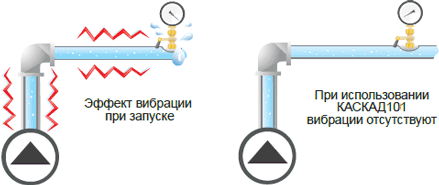

Шкаф управления КАСКАД 100. Отсутствие вибрации при запуске

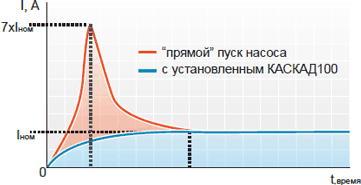

  • Электрическое преимущество – плавный пуск позволяет снизить пусковые токи двигателя, способствует продлению срока службы насоса, а также меньшему износу привода.
Шкаф управления КАСКАД 100. Плавный пуск, плавная остановка

Встроенный моторный дроссель

Шкаф управления КАСКАД 100 учитывает специфику подключения двигателя погружных насосов, а именно большую протяженность силового кабеля. Для компенсации емкости длинных проводов, а также ограничения скорости нарастания напряжения, КАСКАД 100 оборудован встроенным моторным дроcселем. Это сводит к минимуму опасность повреждения изоляции двигателя насоса.

Шкаф управления КАСКАД 100. Встроенный моторный дроссель

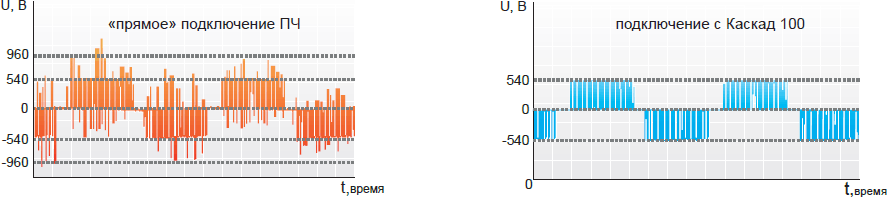

Осциллограммы напряжений на двигателе

Автоматический и ручной режим работы

КАСКАД 100 может работать в двух режимах.

  • Автоматический – основной режим:
Модуль GSM-связи шкафа управления КАСКАД 100
  • поддержание заданного давления в системе при помощи частотного регулятора по ПИД-закону;
  • плавный пуск/остановка насоса;
  • комплексная полная защита двигателя;
  • «спящий» режим.
  • Ручной - является не основным режимом и служит для временной работы системы при плановом обслуживании:
Модуль GSM-связи шкафа управления КАСКАД 100
  • прямой пуск двигателя, минуя преобразователь частоты (байпас);
  • функция защиты двигателя: тепловая, неправильное чередование и перекос фаз, перенапряжение или низкое входное напряжение.

Удобное задание поддерживаемого давления

КАСКАД 100 имеет 2 способа задания уставки:

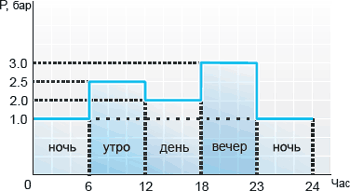

  • Автоматический: автоматическая программная смена уставки в зависимости от времени суток: утро, день, вечер, ночь. Имеется возможность корректировать диапазон времени и значение уставки в этом диапазоне.
КАСКАД 100 автоматический способ задания уставки

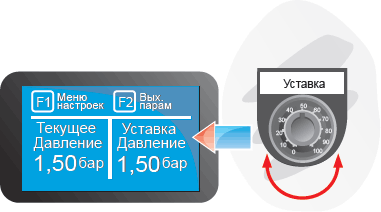

  • Ручной: простое задание при помощи поворотного задатчика.
КАСКАД 100 ручной способ задания уставки

Комплексная защита двигателя

Комплексная защита двигателя

КАСКАД 100 обеспечивает полную защиту электродвигателя:

  • электронная тепловая защита;
  • защита от перегрузки по току;
  • защита от обрыва выходной фазы;
  • защита от замыкания на землю.

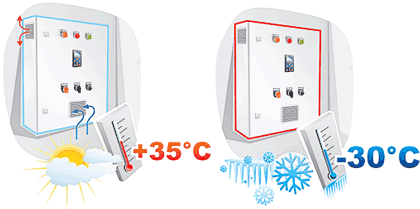

Широкий диапазон рабочих температур

Применение шкафа КАСКАД 100

КАСКАД 100 оборудован системой поддержания внутреннего микроклимата, что  позволяет использовать шкаф внутри помещений при температурах до 35 °C в летнее время, а также в не отапливаемых помещениях зимой при температурах до минус 30 °C (моди­фи­ка­ция с подогревом).


Поддержка системы мониторинга OnlineScan.ru

Теперь для мониторинга скважины вам не потребуется «специальный контроллер с программой», «дорогостоящее ПО» и пр. А также платить деньги за настройку и обслуживание всего этого оборудования. Достаточно выполнить два шага:

    Модуль GSM-связи шкафа управления КАСКАД 100
  • шаг 1 - вставить SIM-карту в КАСКАД 100
  • Возможность передачи данных на диспетчерский пункт
  • шаг 2 - с любого устройства (телефон, планшет, компьютер) зайти на сайт www.onlinescan.ru и бесплатно зарегистрироваться.


OnlineScan всегда под рукой

Это удобно:

  • иметь доступ из любой точки мира;
  • видеть все шкафы на своей интерактивной карте;
  • получать текущие данные с объекта;
  • просматривать архив данных за заданный период времени;
  • строить графики по периодам.

Это просто:

  • получить доступ, воспользовавшись любым браузером;
  • зарегистрироваться;
  • добавить новый или редактировать имеющийся шкаф;
  • настроить параметры отображения «под себя».
Система мониторинга КАСКАД 100

Технические характеристики шкафов управления КАСКАД 100

Основные характеристики

Наименование Модификация шкафа КАСКАД 100
-022- -037- -055- -075- -110- -150- -185- -220- -300-
Номинальное рабочее напряжение 3-фазное 380 В (-15 %…+10 %), 50Гц
Номинальное напряжение цепей управления 220 В, 50 Гц и =24 В
Номинальный потребляемый ток, A
(для модификации с подогревом, А)
7,8
(8)
11,4
(11,6)
18,4
(18,8)
20,4
(20,6)
25,4
(25,6)
33,5
(33,7)
39,5
(39,7)
48
(48,2)
64
(64,2)
Номинальный выходной ток, А 5,5 8,5 13 18 24 32 38 45 60
Мощность подключаемого двигателя, кВт 2,2 3,7 5,5 7,5 11 15 18,5 22 30
Перегрузочная способность при работе в автоматическом режиме 120 % номинального выходного тока в течение 1 минуты, но не чаще одного раза в 5 минут
Тип подключаемого аналогового датчика Датчик давления с аналоговым выходом 4…20 мА)
Максимальный импеданс для аналогового входа, Ом 250
Рабочая температура окружающей среды, °C -10…+35 (для модификации с подогревом: -30…+35)
Размеры шкафа В×Ш×Г, мм 800×600×250 1000×600×250 1000×800×300
Вес (для модификации с подогревом), кг 42,5
(43)
43,5
(44)
44,5
(45)
45,5
(46)
46,5
(47)
64
(64,5)
65,5
(66)
74
(74,5)
76
(76,6)

Условия окружающей среды

Описание параметра Режим эксплуатации Описание
Температура окружающего воздуха Работа От минус 10 до плюс 35 °C
(для модификации с подогревом от минус 30 до плюс 35 °C)
Хранение От минус 25 до плюс 70 °C
Транспортировка От минус 25 до плюс 70 °C
Относительная влажность Работа Макс. 90 %
Хранение Макс. 95 %
Транспортировка Макс. 95 %
Атмосферное давление Работа От 86 до 106 кПа
Хранение От 86 до 106 кПа
Транспортировка От 70 до 106 кПа
Высота установки Работа До 1000 м над уровнем моря
При высоте от 1000 до 3000 м, номинальный ток должен быть снижен из расчета 2% на 100 м

В случае, если шкаф управления перемещен из холодного помещения в теплое, на внешних и внутренних поверхностях может образовываться конденсат, что может привести к выходу из строя его компонентов.

Поэтому, перед вводом в эксплуатацию необходимо выдержать ШУ без упаковки в течение не менее 4 часов. Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата.


Требования к монтажу

1. Подвод питания:

  • к месту установки должны быть подведены и промаркированы кабели питающей сети (Фаза L1, L2, L3, N);
  • к месту установки должны быть подведены и промаркированы кабели двигателя (U,V,W);
  • между шкафом управления и двигателем не должны располагаться компенсаторы реактивной мощности для повышения коэффициента мощности, а также коммутационные устройства;
  • должна быть подведена шина заземления в соответствии с ПУЭ;
  • должен быть подведен экранированный кабель от датчика давления.

2. Монтаж датчика давления:

  • в месте монтажа датчика не должно создаваться отрицательное давление (вакуум), для этого его нужно устанавливать после обратного клапана;
  • для монтажа датчика нужно изготовить и установить штуцер G1/2″
  • для контроля работы датчика и ПЧ необходимо установить манометр рядом с датчиком;
  • для установки датчика давления и манометра необходимо использовать (кран трех ходовой М20×1,5 / G1/2″).
Схема. Требования к монтажу КАСКАД 100
Схема. Требования к монтажу КАСКАД 100

Основные органы управления шкафа КАСКАД 100

Панель управления шкафом КАСКАД 100

Операторская панель управления предназначена для первоначальной настройки преобразователя частоты, а также отображения основных параметров работы.

  • переключатель «РУЧ | ВЫКЛ | АВТ» – выбор режима работы шкафа управления
  • переключатель «Р.СТОП | Р.ПУСК» – запуск/останов насоса (активен только в ручном режиме)
  • поворотный задатчик «УСТАВКА» – задание требуемого давления (актуален для автоматического режима)
  • индикатор «АВТОМАТ» – индикация включения автоматического режима
  • индикатор «РУЧНОЙ» – индикация включения ручного режима
  • индикатор «АВАРИЯ» – индикация аварии преобразователя частоты
  • индикатор «Р .СТОП | Р .ПУСК» – индикация включения насоса в ручном режиме

Панель управления позволяет простую настройку и ввод в эксплуатацию

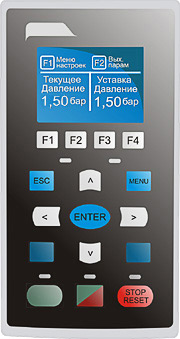

Описание органов управления панелью ШУ КАСКАД 100

Описание органов управления панелью:

  • дисплей;
  • функциональные кнопки базовых настроек;
  • кнопка входа в меню дополнительных настроек;
  • кнопка «ОТМЕНА»;
  • кнопки изменения параметра;
  • кнопка сброса аварии с индикации;
  • кнопка «ВВОД».

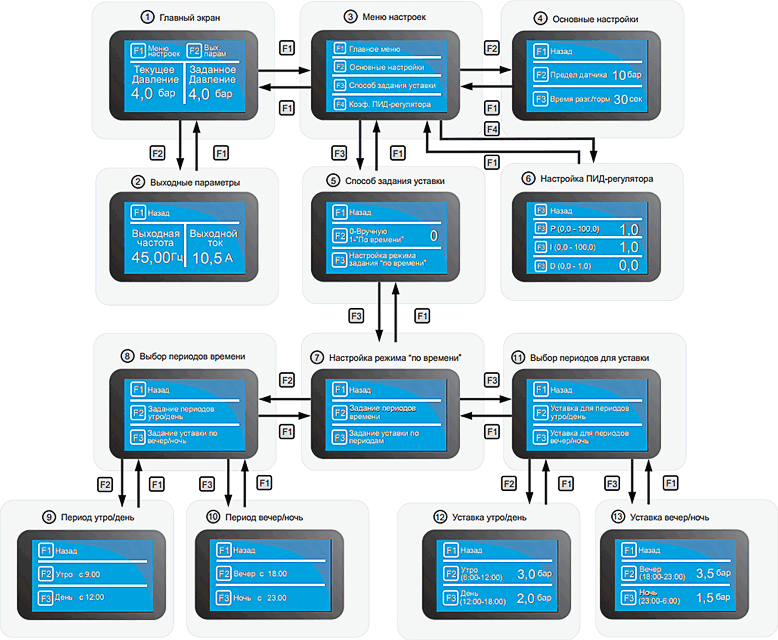

Навигационная схема меню КАСКАД 100
Навигационная схема меню КАСКАД 100

Габаритные размеры управляющих шкафов КАСКАД 100

Стандартное исполнение корпуса шкафа — IP54

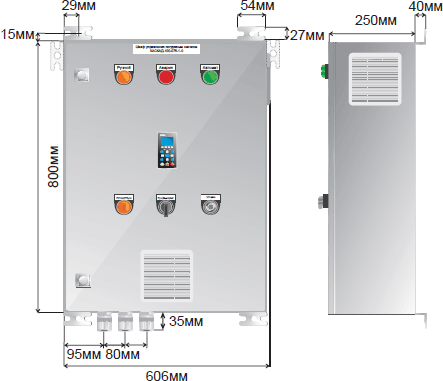

Габаритные размеры управляющего шкафа КАСКАД 100 до 110 кВт
Габаритные размеры шкафов мощностью 2,2…11 кВт

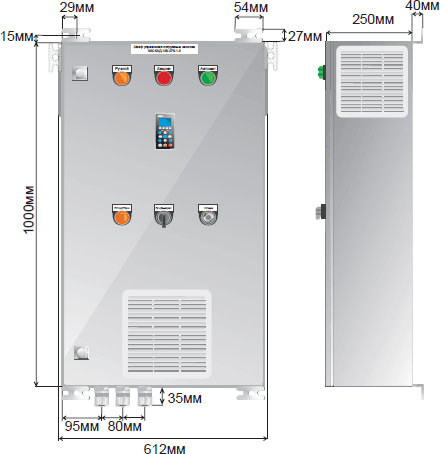

Габаритные размеры управляющего шкафа КАСКАД 100 до 180 кВт
Габаритные размеры шкафов мощностью 15, 18 кВт

Ввод кабелей внешних подключений осуществляется через кабельные вводы, расположенные снизу.

Обозначение при заказе шкафа управления КАСКАД 100

КАСКАД 100 - - -
Номинальная мощность
насоса, кВт
2,2 022
3,7 037
5,5 055
7,5 075
11 110
15 150
18,5 185
22 220
30 300
Количество двигателей
Один двигатель 1
Модификация
Базовая версия 0
С подогревом 1

Пример: КАСКАД 100-037-1-1
