КАСКАД 10: шкаф управления насосом

Наименование Наличие Цена с НДС
КАСКАД 10-750-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 75 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, контроль перепада давления, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 746 550 Купить
КАСКАД 10-370-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 37 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, контроль перепада давления, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 342 563 Купить
КАСКАД 10-185-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 18,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, контроль перепада давления, дисп. по RS-485, окр.темп. -10..+40С)
 В пути 225 855 Купить
КАСКАД 10-110-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 11 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В наличии 110 093 Купить
КАСКАД 10-075-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 7,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В пути 101 430 Купить
КАСКАД 10-055-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 5,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В пути 85 995 Купить
КАСКАД 10-037-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 3,7 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В наличии 84 578 Купить
КАСКАД 10-022-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 2,2 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В наличии 77 490 Купить
КАСКАД 10-015-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 1,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В наличии 76 388 Купить
КАСКАД 10-007-1-0 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 0,75 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В наличии 76 073 Купить
КАСКАД 10-022s-1-0 ШУ насосом (Вход 1 фаза ~220В, выход 3 фазы ~220В, мощность 2,2 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, дисп. по RS-485, окр.темп -10..+40С)
 В наличии 76 073 Купить
КАСКАД 10-110-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 11 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 147 263 Купить
КАСКАД 10-075-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 7,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 139 860 Купить
КАСКАД 10-055-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 5,5 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 125 213 Купить
КАСКАД 10-037-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 3,7 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 122 850 Купить
КАСКАД 10-022-1-1 ШУ насосом (Вход 3 фазы ~380В, выход 3 фазы ~380В, мощность 2,2 кВт; поддержание давления, встроенный ПЧ, защита от сухого хода, внешнее разрешение работы, ручной режим, дисп. по RS-485, окр.темп. -10..+40С)
 В наличии 115 290 Купить

Шкаф управления КАСКАД 10 является эффективным и экономичным решением для поддержания стабильного давления в системе методом частотного регулирования.

Перечень сопутствующего оборудования для ШУ КАСКАД 10

Артикул Описание Кол-во
КАСКАД 10 до 11 кВт (включительно)
PTE5000C Датчик давления аналоговый, выход 4…20 мА, М20×1,5 наружная резьба, точность 0,5 %, питание 7…32 V DC, корпус AISI 316, IP65 1
РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА 1
КАСКАД 10 от 15 кВт (включительно)
PTE5000C Датчик давления аналоговый, выход 4…20 мА, М20×1,5 наружная резьба, точность 0,5 %, питание 7…32 V DC, корпус AISI 316, IP65 1
РД-2Р-ххМПа-G1/4 Реле давления (-0…6 бар) или (0…10 бар), Рмакс = 16 бар, (-10…+110 °С), G1/4, 10 мА 1
РДД-2Р-0,2МПа-G1/4 Реле дифференциального давления (0,5…2 бар), диф.=0,3…0,5 бар, Рмакс = 5 бар, (-10…+110 °С), G1/4, 10 А 1

Общая информация и способы применения шкафов КАСКАД 10

Шкаф управления КАСКАД 100 3 года гарантии!

Шкафы серии КАСКАД 10 разработаны как более привлекательный по цене аналог классическим шкафам серий КАСКАД 100 и КАСКАД 101 (в модификации на 1 насос). Так как использование программируемого контроллера в подобных решениях избыточно, то целью создания линейки КАСКАД 10 является обеспечение максимально выгодного соотношения «цена/качество».

По своему функциональному назначению КАСКАД 10 — это шкафы для управления одним насосом в режиме поддержания требуемого значения регулируемого технологического параметра, к примеру, давления или расхода. Для точного поддержания этого параметра в шкафах используется частотный преобразователь, к которому подключается аналоговый датчик обратной связи. Наличие ПИД-регулятора позволяет осуществлять регулирование оборотов двигателя насоса по сигналу обратной связи от подключенного аналогового датчика.

Не следует воспринимать КАСКАД 10 только как бюджетную версию классических шкафов. В шкафах данной серии применены качественные компоненты. Все производимые шкафы управления сертифицированы в соответствии с Техническими регламентами Таможенного союза «О безопасности низковольтного оборудования» и «Электромагнитной безопасности технических средств». Также в серии КАСКАД 10 реализованы и новые решения. К примеру, контроль «сухого хода», внешний сигнал разрешения работы (этих функций не было у шкафов КАСКАД 100) и режим ручного управления с отключением по внешнему реле давления и контролем датчика «сухого хода» (этих функций не было в КАСКАД 101).

Наличие сигнала внешнего разрешения работы и интерфейса RS-485 позволяет интегрировать шкафы в уже существующие системы управления (например для управления группой скважин или циркуляционных насосов).

Применение готового решения позволяет значительно снизить трудоемкость монтажных и наладочных работ на объекте и упростить дальнейшее обслуживание.


Системы с одним насосом

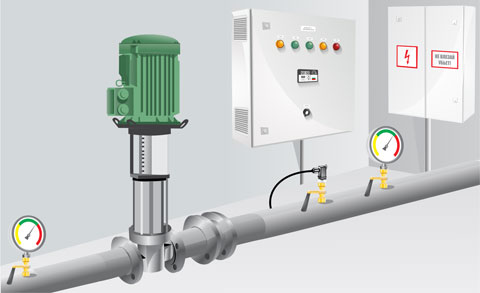

Системы с одним насосом
Использование шкафа управления КАСКАД 10 в системе с одним насосом

На объектах, где есть только один насос, а такие системы очень распространены, критически важно обеспечить максимальную защиту двигателя, т. к. нет возможности перейти на резерв. Использование частотного преобразователя позволит решить этот вопрос максимально эффективно. В шкафах управления предусмотрена как электрическая защита (превышение тока, перекос или отсутствие фаз, перенапряжение), так и гидравлическая (сухой ход). В то же время, избыточное количество функций от шкафа управления, как правило, не требуется. Серия КАСКАД 10 разработана с главной целью: обеспечить максимальную защиту насоса и точное поддержание давления в системе.


Управление погружными насосами

Управление погружными насосами

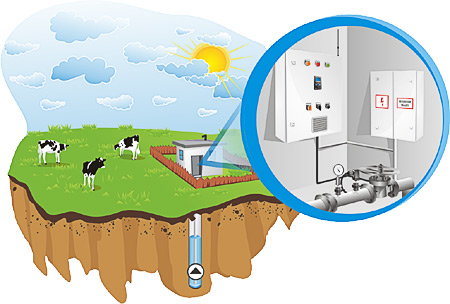

Использование шкафа управления КАСКАД 10 для управления погружными насосами

Важной областью применения шкафов серии КАСКАД 10 являются системы управления погружными насосами. Особенность таких систем в том, что длина кабеля зачастую превышает рекомендуемые производителем 30 метров. Отказ от применения дополнительной защиты оборудования может привести к его выходу из строя. В таких случаях будет актуальна опция MC (моторный дроссель). Использование моторного дросселя позволяет увеличить расстояние между шкафом управления и двигателем насоса до 100 и более метров, а также защитить двигатель от перенапряжения и обеспечить необходимое время для срабатывания цепей электронной защиты.

Преимущества и особенности шкафов КАСКАД 10

Экономия электроэнергии за счет:

  • плавного запуска и остановки электродвигателя без скачков тока;
  • снижения оборотов двигателя в периоды низкого расхода;
  • перевода насоса в «спящий режим» в период отсутствия потребления.
Экономия электроэнергии Экономия электроэнергии

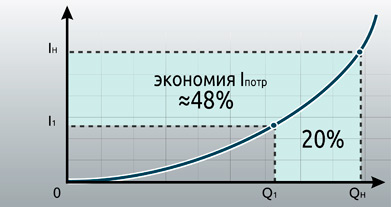

Графики зависимости потребляемой энергии от времени

Точное поддержание давления в системе:

  • управление производительностью насоса в зависимости от сигнала датчика давления по ПИД-закону.

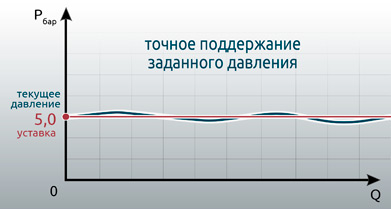

Точное поддержание давления Точное поддержание давления. Показания
График текущего давления и показание давления на пульте

Функциональный режим ручного управления:

  • контроль датчика «сухого хода» насоса в ручном режиме;
  • подключения реле давления для запуска и остановки насоса «релейным» методом;
  • комплексная электрическая защита двигателя.

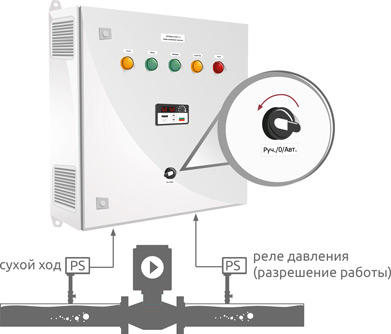

Ручное управление Схема. Ручное управление

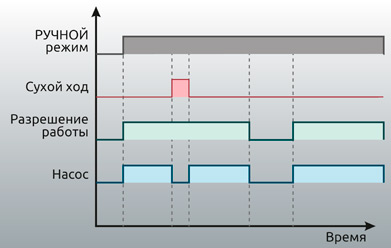

Режимы работы ручного управления

Обеспечение бесперебойной работы системы:

Защита 100%
  • защита от «сухого хода»;
  • защита от перегрузки по току;
  • защита от перекоса, обрыва фаз;
  • защита от замыкания на землю;
  • ручной режим (режим байпасного управления);
  • встроенная система вентиляции шкафа;
  • широкий диапазон рабочих температур (-10…40 °С).

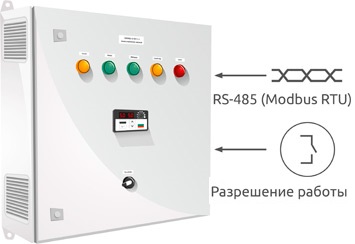

Диспетчеризация и удаленное управление:

Диспетчеризация и удаленное управление
  • сигнал «Разрешение работы» позволяет управлять шкафом или несколькими шкафами с удаленного контроллера;
  • встроенный интерфейс связи RS-485 (Modbus RTU) для диспетчеризации и управления шкафом.

Технические характеристики шкафов управления насосом КАСКАД 10

КАСКАД 10-×××-1-y 007s 015s 022s 007 015 022 037 055 075 110
Номинальное напряжение питания ШУ 1-фазное 220 В
(170…240 В), 50 Гц
3-фазное 380 В (330…440 В), 50 Гц
Номинальный потребляемый ШУ ток, А 8,5 14,2 23,2 3,9 5,6 6,7 10,9 15,2 20,7 26,7
Номинальное напряжение питания двигателя, В 3×220 3×380
Номинальный выходной ток ШУ, А 5 7 11 2,7 4 5 8,6 12,5 17,5 24
Мощность подключаемого двигателя, кВт 0,75 1,5 2,2 0,75 1,5 2,2 3,7 5,5 7,5 11
Перегрузочная способность в автоматическом режиме 150% от номинального выходного тока в течение 1 минуты
Количество аналоговых входов
(тип 4…20 мА), шт.
1
Количество дискретных входов
(тип "сухой контакт", 24В), шт.
2
Наличие ручного режима Только в модификациях КАСКАД 10-ххх-1-1 с трехфазным питанием
Наличие возможности диспетчеризации RS-485, Modbus RTU (19200 бит/сек. макс.)
Максимальное сечение силового вводного кабеля, мм2 6 10
Максимальное сечение кабелей управления, мм2 2,5
Габаритные размеры шкафа ВхШхГ, мм
КАСКАД 10-ххх-1-0 (без ручного режима) 500×400×210
(Типоразмер 1)
600×400×210
(Типоразмер 2)
КАСКАД 10-ххх-1-1 (с ручным режимом) - 600×600×210
(Типоразмер 3)
Масса, кг
КАСКАД 10-ххх-1-0
(без ручного режима)
16,4 16,4 16,5 17 17 17 17,7 17,7 20,8 20,8
КАСКАД 10-ххх-1-1
(с ручным режимом)
- - - 27 27 27 28 28 29 29
КАСКАД 10-×××-1-y 150 185 220 300 370 450 550 750 900
Номинальное напряжение питания ШУ 3-фазное 380 В (330…440 В), 50 Гц
Номинальный потребляемый ШУ ток, А 36,2 41,2 48,2 67,2 81,2 90,2 105 142 160
Номинальное напряжение питания двигателя, В 3×380
Номинальный выходной ток ШУ, А 33 40 47 65 80 90 110 152 176
Мощность подключаемого двигателя, кВт 15 18,5 22 30 37 45 55 75 90
Перегрузочная способность в автоматическом режиме 150% от номинального выходного тока в течение 1 минуты
Количество аналоговых входов
(тип 4…20 мА), шт.
1
Количество дискретных входов
(тип "сухой контакт", 24В), шт.
3
Наличие ручного режима Только в модификациях КАСКАД 10-ххх-1-1 с трехфазным питанием
Наличие возможности диспетчеризации RS-485, Modbus RTU (19200 бит/сек. макс.)
Максимальное сечение силового вводного кабеля, мм2 16 35 70 95
Максимальное сечение кабелей управления, мм2 2,5
Габаритные размеры шкафа ВхШхГ, мм
КАСКАД 10-ххх-1-0 (без ручного режима) -
КАСКАД 10-ххх-1-1 (с ручным режимом) 1000×600×300
(Типоразмер 4)
1000×600×300
(Типоразмер 5)
1400×800×400
(Типоразмер 6)
2200×600×400
(Типоразмер 7)
Масса, кг
КАСКАД 10-ххх-1-0
(без ручного режима)
- - - - - - - - -
КАСКАД 10-ххх-1-1
(с ручным режимом)
44 44 57,5 57,5 57,5 102 135 135 135
Параметр Значение
Условия эксплуатации
Класс защиты IP54
Температура окружающей среды работа -10…40 °С (без обмерзания)
транспортирование -25…65 °С (без обмерзания)
хранение
Относительная влажность, % работа 0…95 (без образования конденсата)
транспортирование
хранение
Уровень вибрационных воздействий Максимальная амплитуда ускорения 0,5g
Высота монтажа (абсолютная) 1000 м над уровнем моря
(при повышении этого значения необходимо снижать мощность подключаемого оборудования)

Если шкаф был перемещен из холодного помещения в теплое, перед началом эксплуатации необходимо выдержать его без упаковки при комнатной температуре в течение нескольких часов. Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата, это может привести к выходу из строя компонентов шкафа.


Требования к монтажу

  1. Подвод питания:
    • к месту установки должны быть подведены и промаркированы кабели питающей сети (L1, L2, L3, N для трехфазных модификаций и L,N для однофазных);
    • к месту установки должны быть подведены и промаркированы кабели двигателя (U,V,W);
    • между шкафом управления и двигателем не должны располагаться компенсаторы реактивной мощности для повышения коэффициента мощности, а также коммутационные устройства;
    • должна быть подведена шина заземления в соответствии с ПУЭ;
    • должен быть подведен экранированный кабель от датчика давления.
  2. Монтаж датчика давления:
    • в месте монтажа датчика не должно создаваться отрицательное давление (вакуум), для этого его нужно устанавливать после обратного клапана;
    • для контроля работы датчика и ПЧ следует установить манометр рядом с датчиком;
    • для установки датчика давления и манометра необходимо использовать (кран трехходовой М20×1,5 / G1/2″).

Основные органы управления шкафа КАСКАД 10

КАСКАД 10-ххх-1-1 (с ручным режимом)

Панель управления шкафом КАСКАД 10

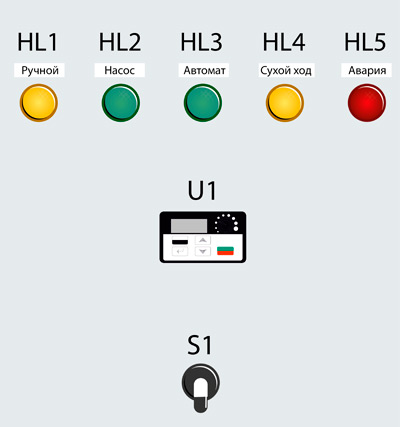

Панель управления шкафом КАСКАД 10-ххх-1-1
Обозначение Название Описание
HL1 Индикатор
«Ручной»
Индикация включения ручного режима
HL2 Индикатор
«Насос»
Индикация включения насоса
HL3 Индикатор
«Автомат»
Индикация включения автоматического режима
HL4 Индикатор
«Сухой ход»
Индикация наличия сигнала низкого давления на входе насоса
HL5 Индикатор
«Авария»
Индикация аварийного отключения насоса
U1 Пульт управления Индикация текущего значения давления и уставки давления
Задание уставки давления
S1 Переключатель Руч./0/Авт. Левое положение – режим РУЧНОЙ
Центральное положение – режим СТОП
Правое положение – режим АВТОМАТ

КАСКАД 10-ххх-1-0 (без ручного режима)

Панель управления шкафом КАСКАД 10

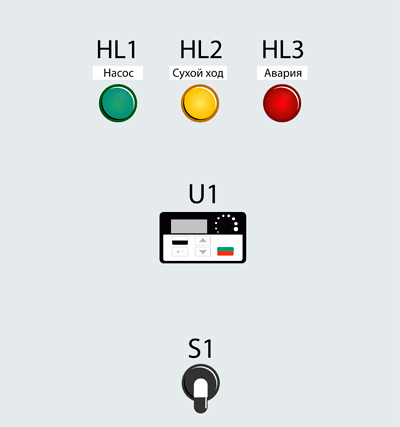

Панель управления шкафом КАСКАД 10-ххх-1-0
Обозначение Название Описание
HL1 Индикатор
«Насос»
Индикация включения насоса
HL2 Индикатор
«Сухой ход»
Индикация наличия сигнала низкого давления на входе насоса
HL3 Индикатор
«Авария»
Индикация аварийного отключения насоса
U1 Пульт управления Индикация текущего значения давления и уставки давления
Задание уставки давления
S1 Переключатель
«Стоп/Пуск»
Центральное положение – режим СТОП
Правое положение – режим АВТОМАТ

Схемы шкафов управления КАСКАД 10

Шкафы КАСКАД 10 с трехфазным питанием

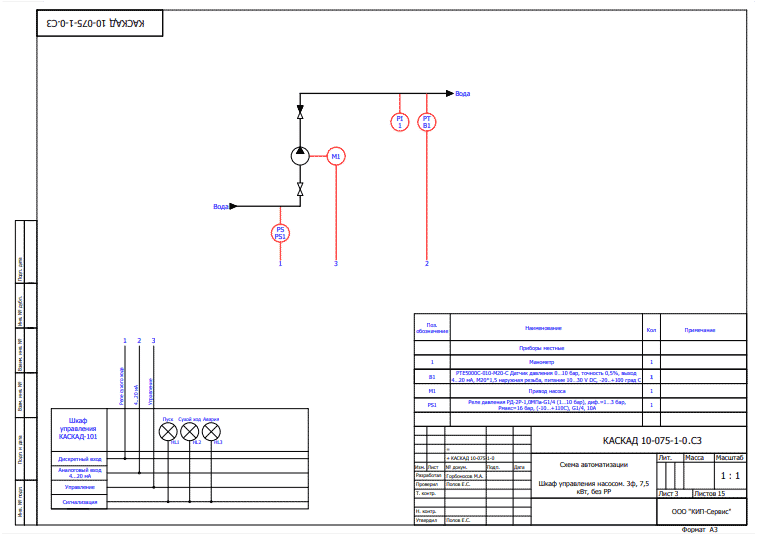

Схема автоматизации КАСКАД 101 для управления 1 насосом
Схема автоматизации КАСКАД 10-075-1-0.C3

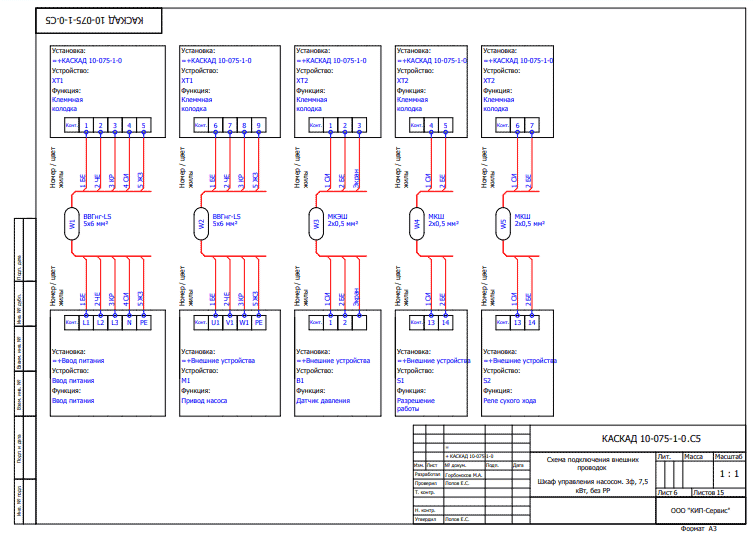

Схема подключения внешних проводок
Схема соединений внешних проводок КАСКАД 10-075-1-0.C5

Шкафы КАСКАД 10 с однофазным питанием

Схема автоматизации КАСКАД 101 для управления 2 насосами
Схема автоматизации КАСКАД 10-022s-1-0.C3
Схема подключения внешних проводок

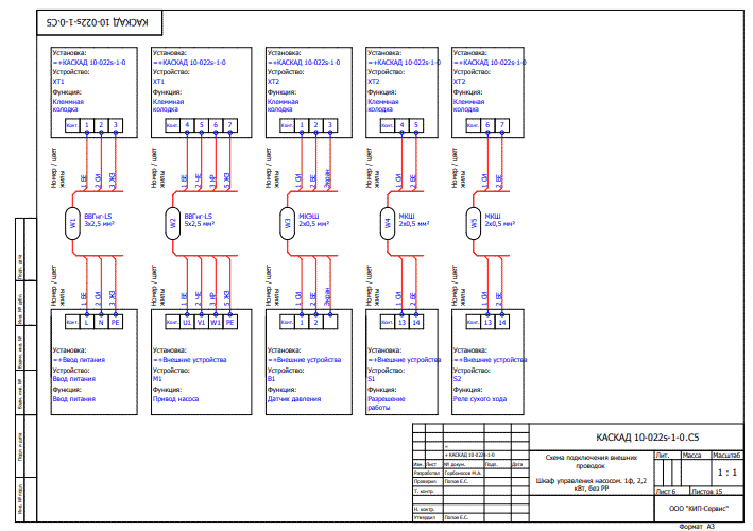

Схема подключения внешних проводок КАСКАД 10-022s-1-0.C5

Габаритные размеры управляющих шкафов КАСКАД 10

Габаритные размеры КАСКАД 101, типоразмер 1
Габаритные размеры КАСКАД 10, типоразмер 1

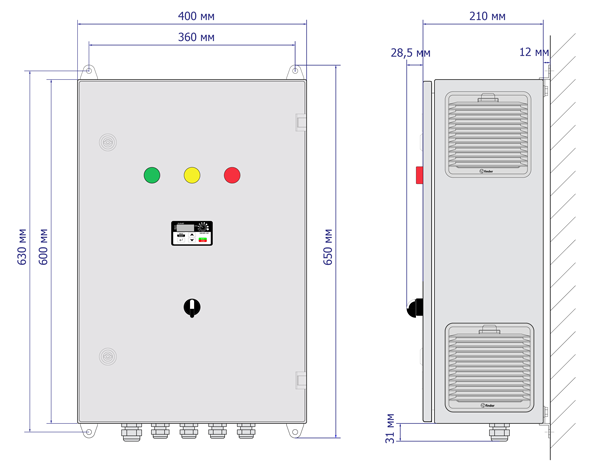

Габаритные размеры КАСКАД 101, типоразмер 2
Габаритные размеры КАСКАД 10, типоразмер 2

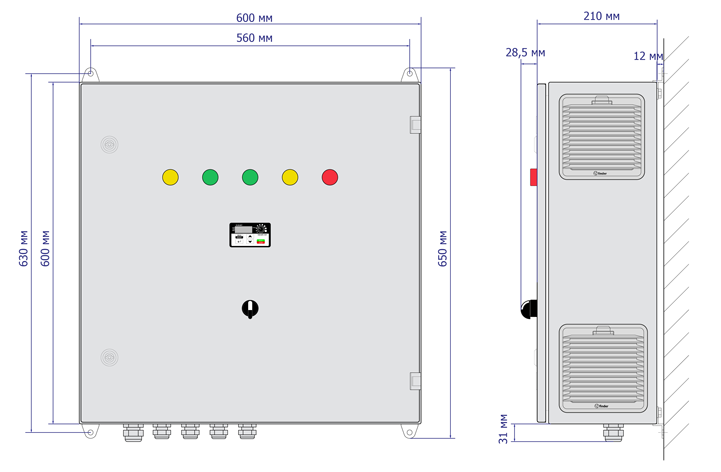

Габаритные размеры КАСКАД 101, типоразмер 3
Габаритные размеры КАСКАД 10, типоразмер 3

Габаритные размеры КАСКАД 101, типоразмер 4

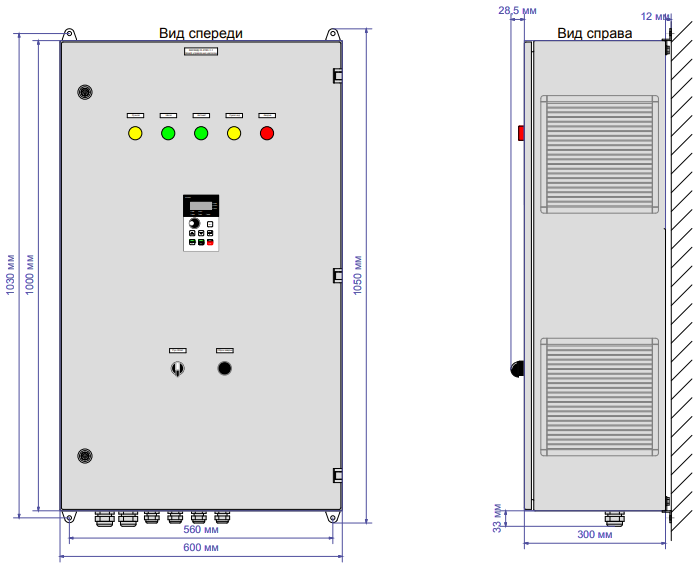

Габаритные размеры КАСКАД 10, типоразмер 4

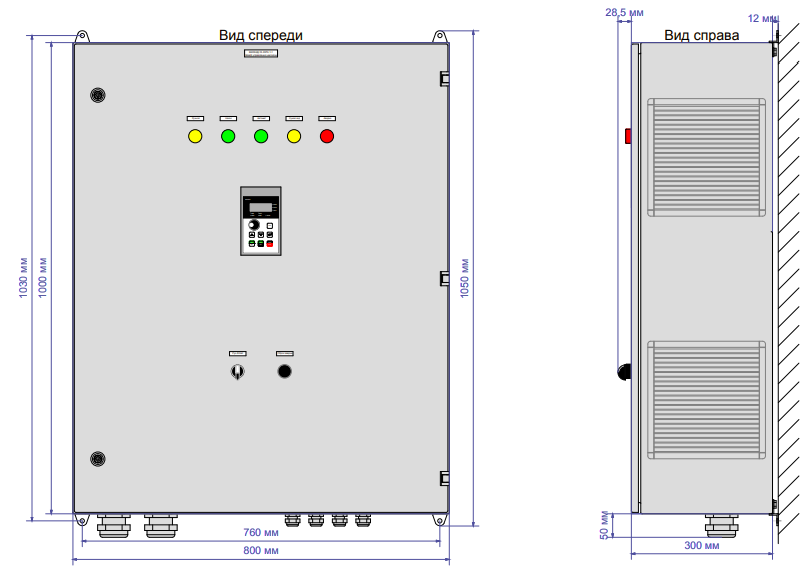

Габаритные размеры КАСКАД 101, типоразмер 5
Габаритные размеры КАСКАД 10, типоразмер 5

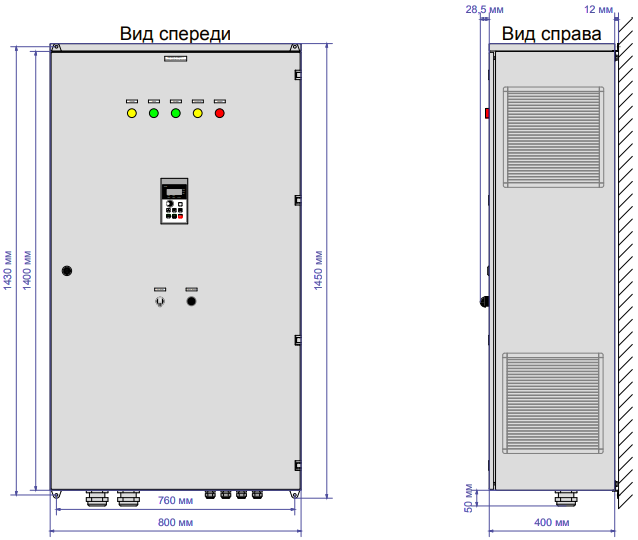

Габаритные размеры КАСКАД 101, типоразмер 6
Габаритные размеры КАСКАД 10, типоразмер 6

Габаритные размеры КАСКАД 101, типоразмер 7

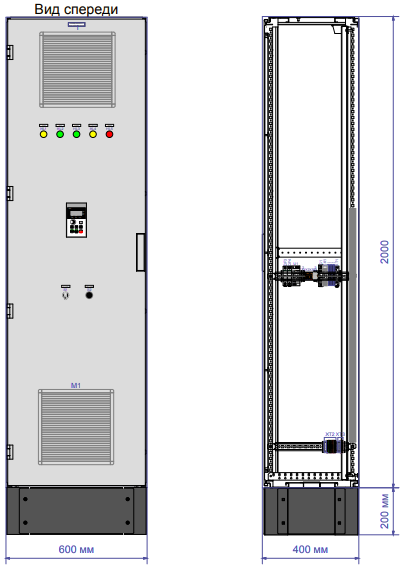

Габаритные размеры КАСКАД 10, типоразмер 7

Обозначение при заказе шкафа управления насосом КАСКАД 10

КАСКАД 10- - - - -
Номинальная электрическая мощность двигателя насоса, кВт
0,75
007
1,5
015
2,2
022
3,7
037
5,5
055
7,5
075
11
110
15
150
18,5
185
22
220
30
300
37
370
45
450
55
550
75
750
90
900
Напряжение питания, В
Шкаф: ∼1×220. Насос: ∼3×220
s
Шкаф: ∼3×380. Насос: ∼3×380
-
Количество подключаемых двигателей
Один двигатель 1
Наличие ручного режима
Без ручного режима 0
С ручным режимом
(только для модификаций с питанием ∼3×380 В)
1
Опции
Моторный дроссель*
(только для модификаций с питанием ∼3×380 и мощностью от 2,2 кВт)
MC

*Примечание: при использовании шкафа с погружными насосами, а также при длинне кабеля «Шкаф»-«Насос» более 20 метров, настоятельно рекомендуется использование опции MC (моторный дроссель).

Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
